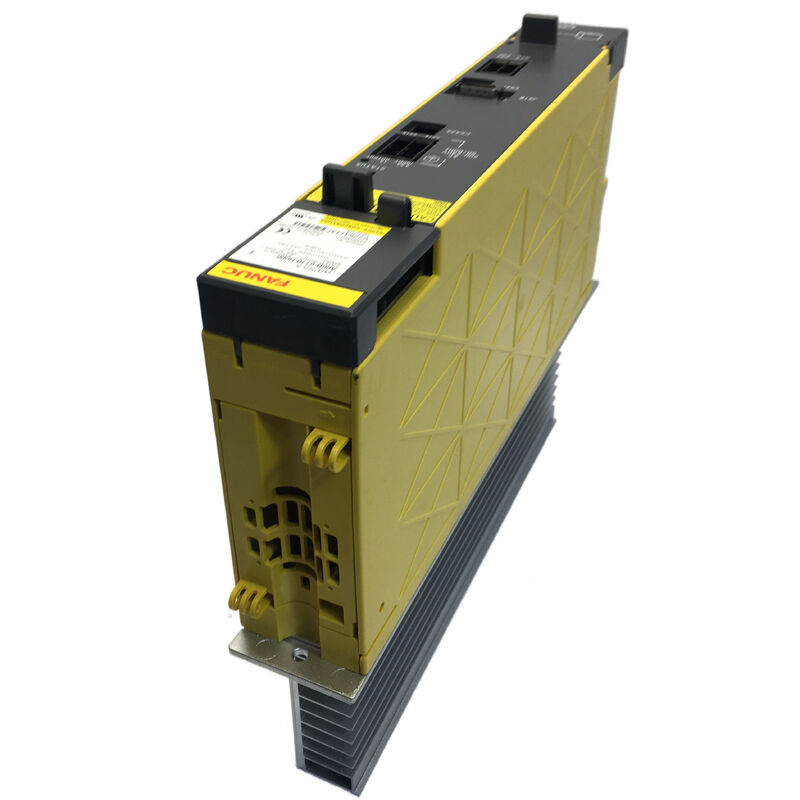

Блок питания FANUC A06B-6110-H006 -- Alpha i PSM-5.5i
Серия Alpha i | PSM-5.5i | 200-240 В переменного тока | Номинальная мощность 5,5 кВт | Рекуперация энергии | Система привода ЧПУ
Основа, необходимая каждой системе привода Alpha i
Прежде чем на станке с системой FANUC Alpha i начнет вращаться первый серводвигатель, модуль A06B-6110-H006 PSM-5.5i преобразует трехфазное переменное напряжение сети в чистое, регулируемое питание шины постоянного тока. Этот блок питания расположен в передней части шкафа привода, выполняя преобразование переменного тока в постоянный и возвращая энергию торможения обратно в сеть при замедлении оси.
Технические характеристики
| Параметр |
Значение |
| Номер детали FANUC |
A06B-6110-H006 |
| Спецификация блока |
A06B-6110-C006 |
| Модель |
PSM-5.5i (блок питания, 5,5 кВт) |
| Серия |
FANUC Alpha i (входное напряжение 200 В) |
| Входное напряжение |
200 - 240 В переменного тока (трехфазное) |
| Входной ток |
26 А |
| Входная частота |
50 / 60 Гц |
| Номинальная выходная мощность |
5,5 кВт |
| Максимальная выходная мощность |
11 кВт |
| Пиковая выходная мощность |
22 кВт |
| Выходное напряжение шины постоянного тока |
Прибл. 283 В постоянного тока |
| Тип рекуперации |
Рекуперация энергии (возвращает энергию в сеть) |
| Размеры (В × Ш × Г) |
Прибл. 290 мм × 150 мм × 275 мм |
| Вес |
Прибл. 4,9 кг |
Преимущества рекуперации энергии
A06B-6110-H006 оснащен технологией рекуперации энергии, которая возвращает энергию замедления обратно в сеть, а не рассеивает ее в виде тепла. Эта функция снижает как тепловыделение внутри шкафа, так и общее потребление энергии от сети, что особенно полезно для станков с частыми циклами позиционирования.
Архитектура системы Alpha i
Система привода FANUC Alpha i использует архитектуру с общей шиной постоянного тока, где PSM-5.5i служит единственным преобразователем переменного тока в постоянный для всей группы приводов. Он занимает крайнее левое положение в стеке шкафа привода, питая все подключенные модули сервоусилителей (SVM) и модули шпиндельных усилителей (SPM), которые управляют подающими осями и главными шпинделями.
Совместимые контроллеры ЧПУ
A06B-6110-H006 работает с различными системами ЧПУ FANUC, включая:
- ЧПУ серии FANUC 0i (все варианты)
- Серии FANUC 16i, 18i, 21i
- Серии FANUC 30i, 31i, 32i
- Серия FANUC 15i
- Контроллеры роботов FANUC, использующие аппаратное обеспечение привода Alpha i
Требования к установке
Критические замечания по установке:
- Не устанавливайте конденсаторы для улучшения коэффициента мощности - они разрушительно взаимодействуют с цепями рекуперации
- Входное напряжение должно оставаться в пределах диапазона 200-240 В переменного тока для обеспечения номинальной производительности
- Управляющее питание (разъем CX1A) должно быть подано до или одновременно с включением питания ЧПУ
Диагностика светодиодного индикатора состояния
Светодиодный индикатор STATUS на передней панели предоставляет немедленную диагностическую информацию:
- Светодиод выключен - Управляющее питание не подано или неисправна цепь управления
- Светодиод горит постоянно - Нормальная работа, основная цепь под напряжением
- Светодиод мигает/сигнализирует об ошибке - Обнаружена неисправность
Часто задаваемые вопросы
В1: В чем разница между PSM-5.5i и более крупными моделями серии A06B-6110?
Серия A06B-6110 охватывает всю линейку PSM Alpha i на 200 В переменного тока. H006 - это PSM-5.5i мощностью 5,5 кВт непрерывно, в то время как более крупные модели включают H011 (PSM-11i, 11 кВт), H015 (PSM-15i, 15 кВт) и другие до PSM-55i. Выбор зависит от общей требуемой непрерывной мощности подключенных модулей.
В2: Можно ли использовать A06B-6110-H006 с источниками питания 400 В переменного тока?
Нет. Этот модуль специально рассчитан на трехфазное входное напряжение 200-240 В переменного тока. Для источников питания 400-480 В переменного тока используйте серию HV FANUC (семейство A06B-6120). Использование этого модуля при напряжении 400 В переменного тока без понижающего трансформатора приведет к его выходу из строя.
В3: Что вызывает наиболее частые отказы этого модуля?
Распространенные виды отказов включают деградацию конденсаторов из-за старения и тепловых циклов, отказ транзисторов IGBT из-за событий перегрузки по току и неисправности цепи управления затвором. Профессиональный ремонт обычно включает замену конденсаторов, замену полупроводников и замену вентилятора.
В4: Требует ли этот модуль специальной настройки параметров при запуске?
Сам PSM не имеет настраиваемых пользователем параметров. Однако параметры сервопривода должны быть правильно инициализированы в ЧПУ перед первым испытанием под напряжением, а состояние PSM должно быть подтверждено как рабочее перед подачей команды на движение двигателя.
В5: Модуль указан как снятый с производства - какова ситуация с поставками замен?
Хотя модуль снят со стандартного производства, как новые запасы (new-old-stock), так и профессионально восстановленные блоки доступны через специализированных поставщиков запчастей для ЧПУ FANUC. Авторитетные восстановители тестируют модули под нагрузкой и обычно предоставляют 12-месячную гарантию.
