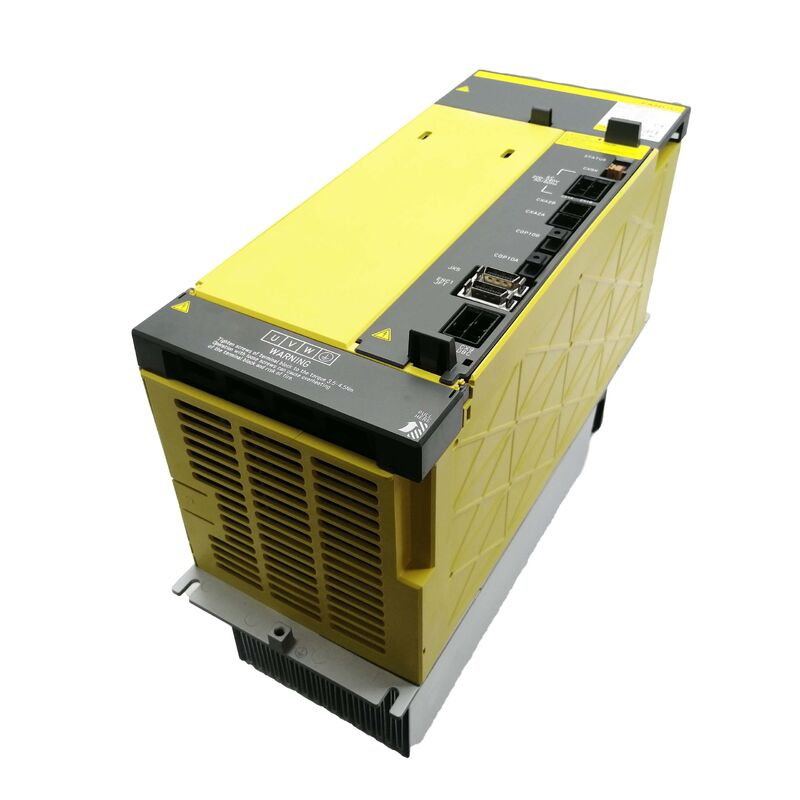

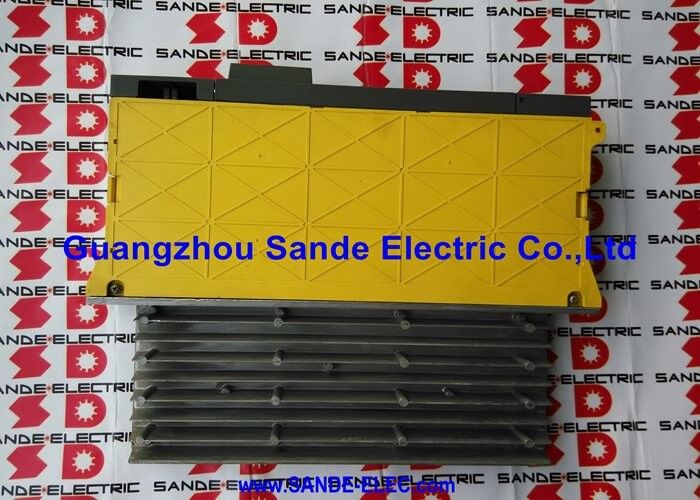

FANUC A06B-6091-H118∙ Модуль питания Альфа PSM-18HV ∙ 400 VAC Высоковольтный вход, регенеративная магистраль постоянного тока, требуется конденсаторный модуль, серия Альфа HV, Япония

Номер части:A06B-6091-H118

Производитель:Корпорация FANUC (Япония)

Категория продукции:Модуль питания

Модель:PSM-18HV

Обзор

ВFANUC A06B-6091-H118является PSM-18HV модуль питания мощностью 18 кВт в семействе высоковольтных приводов серии Alpha компании FANUC.

Серия A06B-6091 представляет собой 400-вольтовый входный класс оригинальной системы привода серии Alpha,отличается от модулей класса 200 вольт обозначением HV и требованиями к парированному конденсаторному модулю (PSMC-HV).

Этот модуль был разработан для промышленных рынков, работающих на 400-вольтных переменных токах, охватывающих большую часть Европы, части Азии,и другие регионы, где стандартное промышленное трехфазное питание напряжением находится в диапазоне 380 ∼ 480 В.

PSM-18HV функционирует в качестве центрального источника питания постоянного тока для стойки системы привода серии FANUC Alpha в 400-вольтной установке.

Он преобразует трехфазный 400-вольтовый вход переменного тока в регулируемую высоковольтную магистраль постоянного тока, которая питает сервоусилители (SVM) и модули усилителей шпинделей (SPM), подключенные в одном и том же приводном стойке.

Как и все PSM-модули серии Alpha, PSM-18HV является регенеративным типом, энергией замедления от сервоосей, и шпиндель возвращается к источнику переменного тока, а не сжигается в виде тепла.

Этот модуль принадлежит первому поколению архитектуры привода Alpha от FANUC ∙ оригинальной серии Alpha, предшествовавшей поколению Alpha i.

Эти модули отличаются желтым корпусом (по сравнению с серыми/серебряными корпусами серии Alpha i) и зависимостью от внешних конденсаторных модулей.

Значительное количество управляемых FANUC станков по всему миру по-прежнему работают на приводах серии Alpha, что делает PSM-18HV активным элементом технического обслуживания для этой установленной базы.

Основные характеристики

Архитектура серии HV

Ключевым структурным отличием между HV-модулями серии Alpha (серия A06B-6091) и другими вариантами PSM является обязательный модуль внешнего конденсатора.Каждый конденсатор PSM-HV требует парированного конденсатора PSMC-HVДля PSM-18HV требуемым конденсаторным модулем является PSMC-18HV (номер A06B-6083-H218).

Конденсаторная банка постоянного тока выполняет несколько функций в системе привода:

Энергетический буфер.Краткосрочные пики потребления мощности от ускорения двигателя затягивают конденсаторный банк,позволяет входящей цепи выпрямителя переменного тока работать более плавно и уменьшает пиковый ток, извлекаемый из сети.

Регенерационное поглощение.Когда сервооси замедляются и вводят энергию обратно в магистраль постоянного тока быстрее, чем регенеративный передний конец может вернуть ее к источнику переменного тока, конденсаторный банк поглощает избыток временно,предотвращение перенапряжения магистрали постоянного тока.

Проезжайте.Конденсаторный банк обеспечивает кратковременный резервуар энергии, который позволяет системе привода продолжать работу через очень короткие перерывы входной мощности.

в поколении Alpha i (серия A06B-6110 и другие),Конденсатор банка интегрирована в корпус модуля питания это одно из улучшений интеграции, которые отличают Альфа i от оригинального Альфа.

В оригинальной серии Alpha HV конденсаторный модуль всегда является отдельным блоком, который должен быть физически установлен рядом с PSM-HV в кабинете привода и подключен через специальные кабели.

Система привода Alfa HV Конфигурация системы

Полная система привода Alfa HV для установки на 400 вольт состоит из:

PSM-HV (этот модуль):Регулирует 400-вольтовый переход от переменного тока к постоянному, управляет регенерацией обратно к переменному питанию.

PSMC-HV (обязательно сопровождающий):Внешний конденсаторный модуль должен соответствовать PSM-HV (PSMC-18HV для PSM-18HV).

Модули сервоусилителя SVM-HV:Один на сервоось (или двойную ось в некоторых конфигурациях).

Модуль усилителя SPM-HV:Если спиндовый привод является частью системы, он также подключен к магистрали.

Все модули устанавливаются в кабинете привода с общими соединениями постоянного тока.

PSM-HV является единственным модулем, подключенным к основному источнику питания переменного тока, все остальные модули получают питание исключительно через магистраль постоянного тока.

Услуги и техническое обслуживание

Модули HV серии Alpha являются зрелой линией продуктов.Основные соображения технического обслуживания для PSM-18HV:

Охлаждается.Модули HV серии Альфа охлаждаются системой охлаждения шкафа и теплоотводом модуля.Блокированный охлаждающий воздушный поток является основной причиной преждевременного теплового сбоя в этих модулях.

Старение конденсатора.Конденсаторный модуль PSMC-18HV содержит электролитические конденсаторы с конечным сроком службы.

В установках, работающих длительное время (более 10 лет), конденсаторы стареют и их емкость уменьшается.

Снижение емкости проявляется как увеличение напряжения в напряжении магистрали постоянного тока и снижение поглощения энергии.Рекомендуется профилактическая замена устаревших конденсаторных модулей для машин, приближающихся к этому интервалу обслуживания..

Проверка предохранителя.PSM-HV содержит внутренние предохранители.

Если на модуле возникло событие перенапряжения, проверяется состояние предохранителя в рамках расследования неисправности.

Частые вопросы

Вопрос 1: В PSM-18HV отображается сигнализация. Конденсаторный модуль PSMC-18HV установлен правильно. Что следует сначала проверить?

Подтвердите наличие и балансировку трехфазного 400В входа на терминалах PSM-18HV.

Потеря фазы или значительный дисбаланс напряжения запускает сигналы тревоги, которые появляются как сбои модуля, а не сбои питания.

Затем проверьте все соединения шины постоянного тока между PSM-18HV, PSMC-18HV и подключенными модулями усилителя SVM/SPM ∙ свободное или коррозионное соединение шины приводит к аномалии напряжения шины.

Наконец, проверьте внутренние предохранители PSM-18HV, если перед сигнализацией произошла перенапряжение.

Вопрос 2: Можно ли использовать PSM-18HV без конденсаторного модуля PSMC-18HV?

Нет, для работы серии PSM-HV требуется совмещенный конденсаторный модуль.и потенциальное повреждение серво- и шпиндельных модулей усилителя на шине.

Всегда устанавливайте и подключайте правильный PSMC-HV перед включением системы.

Вопрос 3: Машина ранее работала на питании 380 В. Она переходит на питание 415 В. Совместима ли PSM-18HV?

Серия A06B-6091 HV предназначена для ввода переменного тока класса 400 В, который охватывает общий международный диапазон трехфазного 380-480 В.

В этот диапазон входит подача 415 В и не требует модификации модуля.

Подтвердить, что новое напряжение питания находится в пределах допустимого входного напряжения модуля до ввода в эксплуатацию.

Вопрос 4: Можно ли заменить PSM-18HV аналогом Альфа I поколения?

Переход от оригинального привода HV серии Alpha к приводу Alpha i HV возможен, но это не простая замена модуля ∙ требует замены модулей усилителя SVM и SPM,поскольку модули усилителей Alpha и Alpha i не могут быть напрямую взаимозаменяемыми на общей шине постоянного тока.

Полная модернизация системы с Alpha HV на Alpha i HV - это запланированный проект, включающий в себя новые усилители, новый PSM, новую проводку и перезагрузку параметров серво.

Замена аналогичной на другую PSM-18HV (A06B-6091-H118) является стандартным путем технического обслуживания, когда существующая система функционирует в ином виде.

Вопрос 5: Как хранить PSM-18HV после вывода из эксплуатации?

Хранить в чистой, сухой обстановке при комнатной температуре, вдали от прямых солнечных лучей и коррозионной атмосферы.

Поместите модуль в антистатический пакет или оберните антистатическим материалом.

Если сочетание PSMC-18HV также хранится,полностью разрядить модуль конденсатора перед хранением и не подключать его к питанию переменным током после длительного хранения без проверки состояния конденсатора.

После повторной установки позволить холодному модулю, хранимому ниже температуры окружающей среды, достичь комнатной температуры перед подачей энергии.
