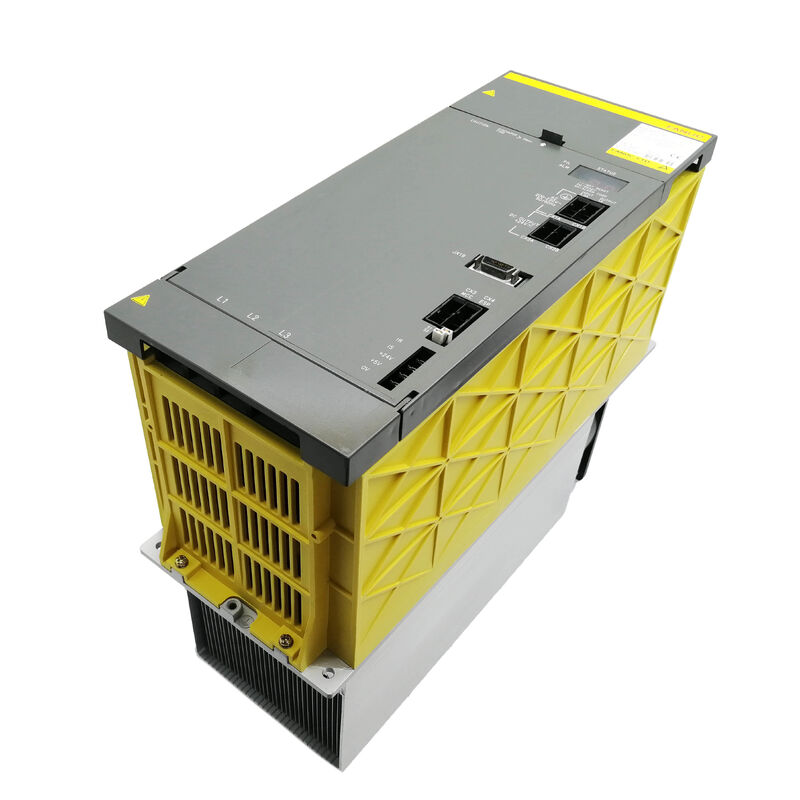

GE FANUC AC POWER SUPPLY A06B-6087-H155 A06B6087H155 AO6B-6O87-H155 Включает в себя:

Fanuc A06B-6087-H155∙ Модуль питания Альфа PSM-55 ∙ 65 кВт, 200 ∙ 230 В AC 3-фазный, 234 А входный, 283 ∙ 325 В постоянный ток, активная регенерация, требуется внешнее принудительное охлаждение

Обзор

ВFanuc A06B-6087-H155является PSM-55 PSM-55 обслуживает самые большие и наиболее загруженные конфигурации в системе привода альфа: крупноформатные обрабатывающие центры с мощными спиндовыми двигателями класса 22 кВт+;многоосевые системы, в которых объединенный спрос на серво- и шпиндельный ток приближается или превышает мощность PSM-45 55 кВт при номинальной нагрузке, и тяжеловесные обрабатывающие центры для обработки больших деталей с агрессивными циклами резки.

PSM-55 поступил в линейку A06B-6087 в качестве замены PSM-45 в августе 1999 года.

Переход был направлен на практическую потребность в верхней части класса мощности альфа:Машины, которые выросли за пределы 55 кВт PSM-45, поскольку требования к мощности шпинделя и многоосевой конфигурации стали более требовательными..

PSM-55 обеспечивает тот же физический форм-фактор шасси и ту же архитектуру активной регенерации, что и PSM-45,При этом увеличение потолка непрерывной мощности на 10 кВт и повышение номинального входного тока с 185A до 234A.

Активная регенерация передней части является определяющей характеристикой на этом уровне мощности.выделяемая кинетическая энергия значительна на машине с частыми изменениями инструмента или повторяющимися циклами позиционирования, эта энергия происходит десятки раз в смену.

PSM-55 возвращает эту энергию замедления в трехфазный источник переменного тока, а не сжигает ее в резисторах, что является как преимуществом управления энергией, так и преимуществом управления тепловой энергией.

При мощности 65 кВт тепло, которое будет генерироваться от разряда резистора во время работы с высоким циклом, является значительным; активный передний конец полностью исключает его из теплового бюджета шкафа.

Как и PSM-45, PSM-55 требует внешнего принудительного охлаждения воздухом.

Это не периферийная установка, это основное требование для модуля, чтобы достичь номинальной мощности 65 кВт.Без внешнего подачи принудительного воздуха, направленного на теплоотводы модуля, температуры соединения модулей IGBT-транзисторов превысят безопасные пределы при производственной нагрузке, и предсказуемый результат - отключение AL03 (перегреватель сверхтемпературы).

Машины, изначально указанные с PSM-55, были спроектированы с этой внешней системой охлаждения в рамках планировки электрического шкафа.

Основные характеристики

PSM-55 против PSM-45: что изменилось

PSM-55 улучшает PSM-45 конкретным и практичным способом: 10 кВт больше непрерывной мощности и 49 А больше входного тока,В конце 1990-х годов PSM-45 начал работать с недостатками в конфигурации машин..

Спецификация платы изменилась PSM-55 использует плату проводки A20B-1007-0650 вместо PSM-45 A20B-2001-067x но формат физического шасси, схема подключения магистрали постоянного тока,и требование внешнего принудительного охлаждения остается прежним.

Машины, изначально оборудованные PSM-45, могут получать замену PSM-55 в том же положении установки; проводка и шины соединения совместимы,и дополнительное пространство для головы мощности просто доступно, когда машина нуждается в нем.

PSM-55 использует то же семейство карт управления (A16B-2202-042x), что и PSM-45 и остальная серия A06B-6087, что означает коды сигнализации, процедуры запуска CNC,и диагностические подходы, задокументированные в руководстве B-65162, применяются без изменений к PSM-55.

234A Ввод

Вход с номиналом 234A на 200 В требует тщательного внимания к конструкции цепи питания оборудования.

The circuit breaker protecting the PSM-55 feed must be rated for sustained 234A operation with a trip curve that accommodates the startup inrush transient without nuisance tripping — a 300A thermal-magnetic breaker with a D or K tripping characteristic is typically appropriate, но точный выбор зависит от длины питательного кабеля и импеданса. Cable cross-section for 234A continuous at the facility ambient temperature and conduit fill conditions must be calculated to the relevant electrical standards — undersized cables create a real fire and equipment risk at this current level.

The AC reactor recommended for the PSM-55 (A81L-0001-0123 or the appropriate reactor for this current class) serves to limit both the startup inrush transient and the harmonic current that the rectifier front end would otherwise inject into the facility supply.

При 234A, гармонический вклад тока без реактора переменного тока может быть достаточно значительным, чтобы создать проблемы с помехами для другого оборудования на той же шине питания.

Наружное принудительное охлаждение

Внешнее принудительное охлаждение для PSM-55 должно быть организовано таким образом, чтобы подавать более холодный окружающий воздух непосредственно на поверхность теплоотвода модуля, не циркулирующий воздух шкафа.

Машины в производстве генерируют тепло из нескольких компонентов в шкафу; температура воздуха внутри шкафа значительно превышает температуру окружающей среды во время производственной смены.Если этот горячий воздух направляется на терморегулятор PSM-55, эффект охлаждения резко снижается, а температурная граница теплоотвода выше порога AL03 сужается.

Практическая реализация заключается в устройстве каналов извне шкафа, который приводит свежий воздух в приемник PSM-55.с горячим выхлопным воздухом из теплоотвода, выходящим через отдельный канал на внешнюю сторону шкафа.

Данное устройство представлено в конструкциях электрических шкафов машин, первоначально указанных с модулями PSM-45 и PSM-55 ∙ оно не импровизировано;Он спроектирован как часть первоначальной тепловой конструкции машины..

Частые вопросы

Вопрос 1: является ли PSM-55 прямой заменой PSM-45, или требуется модификация электрического шкафа?

PSM-55 физически и электрически совместим с устройством монтажа шкафа, предназначенным для PSM-45 Не требуются механические изменения шкафа.

Круг электроснабжения должен быть проверен, чтобы поддерживать номинальный вход PSM-55 234A против 185A PSM-45 если исходное питание было размещено только на ток PSM-45,защиту цепи и кабели могут потребовать модернизации.

Если внешний канал принудительного охлаждения был спроектирован вокруг PSM-45, проверьте, обеспечивает ли он достаточный воздушный поток для немного более высокой тепловой мощности PSM-55 на 65 кВт.

Вопрос 2: PSM-55 использует панель проводки A20B-1007-0650, то же самое, что и PSM-45.

A20B-1007-0650 фигурирует в спецификации как для PSM-45, так и для PSM-55.что отражает то, что Fanuc использовал общую конструкцию платы для этих классов мощности с спецификацией модуля транзистора и тепловыми компонентами, различающими номинальную мощность.

На практике,взаимозаменяемость на уровне платы между PSM-45 и PSM-55 зависит от конкретного пересмотра платы и от того, соответствует ли спецификация компонента Fanuc на плате обеим текущим уровням..

Для подтвержденного определения взаимозамены обратитесь в документацию Fanuc на уровне компонента или к квалифицированному специалисту по ремонту приводов Fanuc, а не предполагайте совместимость на основе общих номеров платы.

Вопрос 3: Какая сигнализация обычно предшествует AL03 (перегрев раковины) на PSM-55 и как ей следует управлять?

На правильно охлажденном PSM-55 AL03 никогда не должен возникать во время нормального производства.

Он указывает на то, что температура теплоотвода достигла порогового уровня защиты, вызванного недостаточным внешним принудительным охлаждением, заблокированным расположением каналов, неисправным внутренним вентилятором,или температуры окружающей среды, превышающие номинальный рабочий диапазон модуля.

Прежде чем исследовать сам модуль, проверьте путь внешнего охлаждающего канала на наличие засорения или повреждения, подтвердите, что внешнее подача воздуха работает, и проверьте внутренние вентиляторы работают.

AL02 (остановка охлаждающего вентилятора) будет предшествовать AL03, если внутренний вентилятор выйдет из строя ¢ рассматривать AL02 как срочное событие технического обслуживания, требующее замены вентилятора до возобновления производства.

Вопрос 4: Как PSM-55 справляется с кратковременными перегрузками при многоосевом одновременном ускорении?

65 кВт PSM-55 - это непрерывная мощность, которая может быть устойчива в неопределенное время при указанных условиях.

Переходные нагрузки свыше 65 кВт могут быть удовлетворены на короткие сроки IGBT транзисторами модуля и конденсаторным банком постоянного тока,которые обеспечивают пиковый спрос, в то время как передний конец выпрямителя продолжает обеспечивать выход в устойчивом состоянии.

Продолжительность этой возможности временной перегрузки зависит от исходного теплового состояния транзисторов и величины перегрузки.

Модули сервоусилителя машины имеют свои собственные пределы тока, которые ограничивают пиковое потребление, наложенное на шину PSM на практике,PSM редко видит уровни тока, которые собственные защитные схемы усилителей вниз по течению сначала не ограничат..

Q5: PSM-55 является активной регенерацией? требуется внешний регенеративный резистор или разрядное устройство, как в серии PSMR?

Нет, передний конец активной регенерации в PSM-55 обрабатывает всю энергию замедления внутри, возвращая ее к трехфазному источнику переменного тока.или регенеративный блок разряда требуется или должен быть подключен.

Это основное различие между серией PSM (A06B-6077 и A06B-6087) и серией PSMR (A06B-6081) ¢ PSMR использует блок разряда резистора для поглощения регенерированной энергии,в то время как PSM использует активный преобразователь передний конец, чтобы вернуть его к питанию.

Подключение внешнего резистора разряда к магистрали постоянного тока PSM-55 не будет иметь конструктивного эффекта и может помешать работе модуля.
