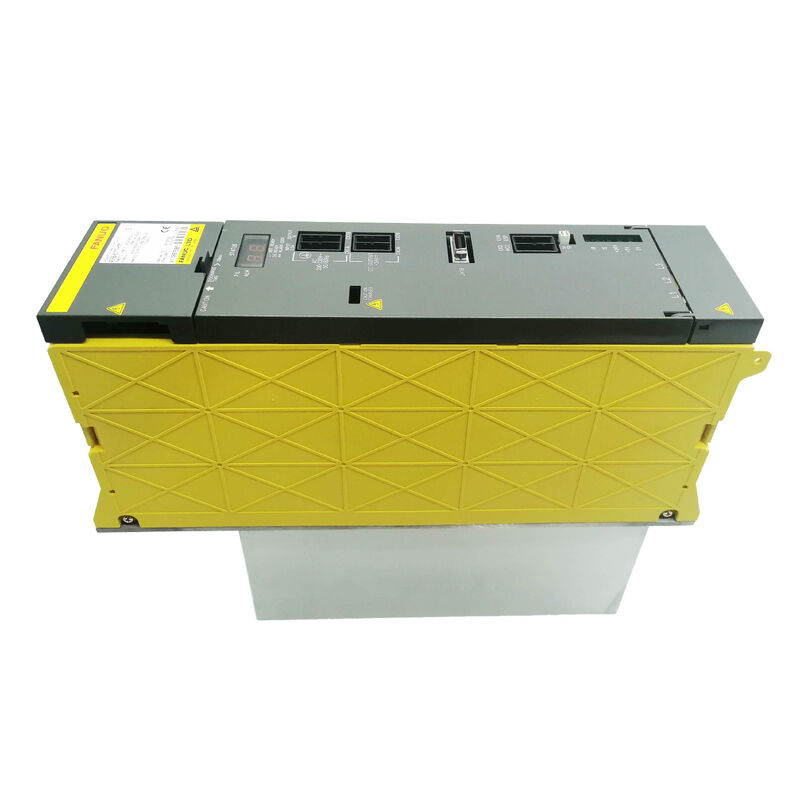

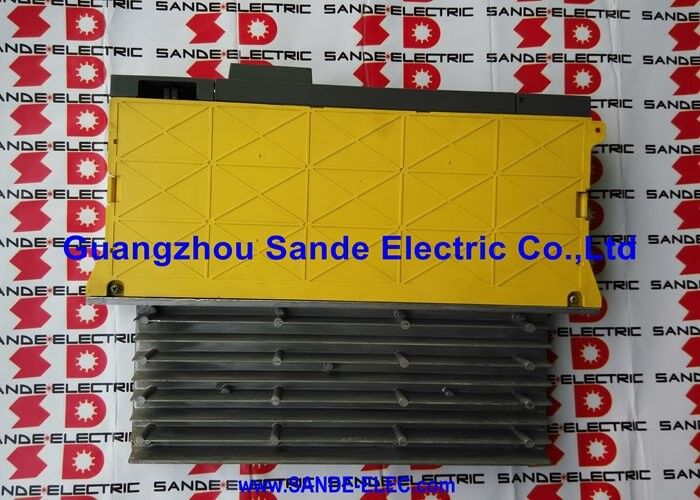

Модуль электроснабжения серии C A06B-6077-H111

Fanuc A06B-6077-H111 PowerPoint Альфа серво-энергопреобразователь PSM-11 13,2 кВт, 200 230 В AC 3-фазный, 49 А вход, 283 325 В постоянной подачи, активная регенерация, требуется внешнее принудительное охлаждение

Обзор

ВFanuc A06B-6077-H111является PSM-11 В то время как остальные члены семейства альфа-ПСМ живут в блоке нумерации A06B-6087, PSM-11 занимает собственную серию A06B-6077 вместе с меньшим PSM-5.5 (A06B-6077-H106).

Оба конструктивно похожи на модули PSM A06B-6087 с более высокой производительностью активная регенерация передний конец, трехфазный вход,Выходной ток постоянного тока в диапазоне 283V-325V, но они обслуживают отдельный сегмент машинного размера: компактные обрабатывающие центры, станки с ЧПУ и небольшие многоосевые машины, где объединенный спрос на мощность шпинделя и сервоустройства удобно соответствует пределам 13,2 кВт.

При выходе 13,2 кВт и номинальном входе 49 А PSM-11 хорошо подходит для небольших модулей усилителя с альфа-шпинделем в паре с модулями SVM с одной или двумя сервоосями.

Машина с двигателем шпинделя мощностью 3,7 кВт или 5,5 кВт и двумя или тремя небольшими сервоосями альфы является типичной установкой PSM-11 с достаточным отрывом для переходных пиков при многоосевом ускорении.

Машины, работающие с элементами управления серии 0-C или 0-D с компактными системами привода альфа, являются одними из наиболее распространенных приложений PSM-11.экономичные станки-инструменты, где класс мощности PSM-11 является естественным подходом.

PSM-11 имеет общую специфику с PSM-45 и PSM-55 на другом конце шкалы мощности: он требует внешнего принудительного охлаждения воздухом.

Это четко указано в документации на конфигурацию альфа-серии Fanuc наряду с PSM-45,отличающие оба модуля из диапазона PSM-15 до PSM-37, которые самоохлаждаются посредством собственной встроенной установки вентилятора и теплоотвода.

Для PSM-11 требование внешнего принудительного охлаждения отражает компактный физический формат модуля:корпус шириной 60 мм не вмещает область крыльца раковины, которая была бы необходима для самоохлаждения при входе 49A, поэтому тепловая конструкция зависит от шкафа, обеспечивающего дополнительный воздушный поток через теплоотводы модуля.

Активная регенерация является частью конструкции PSM-11, что помещает его в семейство PSM, а не в альтернативу PSMR (разрядка резистора).

Даже при 13,2 кВт энергия замедления от небольших шпинделей и сервомоторов складывается в результате производственной смены повторяющихся циклов позиционирования и смены инструмента.

PSM-11 возвращает эту энергию в трехфазный источник вместо того, чтобы сжигать ее в резисторах,исключение необходимости как в внешнем сопротивлении разряда, так и в связанном с ним производстве тепла для шкафа.

Основные характеристики

Серия A06B-6077 ️ Архитектура мощности малой машины

Семейство продуктов A06B-6077 было разработано наряду с основной серией A06B-6087 PSM для решения задач сегмента небольших машин без чрезмерной спецификации питания.

Производителю станков-инструментов, проектирующему компактный станковод с ЧПУ или небольшой буровой центр с общей мощностью привода 510 кВт, не нужна мощность 17,5 кВт PSM-15,и корпус шириной 60 мм PSM-11 (в отличие от корпусов 90-150 мм модулей A06B-6087) более естественно вписывается в компактные электрические шкафы небольших станков.

The A16B-2202-0461 wiring board and A16B-2202-0420 control card inside the PSM-11 are specific to the A06B-6077 series and are not interchangeable with the boards in the A06B-6087 PSM-15 through PSM-55.

Это имеет практические последствия для технического обслуживания: запасные части для внутренних плат PSM-11 следуют структуре номера части 6077,и эти панели не доступны отдельно модуль является сервисным блоком.

Компактный формат, внешнее охлаждение

Вес PSM-11 ~ 2,26 кг и компактный корпус шириной 60 мм являются практическими преимуществами для размещения электрического шкафа небольших машин.Шкаф, который был бы перегружен 150 мм PSM-15 может вместить PSM-11 без ограничений пространства.

This compactness is achieved partly by removing the self-cooling heatsink and fan arrangement that the larger PSM modules rely on — the PSM-11 depends on the cabinet's airflow to provide cooling across its heat-generating components.

На практике это означает, что PSM-11 должен быть установлен в месте в шкафу, где воздушный поток в шкафу положительный и стабильный,или когда специальное устройство воздушного потока направляет холодный воздух через модуль.

Шкаф с плохой тепловой конструкцией, горячей зоной, циркулирующим воздухом или заблокированной вентиляцией, будет производить отключение теплоотвода AL03 из-за превышения температуры на PSM-11 даже при уровне нагрузки, значительно ниже 13,2 кВт.

Это более распространенная проблема технического обслуживания на небольших машинах, чем на больших, потому что небольшие машины чаще имеют минимальные условия воздушного потока в шкафу.

Система обнаружения утечек и сигнализации

A06B-6077-H111 включает в себя схему обнаружения утечек, которая отслеживает состояние неисправностей на земле в магистрали постоянного тока и низовой проводке двигателя.

This provides early warning of deteriorating motor winding insulation — a ground fault current that builds gradually rather than appearing suddenly will trigger the leakage detection before it develops into a complete winding failure or a tripped circuit breaker.

Система кода тревоги для ПСМ-11 соответствует стандартной структуре тревоги альфа-ПСМ:

AL01️ Перенапряжение в основном энергомодуле (провал IPM на PSM-11, отличный от значения перенапряжения на PSM-15 и выше).

AL02В PSM-11 конкретный затронутый вентилятор должен быть идентифицирован и незамедлительно заменен.

AL04Проверьте модули усилителей внизу и соединения магистрали постоянного тока.

AL05Проверьте схему предварительного зарядки в модуле.

Частые вопросы

Вопрос 1: PSM-11 входит в серию A06B-6077 вместо A06B-6087 это означает, что он несовместим с модулями сервоусилителя A06B-6087 SVM на той же шине?

Нет, серийная нумерация в системе продуктов A06B определяет конкретный тип модуля, а не несовместимость системы.

Выходная мощность магистрали постоянного тока A06B-6077-H111 полностью совместима с сервоусилителями SVM серии A06B-6079 и A06B-6096 и модулями усилителей шпинделя SPM A06B-6088/A06B-6102 на общей магистрали постоянного тока.

PSM-11 просто находится на низкомощном конце семейства альфа, обеспечивая такую же регулируемую 283 ∼ 325 В постоянную связь, которая требуется для всех модулей усилителей серии альфа,на мощности тока, подходящей для небольших конфигураций машин.

Вопрос 2: Для требований PSM-11 к внешнему принудительному охлаждению, какое конкретное устройство воздушного потока рекомендует Fanuc?

Руководство по установке оборудования серии alfa Fanuc (B-65162) документирует механизмы принудительного охлаждения для модулей, которые требуют этого, включая PSM-11.

Требование заключается в том, чтобы холодный внешний воздух перетекал по поверхностям теплоотводов модуля, как правило, с нижней части модуля вверх, следуя естественному направлению конвекции.

Специфический объем и скорость воздушного потока, требуемые, являются функциями теплопроизводства модуля при номинальной нагрузке и теплового сопротивления теплоотвода.

На практике стандартной реализацией является небольшой осевой вентилятор, установленный для направления воздушного потока через обогреватели PSM-11, размером согласно спецификации B-65162.

Вопрос 3: Может ли PSM-11 заменить PSM-5.5 (A06B-6077-H106) в машине, где PSM-5.5 не работает?

PSM-11 может подавать ту же точную связь, что и PSM-5.5, и дополнительная мощность (13,2 кВт против 5,5 кВт) не представляет риска для усилителей ниже по течению – они будут использовать только то, что им нужно.

The physical installation requires verifying that the PSM-11 fits the available space (same 60mm width for both units) and that the facility supply circuit can provide the PSM-11's 49A rated input versus the PSM-5.5 - более низкий ток.

Если цепь питания была размещена в соответствии с требованиями PSM-5.5, обновление на PSM-11 требует подтверждения того, что защита цепи и проводка являются адекватными для 49A.

Q4: Описание продукта включает в себя "сервомотор" в списке деталей? Что означает это обозначение в контексте системы Fanuc alpha?

Fanuc's Radwell and other distributor listings describe the A06B-6077-H111 as a "servo power converter" because its primary function is converting three-phase AC supply power to the DC bus that drives servo (and spindle) motor amplifiers.

Терминология "преобразователь" отражает роль модуля в энергетической архитектуре системы, это стадия преобразования переменного тока в постоянный ток.

Это не отличающийся продукт от PSM-11; "сервопреобразователь мощности", "PSM-11" и "модуль питания" все описывают один и тот же блок A06B-6077-H111 под разными описательными углами.

Вопрос 5: После замены PSM-11 какая проверка запуска требуется на CNC?

Включите CNC и наблюдайте за состоянием светодиода передней панели PSM-11. Модуль должен показывать нормальное рабочее состояние (заряженная шина, без сигнализации) в течение первых нескольких секунд после подачи питания.

Подтвердить наличие напряжения постоянного тока в диапазоне 283~325 В путем проверки отображения состояния SVM-модуля на экране обслуживания сервосистемы CNC.

Если на PSM-11 или на модулях SVM внизу появляется какая-либо сигнализация сразу после запуска, диагностируйте перед запуском любой оси.проверять нормальную работу оси с медленным ручным ходом на каждой оси перед возвращением машины на автоматический цикл.
