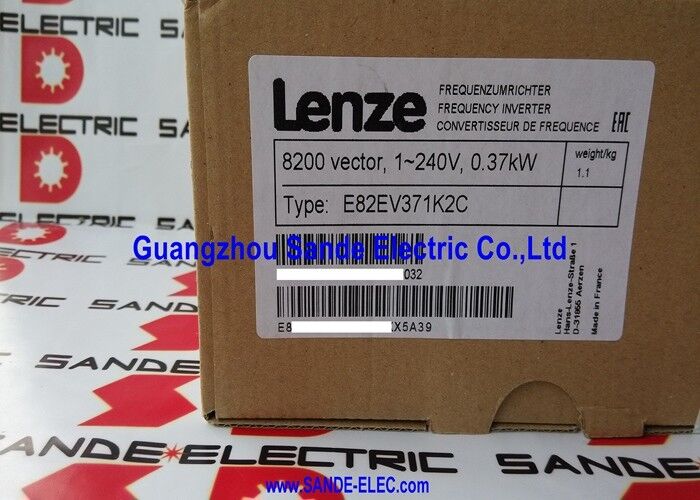

Lenze VSD Инвертор Управление скоростью двигателя E82EV371K2C

Ленце E82EV371K2C | Преобразователь частоты Vector 8200 — 0,37 кВт / 230 В / 1 фаза на входе / 3 фазы на выходе / векторное управление / IP20

Векторный привод 0,37 кВт — однофазный вход, трехфазный выход

E82EV371K2C — это преобразователь частоты Lenze мощностью 0,37 кВт из линейки преобразователей частоты 8200 Vector — компактный привод, который принимает однофазное напряжение 230 В переменного тока от сети и создает регулируемую трехфазную выходную мощность для работы стандартного трехфазного асинхронного двигателя. Такое преобразование с однофазного на трехфазное является определяющим практическим преимуществом для небольших машин, где в точке установки доступно только однофазное питание.

Векторное управление обеспечивает более точное регулирование скорости и крутящего момента, чем простое управление В/Гц. 8200 Vector реализует векторную модель потока двигателя в режиме реального времени — он вычисляет необходимое направление тока статора, чтобы максимизировать крутящий момент для заданной скорости. При переменных нагрузках приводы с векторным управлением поддерживают скорость ближе к заданному значению, чем приводы с напряжением/Гц, что актуально для осей машины, регулирования натяжения конвейера и процессов, в которых крутящий момент нагрузки меняется в течение цикла.

Модульная архитектура 8200 Vector — ключевая особенность конструкции. Сменные функциональные модули — для связи по полевой шине (PROFIBUS, DeviceNet, CANopen), обратной связи энкодера, тормозного прерывателя и расширения входов/выходов — устанавливаются в переднюю часть привода без изменения проводки в цепях основного питания или двигателя. В одном и том же базовом блоке E82EV371K2C можно разместить различные функциональные модули, соответствующие различным архитектурам автоматизации машин.

Ключевые характеристики

Параметризация — Keypad XT и GDC Easy

Привод настроен на стандартную работу на заводе — заданные времена линейного изменения, заданные назначения входов/выходов и предустановленные функции защиты позволяют запускать многие приложения без настройки программного обеспечения. Для приложений, требующих пользовательских диапазонов скоростей, профилей ускорения или конфигурации аналогового входа, параметры изменяются через подключаемый модуль Keypad XT или бесплатную

Программное обеспечение GDC easy для ПК, подключенное через передний последовательный интерфейс. Клавиатура XT также служит хранилищем параметров — она сохраняет полный набор параметров и может передать его на другое устройство E82EV371K2C за считанные секунды.

Часто задаваемые вопросы

Вопрос 1: Может ли E82EV371K2C управлять трехфазным двигателем от однофазного источника питания?

Да. Вход однофазный 230 В переменного тока; выход трехфазный 0–230 В переменного тока. Это одно из наиболее практичных применений этого конкретного инвертора — он позволяет стандартным трехфазным асинхронным двигателям работать от однофазной бытовой или промышленной сети переменного тока напряжением 230 В там, где трехфазное питание недоступно. Номинальный ток двигателя не должен превышать выходной ток 2,4 А.

Вопрос 2. В чем разница между режимами управления В/Гц и векторным?

Режим В/Гц поддерживает фиксированное соотношение напряжения и частоты во всем диапазоне выходных частот — простой и стабильный, но скорость двигателя меняется под нагрузкой. Векторное управление вычисляет состояние магнитного потока двигателя в реальном времени и регулирует направление тока для максимизации крутящего момента при заданной скорости. При переменной нагрузке векторное управление поддерживает скорость ближе к заданному значению и обеспечивает лучший крутящий момент на низких скоростях. Выбирайте векторный режим для конвейерных, позиционирующих и технологических приложений, где важна точность скорости; В/Гц для простого регулирования скорости насоса и вентилятора, где допустимо проскальзывание под нагрузкой.

В3: Какие функциональные модули совместимы с E82EV371K2C?

8200 Vector поддерживает линейку функциональных модулей Lenze E82Z, охватывающую PROFIBUS DP, CANopen, DeviceNet и другие протоколы полевой шины; модули обратной связи энкодера; модули тормозных прерывателей; и расширение аналогового/цифрового ввода-вывода. Совместимость функциональных модулей можно проверить в документации по аппаратному обеспечению Lenze 8200 Vector, поскольку класс мощности и тип подключения определяют, какие модули подходят к базовому блоку E82EV371K2C.

Вопрос 4. Как осуществляется ввод в эксплуатацию E82EV371K2C без дополнительной клавиатуры XT?

Привод работает с заводскими настройками без использования клавиатуры. Для индивидуальной настройки параметров без клавиатуры подключите ПК через передний последовательный интерфейс и используйте бесплатное программное обеспечение GDC easy (Global Drive Control easy), доступное на веб-сайте Lenze. GDC easy предоставляет графический интерфейс для всех параметров, диагностики и истории неисправностей, что более удобно, чем навигация с помощью клавиатуры, при первом вводе в эксплуатацию.

Вопрос 5: Что означает буква «K» в E82EV371K2C и какие варианты суффикса существуют?

Буква «K» обозначает версию базового модуля E82EV371 на 230 В (класс напряжения 2). Соседние варианты суффикса включают букву «S» (E82EV371S2C) с установленными определенными опциями вставок. База E82EV371K2C представляет собой стандартный модуль без вставных опций; Суффиксы вариантов идентифицируют конкретный функциональный модуль или вставку конфигурации. Подтвердите точный суффикс на этикетке установленного устройства при заказе замены или выборе запасной части.
