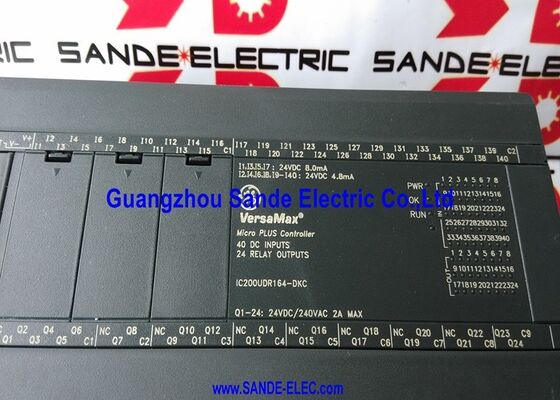

GE Fanuc Versamax Модель IC200UDR164-DKC ПЛК IC200UDR164DKC IC2OOUDR164-DKC

IC200UDR164-DKC∙ GE Fanuc VersaMax Micro PLC ∙ 40×24VDC В / 24 Реле В / 120 ∙ 240ВАК / 8 Входов HSC / RS-232C / 4 Расширительных блоков / Ревизия DKC

Полноценный микро ПЛК не просто модуль ввода/вывода

IC200UDR164-DKC представляет собой полный процессор VersaMax Micro PLC, источник питания, цифровые входы и выходы реле в одном корпусе.это автономный программируемый контроллер с встроенным процессором, исполнение программы и полевые В/В.

Обозначение "UDR164" имеет функциональное значение: устройство обеспечивает 40 цифровых входов постоянного тока и 24 выхода реле в формате 64-точного формата (U = VersaMax, D = вход постоянного тока, R = выход реле,164 = 64-точечный при питании 120/240VAC)Суффикс DKC обозначает аппаратное обновление этой конкретной версии.

При входе мощности 120 ∼ 240 ВАК эта установка подключается непосредственно к электрической сети переменного тока без отдельного источника питания постоянного тока. Внутренний преобразователь переменного тока / постоянного тока питает логику ПЛК и входные схемы.Для конструкций шкафов, где основной источником питания является переменный ток, это исключает компонент.

Основные характеристики

24 Форма C Выходы ретранслятора

Каждый из 24 выходов реле представляет собой контакт формы C (SPDT)

Обычно открыто (НЕТ):Стандартное регулирование нагрузки ∙ запускная катушка двигателя, электродинамический клапан, сигнализация.

Обычно закрыто (NC):Безопасные приложения ✓ цепи, которые должны быть заряжены энергией, когда выход выключен, и отключаются энергией, когда включен.

Общий (COM):Принимает любое напряжение подачи поля в пределах контактного уровня реле.и 24VDC нагрузки подключаются к одному и тому же банку реле без оборудования для сопоставления напряжения.

Сценарии применения

Планшеты компактных машин с переменным током:Устройство подключается непосредственно к шине переменного тока панели.

Управление многозоновым реле:24 Реле формы C, независимо управляющие стартерами двигателей, электромобилями клапанов и контактными устройствами сигнализации при смешанных напряжениях переменного и постоянного тока, все из одного корпуса.

Счет высокоскоростного производства:Инкодер или датчик импульсов до 8 счетчиков одновременно отслеживаются в режиме HSC. Программа читает накопленные подсчеты каждый сканирование для контроля партии, измерения длины или мониторинга скорости.

Частые вопросы

Вопрос 1: Что такое суффикс пересмотра "-DKC" и влияет ли он на совместимость?

Суффикс DKC обозначает конкретный аппаратный пересмотр IC200UDR164.Пересмотры отражают обновления компонента или производства при сохранении той же функциональной спецификации и совместимости программ.Устройство DKC заменяет более ранние IC200UDR164 версии (такие как AD, CB и т.д.) без изменений программы в большинстве установок.Подтвердить требования к версии прошивки установленной программы, если есть сомнения относительно совместимости пересмотра.

Вопрос 2: Какое программное обеспечение подключается к IC200UDR164-DKC?

Серия VersaMax Micro программируется с использованием Proficy Machine Edition (PME) или более раннего программного обеспечения Logicmaster.Подключение осуществляется через встроенный серийный порт RS-232C с использованием кабеля программирования IC200CBL001 или эквивалентного. Proficy Machine Edition поддерживает языки программирования Ladder Diagram и Instruction List для платформы VersaMax Micro.

Вопрос 3: Можно ли использовать 24 выхода реле как контакты NO и NC одновременно с одного и того же реле?

Да. Каждое реле формы C обеспечивает все три терминала NO, NC, и COM на терминальной ленте. Программа управляет катушкой реле; проводка к NO, NC,или оба определяет, как полевой схемы реагируетОдно реле может одновременно закрыть NO-схему (заключение лампы) и открыть NC-схему (отключение обхода) с помощью одной команды вывода.

Вопрос 4: В чем разница между IC200UDR164 и IC200UDR064?

Оба являются 64-точечными микро-ПЛС VersaMax с 40 входами постоянного тока и 24 выходами реле.Все остальные функциональные характеристики ️ количество В/В, способность HSC, тип реле, подключение расширения, идентичны. Выберите на основе доступного напряжения питания в панели.

Q5: Защищены ли выходы реле от переключения индуктивной нагрузки?

Контакты реле сами по себе не включают встроенное подавление.Рекомендуется внешнее подавление нагрузки Без подавления, обратный EMF вскрытие реле ухудшает контактную жизнь с течением времени.Проверить требования к индуктивному подавлению нагрузки из руководства пользователя IC200UDR164 для конкретных типов нагрузки, которые переключаются..
