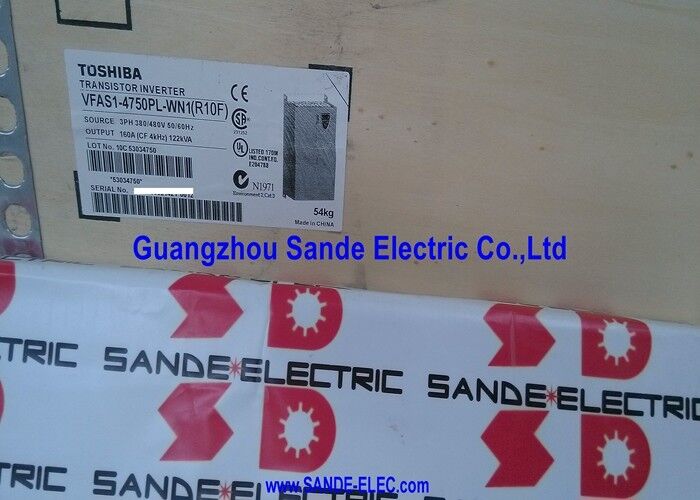

Toshiba Inverter VFAS1-4750PL-WN1 Toshiba Transistor Inverter VFAS14750PLWN1 Срочная доставка

VFAS1-4750PL-WN1 ∙ Toshiba Tosvert VF-AS1 Инвертор ∙ 75кВ / 400В / 160А / 3-фазный / CT & VT режим / насосы / вентиляторы / конвейеры

Серия VF-AS1 Высокопроизводительный генеральный привод

Tosvert VF-AS1 - это универсальная платформа Toshiba с переменной частотой привода, охватывающая широкий диапазон мощностей от субкиловатт до промышленных установок большой мощности.VFAS1-4750PL-WN1 находится в точке 75 кВт в диапазоне класса 400В мощность, охватывающая среднее и большое технологическое оборудование, включая циркуляционные насосы, высокопроизводительные вентиляторы и загруженные конвейерные системы.

VF-AS1 поддерживает как CT (Constant Torque), так и VT (Variable Torque) режимы управления.Насосы с положительным смещением. Режим VT предназначен для центробежных нагрузок - вентиляторов и центробежных насосов, где требуемый крутящий момент падает с скоростью.Выбор правильного режима оптимизирует тепловое управление привода и характеристики выхода для типа подключенной нагрузки.

Основные характеристики

Контроль скорости и крутящего момента для промышленных процессов

Привод с переменной частотой управляет скоростью двигателя путем регулирования частоты выхода и напряжения. VFAS1-4750PL-WN1 управляет двигателем от скорости почти нуля до максимальной номинальной скорости,с плавными пандусами ускорения и замедления .

Для насосных применений регулирование переменной скорости заменяет дубляжные клапаны в качестве механизма управления потоком.Работа с насосом при 70% скорости потребляет примерно 34% мощности по сравнению с полноскоростной работой с ускорением Для больших насосов и вентиляторов, работающих непрерывно, это сокращение потребления энергии является основным экономическим обоснованием для установки привода.

При мощности 75 кВт VFAS1-4750PL-WN1 охватывает размеры двигателей, подходящие для промышленных насосов водоснабжения, HVAC-устройств обработки воздуха, вентиляционных вентиляторов процессов и среднемощных систем конвейерного привода.

Сценарии применения

Насос водоснабжения процесса:На муниципальной насосной станции водоснабжения работают параллельно три центробежных насоса мощностью 75 кВт. Каждый насос управляется VFAS1-4750PL-WN1,позволяет станции соответствовать производительности насоса спросу с изменением скорости, а не циклические насосы включены и выключены.

Промышленный вентилятор:Большой вентиляционный вентилятор требует переменного воздушного потока для различных режимов производства.устранение потерь от амортизаторов.

Конвейерный привод:Привод конвейера мощностью 75 кВт на системе обработки сыпучего материала требует плавного старта при полной нагрузке.устранение отталкивания ремня и механического удара при запуске.

Частые вопросы

Вопрос 1: Что означает суффикс "WN1" в VFAS1-4750PL-WN1?

Коды суффиксов в номере VF-AS1 указывают на варианты конфигурации, тип корпуса, варианты фильтра и варианты региональной спецификации.Суффикс "WN1" обозначает специфическую конфигурацию данного конкретного блока.Подтвердите точную конфигурацию с помощью руководства по выбору продукта Toshiba VF-AS1, когда требуется замена или эквивалентный выбор.

Вопрос 2: В чем разница между режимом CT и VT для VFAS1-4750PL-WN1?

Режим CT (постоянный крутящий момент) выбирается для нагрузок, требующих полного крутящего момента при всех скоростях, ≈ конвейеры, компрессоры, насосы с положительным перемещением.Режим VT (переменный крутящий момент) предназначен для центробежных нагрузок, вентиляторы и центробежные насосы, где спрос на крутящий момент падает с скоростью, как квадратный законВыбор режима VT при соответствующей нагрузке позволяет увеличить непрерывный ток при полной скорости; выбор CT при центробежной нагрузке безопасен, но использует более консервативный термический рейтинг CT.

Вопрос 3: Какой входный источник питания требуется для VFAS1-4750PL-WN1?

Для установки требуется 3-фазное питание переменным током в диапазоне 400-480 В при частоте 50 Гц или 60 Гц. Номинальное 400 В охватывает стандартные промышленных источников питания IEC (380 В / 400 В / 415 В европейских / азиатских сетей).Конец 480V охватывает североамериканские и некоторые азиатские 460V/480VДолжен быть установлен правильно установленный главный выключатель или выключатель рассоединения с расплавлением вверх по течению от привода в соответствии с местными электрическими кодами.

Вопрос 4: Содержит ли VFAS1-4750PL-WN1 встроенный тормозный резистор?

При 75 кВт VF-AS1 не включает в себя встроенное тормозное сопротивление. An external braking resistor (model PBR7-017W3R7 for the 75kW variant) and braking unit are required for applications that need active deceleration braking — such as loads with high inertia or vertical loads requiring controlled descentДля насосов и вентиляторов, в которых приемлемо использовать свободное движение, тормозный резистор обычно не требуется.

Q5: Какие типы двигателей совместимы с VFAS1-4750PL-WN1?

VF-AS1 предназначен для стандартных трехфазных индукционных двигателей переменного тока.Для постоянных магнитов синхронных двигателей или специальных типов двигателей, проверяют совместимость с настройками алгоритма управления VF-AS1.
