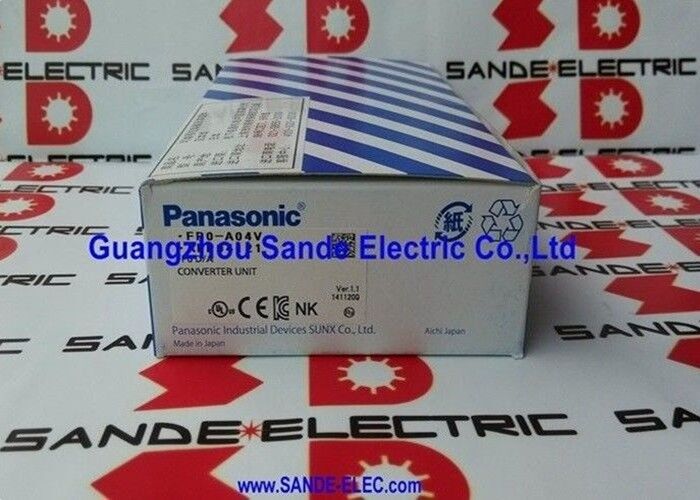

Panasonic FP0-A04V | Модуль аналогового вывода FP0 Series на 4 канала — ±10В / 0–20мА, разрешение 12 бит, DIN-рейка, 24В пост. тока, совместимость с серией FP-X через адаптер

Обзор

Модуль Panasonic FP0-A04V представляет собой блок расширения аналогового вывода на 4 канала для ПЛК серии FP0 — модуль, который принимает четыре слова цифрового вывода из программы ПЛК и преобразует их в пропорциональные аналоговые напряжения или токи для управления приводами, клапанами и другими аналоговыми исполнительными механизмами.

Четыре выходных канала в одном компактном модуле, подключаемые непосредственно к разъему расширения блока управления FP0 без промежуточных кабелей, сделали FP0-A04V стандартным выбором для машинных приложений, требующих многоканального аналогового вывода от компактного ПЛК.

Архитектура расширения платформы FP0 — где блоки соединяются непосредственно на одной DIN-рейке без необходимости проводки между ними для связи по шине — делает FP0-A04V простым в развертывании.

Нет необходимости прокладывать кабель связи, устанавливать адрес или подключать отдельное питание для модуля: источник питания 24 В пост. тока и подключение данных по шине расширения поступают через прямой боковой разъем между блоком управления и блоками расширения.

Модуль аналогового вывода просто отображается в карте регистров блока управления по адресам, определяемым его физическим положением в цепочке расширения.

Разрешение 12 бит FP0-A04V делит диапазон выходного напряжения ±10 В на 4000 шагов — шаги по 5 мВ на отсчет.

Для управления приводом с переменной скоростью с аналоговым входным сигналом ссылки 0–10 В или ±10 В такое разрешение означает, что уставка скорости может быть установлена с точностью до 0,025% от полной шкалы, что более чем достаточно для стандартных промышленных приложений управления скоростью.

Режим токового выхода (0–20 мА) использует тот же цифровой диапазон из 4000 шагов, причем каждый шаг представляет 5 мкА — достаточно для управления пропорциональными драйверами клапанов, передатчиками датчиков и другими устройствами с входом 4–20 мА или 0–20 мА.

Ключевые характеристики

Конфигурация выходных каналов — напряжение против тока

Каждый из четырех выходных каналов FP0-A04V может быть индивидуально сконфигурирован для выходного напряжения или тока путем подключения соответствующего клеммника — выбор на аппаратном уровне, а не программный параметр. Модуль предоставляет отдельные клеммные колодки для выходного напряжения (V) и тока (I) на каждом канале; сигнал появляется на любом подключенном клеммнике, а другой остается неиспользованным.

Для выходного напряжения (от -10 В до +10 В) исполнительный механизм подключается между клеммой V и клеммой COM.

Для токового выхода (0–20 мА) нагрузка подключается между клеммой I и клеммой COM, а клеммы V и I соединяются вместе на стороне модуля для переключения выходного каскада модуля в режим источника тока.

Процедура назначения клемм описана в руководстве по эксплуатации серии FP0, и проводка должна соответствовать предполагаемому режиму вывода — неправильная проводка не повредит модуль, но не даст полезного вывода на неправильно подключенной клемме.

Эта гибкость на канал означает, что FP0-A04V может обслуживать смешанную установку: канал 1 управляет сервоприводом с входом ±10 В, канал 2 управляет пропорциональным клапаном 0–20 мА, каналы 3 и 4 обеспечивают уставки напряжения для двух инверторов — все это с одного четырехканального модуля без необходимости использования отдельных модулей с выходным напряжением и током для разных типов каналов.

Интеграция с программой ПЛК — отображение регистров и преобразование

Программа ПЛК записывает 16-битные знаковые целые числа в регистры, соответствующие каждому выходному каналу.

Система FP0 отображает каналы FP0-A04V на выходные регистры слов (WY) по адресам, определяемым положением модуля в цепочке расширения.

Связь между цифровым значением, записанным программой, и результирующим аналоговым выходом является линейной:

Для выхода ±10 В: цифровое значение -2000 производит -10 В; значение +2000 производит +10 В; 0 производит 0 В.

Диапазон из 4000 шагов от -2000 до +2000 охватывает полный выход ±10 В. Для выхода 0–20 мА: значение 0 производит 0 мА; значение 4000 производит 20 мА.

Это прямое отображение целого числа в аналоговое значение позволяет использовать простую логику программы ПЛК: программа вычисляет желаемое выходное значение в инженерных единицах (уставка скорости в об/мин, уставка расхода в литрах в минуту, опорное значение положения в мм), масштабирует его до цифрового диапазона и записывает в выходной регистр канала.

Преобразование происходит каждый цикл сканирования, поэтому аналоговый выход отслеживает рассчитанное программой ПЛК значение без дополнительной настройки.

Совместимость с серией FP-X через адаптер расширения

Несмотря на обозначение линейки продуктов FP0-A04V, его также можно использовать с ПЛК серии FP-X через адаптер расширения AFPX-EFP0 (также известный как FP-X Expansion FP0 Adapter).

Этот адаптер подключается к шине расширения блока управления FP-X и предоставляет разъем расширения, совместимый с FP0, позволяя подключать до трех блоков расширения FP0 — включая аналоговые модули, модули ввода термопар и модули связи ввода-вывода из линейки FP0 — как если бы они были подключены к блоку управления FP0.

Для разработчиков машин, уже использующих ПЛК серии FP-X, которым требуются каналы аналогового вывода, которые собственные блоки расширения FP-X могут не предоставлять, или для установок, обновляющих ПЛК с FP0 на FP-X с сохранением существующих периферийных устройств FP0, этот путь совместимости продлевает срок службы оборудования FP0-A04V за пределы самого блока управления FP0.

Устаревший статус и преемник продукта

FP0-A04V указан как устаревший в каталоге продукции Panasonic.

Текущей заменой в производстве является FP0R-DA4 (AFP0RDA4), который обеспечивает ту же функцию аналогового вывода на 4 канала в режиме совместимости 12 бит, но добавляет режим работы с высоким разрешением 14 бит (1/16000 шагов) для приложений, требующих большей точности вывода.

FP0R-DA4 обратно совместим с установками FP0-A04V — он может работать в режиме совместимости FP0-A04V 12 бит путем соответствующей установки переключателя режима, и он использует ту же схему подключения клемм. Для пользователей, обслуживающих существующие установки FP0-A04V, FP0R-DA4 является прямой заменой.

Часто задаваемые вопросы

В1: FP0-A04V имеет 4 выходных канала. Могут ли все четыре канала выводить сигнал одновременно с разными значениями?

Да. Все четыре канала преобразуют и выводят сигнал одновременно в каждом цикле сканирования ПЛК.

Программа ПЛК записывает независимые значения в выходной регистр каждого канала за один скан, и FP0-A04V одновременно обновляет все четыре значения аналогового вывода.

Нет мультиплексирования или временного разделения между каналами — каждый канал имеет свою собственную выделенную схему ЦАП.

В2: Каково время установления после обновления выходного регистра — как быстро аналоговый выход достигает нового значения?

Время установления FP0-A04V — время от записи нового цифрового значения в регистр канала до достижения аналоговым выходом нового уровня в пределах заданной точности — составляет несколько миллисекунд для изменения на полную шкалу.

Фактическое время установления зависит от емкости нагрузки (для выходного напряжения) или сопротивления нагрузки (для токового выхода).

Для большинства промышленных приложений исполнительных механизмов — инверторов, сервоприводов, пропорциональных клапанов — время установления быстрое по сравнению с циклом сканирования ПЛК, поэтому аналоговый выход эффективно отслеживает последнее записанное значение регистра в каждом скане.

В3: Требуется ли внешнее питание для FP0-A04V, и если да, то какое?

Да. Как и другие аналоговые модули FP0, FP0-A04V требует внешнего источника питания 24 В пост. тока, подключенного к его входным клеммам питания — это отдельное от питания шины 5 В, получаемого через разъем расширения от блока управления.

Питание шины 5 В (поставляемое блоком управления) обеспечивает работу внутренней логики; внешнее питание 24 В пост. тока питает схемы аналогового вывода и обеспечивает выходные уровни напряжения и тока. Кабель питания (AFP0581) является стандартным аксессуаром для этого подключения.

Диапазон рабочего напряжения составляет от 21,6 до 26,4 В пост. тока, что охватывает стандартные промышленные источники питания 24 В с допуском ±10%.

В4: Может ли выход FP0-A04V быть ограничен, чтобы предотвратить превышение определенного диапазона — например, ограничить выход диапазоном 0–10 В вместо ±10 В?

Аппаратный диапазон вывода FP0-A04V фиксирован на ±10 В (напряжение) или 0–20 мА (ток).

Нет аппаратного ограничения до более узкого диапазона. Ограничение диапазона вывода осуществляется в программе ПЛК: программа вычисляет выходное значение, применяет собственные верхние и нижние пределы (например, ограничивая записываемое значение диапазоном 0–2000 для выхода 0–10 В) и записывает ограниченное значение в регистр.

Это программное ограничение гибкое и может быть изменено путем модификации программы без изменений оборудования.

В5: Каков статус защиты от обрыва или короткого замыкания выходных аналоговых каналов?

Выходные каналы напряжения FP0-A04V не защищены от короткого замыкания в обычном понимании — подключение выходной клеммы V напрямую к клемме COM приведет к тому, что выходной усилитель попытается подать ноль вольт при нулевом импедансе, что со временем может повредить выходной каскад.

Токовые выходные каналы имеют встроенное ограничение тока по своей конструкции (они являются источниками постоянного тока), поэтому токовый выход более терпим к изменению нагрузки.

Для надежной долговременной работы убедитесь, что нагрузка, подключенная к каждому каналу выходного напряжения, имеет соответствующий импеданс, как указано в руководстве по модулям серии FP0.
