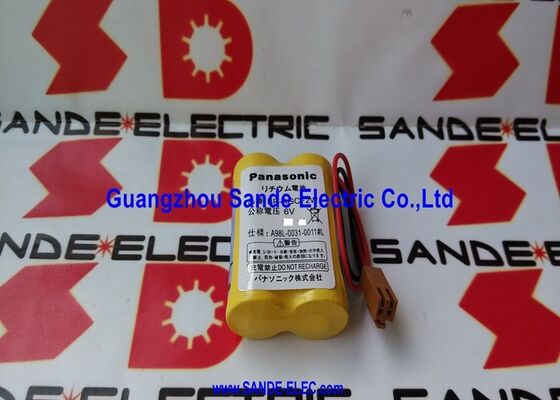

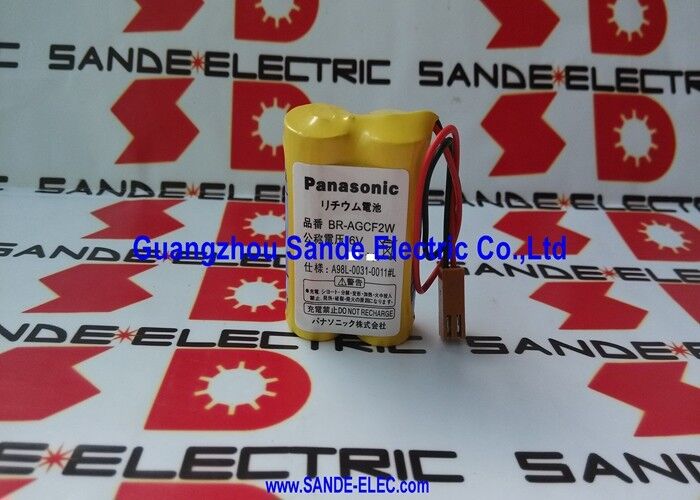

Новая батарея Panasonic BR-AGCF2W 6В

BR-AGCF2W | Литиевая батарея Panasonic, 6 В — 2 элемента / 1800 мАч / FANUC Beta SVU / Beta iSV / Резервная схема ABS

Резервное копирование памяти и абсолютного положения для бета-систем FANUC

BR-AGCF2W — это двухэлементная литиевая батарея Panasonic напряжением 6 В для сервоусилителей FANUC Beta, используемая специально для питания схемы ABS (системы абсолютного позиционирования) в приводах Beta SVU и Beta iSV. Две ячейки Panasonic BR-A, соединенные последовательно, производят выходное напряжение 6 В, необходимое для внутренней CMOS усилителя и памяти абсолютного энкодера.

В системе абсолютного позиционирования сервоэнкодер непрерывно отслеживает положение оси — даже когда ЧПУ выключено. BR-AGCF2W подает ток низкого уровня в режим ожидания счетчику положения энкодера и памяти, необходимый для сохранения этих данных абсолютного положения. Когда питание восстанавливается, ЧПУ считывает удерживаемое положение непосредственно с энкодера — переход в исходное положение (наведение в исходное положение) не требуется.

Ключевые характеристики

Элементы Panasonic BR-A — почему именно эти элементы

BR-AGCF2W построен на элементах Panasonic BR-A — OEM-элементах, рекомендованных FANUC для аккумуляторных блоков усилителей Beta. В ячейках BR используется литий-поли(монофторид углерода) (Li-CFₓ):

Плоская кривая нагнетания:Выходное напряжение остается почти постоянным от полного заряда до почти полного разряда — CMOS и память энкодера получают стабильное питание 6 В на протяжении почти всего срока службы батареи, а не снижаются постепенно.

Очень низкий саморазряд:Менее 1% в год при 25°C — аккумулятор сохраняет свою емкость в течение 10 лет хранения с минимальными потерями. Только что установленный BR-AGCF2W сохраняет номинальную мощность даже спустя годы после изготовления.

Широкий температурный диапазон:От −40°C до +85°C — надежность во всех промышленных шкафах управления, от холодильных складов до горячих машинных помещений.

Сценарии применения

Сигнализация неисправности цепи ABS на бета-драйве:Сервоось Beta на машине под управлением FANUC отображает сигнал тревоги батареи ABS. BR-AGCF2W заменяется во время планового технического обслуживания — данные абсолютного положения сохраняются без изменений, возвращение в исходное положение при перезапуске исключается.

Предотвращение сброса абсолютного энкодера станка с ЧПУ:Обрабатывающий центр с абсолютными энкодерами на всех осях требует возврата в исходное положение только один раз при первоначальной настройке — BR-AGCF2W сохраняет абсолютные положения всех осей в каждом последующем цикле включения питания.

Часто задаваемые вопросы

Вопрос 1. Что такое предупреждающий сигнал батареи ABS на усилителе FANUC Beta?

ЧПУ отображает сигнал тревоги для конкретной оси (обычно код серии 9F или SV-300 в зависимости от типа ЧПУ), когда напряжение BR-AGCF2W падает ниже порога обнаружения. Замените при появлении предупредительного сигнала — до полного разряда батареи, что приведет к потере данных абсолютного положения и принудительному выполнению полного цикла возврата в исходное положение.

Вопрос 2: Можно ли заменить BR-AGCF2W при включенном питании или ЧПУ необходимо выключить?

Замените при включенном питании ЧПУ. При питании питание усилителя сохраняет память энкодера ABS — батарею можно отсоединить и снова подключить без потери данных о положении. Замена с выключенным питанием может привести к потере данных об абсолютном положении, если подключение новой батареи займет более нескольких секунд.

В3: В чем разница между BR-AGCF2W (коричневый разъем) и BR-AGCF2P (другой разъем)?

Оба представляют собой 2-элементные аккумуляторные батареи Panasonic BR-A напряжением 6 В — разница заключается в типе разъема. BR-AGCF2W использует 2-контактный разъем JAE (коричневый или черный в зависимости от версии сборки); BR-AGCF2P использует другой формат разъема. Перед заказом проверьте разъем порта аккумулятора усилителя, чтобы подтвердить правильный вариант.

Вопрос 4. Как долго BR-AGCF2W прослужит на усилителе FANUC Beta?

Обычно 3–5 лет обычного обслуживания ЧПУ. Аккумулятор разряжается только тогда, когда ЧПУ выключено — станки, работающие круглосуточно и без выходных, служат дольше, чем те, которые выключаются ежедневно. Замените аккумулятор при срабатывании сигнализации независимо от прошедшего времени; не ждите, пока тревога обострится.
