Сервоконтроллер PLC AB Allen Bradley 1769-BA Батарейная сборка

Аллен-Брэдли 1769-BA | Литиевая батарея CompactLogix 3 В — 850 мАч / сохранение памяти / 1769-L23x / L3x

Батарея, которая сохраняет программу даже при отключении питания

Контроллер CompactLogix хранит свою пользовательскую программу и память данных в SRAM с батарейным питанием. При отключении или выходе из строя источника питания литиевый элемент 1769-BA берет на себя работу, поддерживая программу в неизменном виде на протяжении всего времени зарядки. Когда батарея отсутствует или разряжена, прерывание подачи электроэнергии (даже кратковременное) приводит к потере контроллером своей пользовательской программы. Машина возвращается в неинициализированное состояние и не перезагружается, пока программа не будет перезагружена.

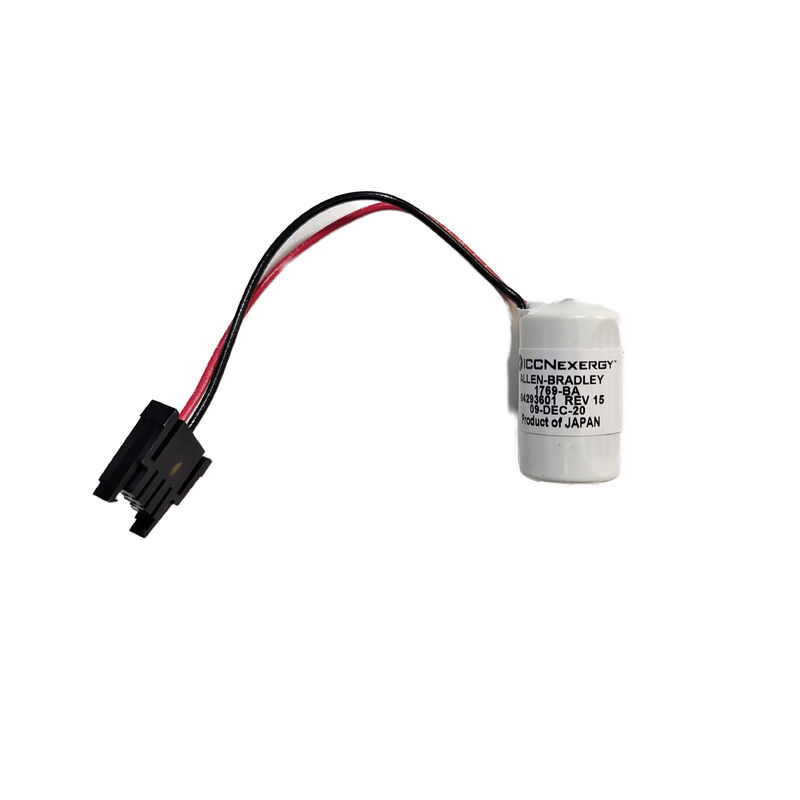

1769-BA представляет собой литиевый неперезаряжаемый элемент в предварительно смонтированном корпусе с 3-контактным разъемом. Он устанавливается непосредственно в батарейный отсек на корпусе контроллера CompactLogix. Светодиод BAT на контроллере загорается, когда заряд батареи близок к разрядке — это индикатор замены. Не ждите, пока загорится светодиод, а затем откладывайте замену; к моменту появления предупреждения BAT уже произошел значительный разряд.

Ключевые характеристики

Процедура замены — оставьте контроллер включенным

По возможности заменяйте 1769-BA с включенным контроллером. При подаче питания внутренние конденсаторы контроллера на короткое время поддерживают SRAM, пока заменяется батарея. Замена при обесточенном контроллере может привести к потере данных, если заряда конденсатора недостаточно для компенсации времени замены. Работайте быстро — подключайте новую батарею прежде, чем отсоединять старую, если схема контроллера допускает параллельное подключение во время переключения.

1769-BA — это батарея, предназначенная для контроллеров CompactLogix серии 1769. Он не является взаимозаменяемым с 1747-BA (который обслуживает семейство SLC 500) или другими типами аккумуляторов Allen-Bradley — подтвердите номер детали перед установкой.

Часто задаваемые вопросы

В1: Как долго 1769-BA находится в эксплуатации?

Типичный срок службы составляет 3–5 лет при нормальных условиях, однако рабочая температура существенно влияет на долговечность — повышенная температура окружающей среды сокращает срок службы батареи. Заменяйте не ранее, чем через 3 года в условиях непрерывного производства, или сразу же, когда на контроллере загорается светодиод BAT.

Вопрос 2: Светодиод BAT горит. Насколько срочна замена?

Замените незамедлительно — в течение нескольких дней, а не недель. Светодиод BAT указывает, что аккумулятор уже разряжен до нижнего порога. В момент активации светодиода существует некоторая оставшаяся емкость, но дальнейшая задержка может привести к достижению нулевого заряда. Прерывание подачи электроэнергии при полностью разряженной батарее приводит к немедленной потере программы.

В3: Может ли контроллер нормально работать без аккумулятора?

Да — контроллер работает нормально при разряженной или отсутствующей батарее, пока питание подается непрерывно. Аккумулятор имеет значение только во время перебоев в подаче электроэнергии. Без батареи любой цикл включения питания (плановый или случайный) приведет к удалению пользовательской программы из SRAM.

Вопрос 4: Является ли 1769-BA взаимозаменяемым с 1747-BA?

Нет. 1747-BA предназначен для семейства контроллеров SLC 500. 1769-BA предназначен для CompactLogix. Это два разных форм-фактора с разными разъемами. Использование неправильного типа батареи для платформы может привести к неправильной установке, неправильному напряжению или ненадежному резервному копированию памяти. Убедитесь, что номер детали соответствует спецификации батарейного отсека установленного контроллера.

Вопрос 5: Как следует утилизировать использованные батареи 1769-BA?

Литиевые батареи нельзя выбрасывать вместе с обычным мусором. Соблюдайте местные правила утилизации литиевых батарей — в большинстве муниципалитетов и на промышленных объектах действуют программы переработки или утилизации литиевых батарей. Не сжигайте, не прокалывайте и не замыкайте накоротко использованные литиевые элементы.
