1425O 3.6V ER 14250 LS14250 Li-SOCL2 1/2AA 1200mAh аккумулятор

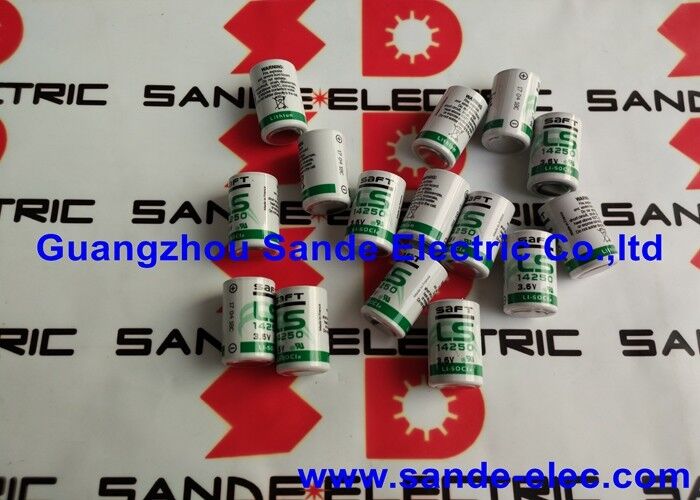

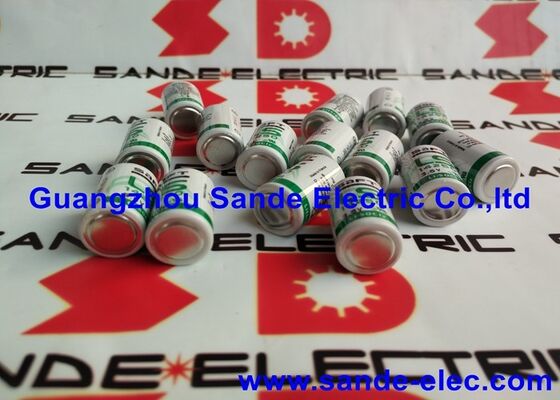

LS14250 | Литий-тионилхлоридная батарея Saft 1/2AA — 3,6 В / 1,2 Ач / Ø14,5 × 25 мм / от −60°C до +85°C / катушечная конструкция

В два раза меньше, тот же химический состав — элемент Saft 1/2AA Li-SOCl₂

LS14250 — это литий-тионилхлоридный элемент Saft формата 1/2AA, который физически короче стандартного LS14500 формата AA (25 мм против 50,5 мм), но использует идентичный химический состав Li-SOCl₂. Формат 1/2AA подходит для устройств с ограниченным пространством, где невозможно разместить полную длину AA, но при этом обеспечивает выходное напряжение 3,6 В и многолетний срок службы, которым известен Li-SOCl₂.

LS14250 — это не просто более короткий LS14500 — это отдельный продукт, разработанный и оптимизированный для конкретных профилей тока целевых применений: низкий непрерывный сток с периодическими импульсами умеренного тока.

Ключевые характеристики

Конструкция бобины — максимизация энергии в компактной ячейке

В LS14250 используется геометрия катушечного электрода — конструкция, оптимизированная для конкретного профиля применения элемента 1/2AA:

Концентрическая конструкция электрода:Литиевый анод окружает электродный блок снаружи; электролит тионилхлорид заполняет пространство между ними; коллектор с углеродным катодом занимает центр. Такое концентрическое расположение максимизирует объем активного материала в небольшой оболочке ячейки размером 14,5 × 25 мм.

Максимальная плотность энергии:Боббинная конструкция упаковывает больше активного материала в доступный объем, чем конструкция со спиральной намоткой, обеспечивая максимально возможную плотность энергии в форм-факторе 1/2AA.

Оптимизация ставок от низкой до средней:Боббинные элементы оптимизированы для низких непрерывных токов (несколько мкА для базовой нагрузки) и умеренных импульсных токов (до 150 мА для связи и показаний датчиков), которые характеризуют целевые приложения LS14250.

Приложения

Интеллектуальный учет коммунальных услуг:Счетчики газа, воды и электроэнергии требуют срока службы батареи, соответствующего межсервисному интервалу счетчика — от 10 до 15 лет без замены батареи в недоступных жилых или коммерческих местах счетчиков.

Беспроводные датчики безопасности:PIR-детекторы, дверные и оконные контакты, датчики разбития стекла и детекторы дыма в беспроводных системах безопасности — обычно требуется срок службы батареи 5–10 лет с минимальным обслуживанием.

Промышленный Интернет вещей и удаленный мониторинг:Регистраторы температуры, мониторы вибрации, датчики давления и узлы мониторинга состояния на заводах и в инфраструктуре — развернуты в местах с ограниченным доступом для периодического обслуживания.

Резервное копирование памяти Siemens SIMATIC S5:LS14250 подтвержден в таблице перекрестных ссылок для приложений с батареями памяти ПЛК Siemens S5 (эквивалент 6ES5-980-0MA11) — поддержка ОЗУ программ и данных в устаревших контроллерах S5.

Часы реального времени и резервное копирование памяти:Встроенные системы и промышленные контроллеры, требующие стабильного резервного напряжения 3,6 В для RTC и SRAM, где форм-фактор 1/2AA напрямую подходит к держателю батареи, установленному на печатной плате.

Часто задаваемые вопросы

В1: Каков максимальный непрерывный и импульсный ток для LS14250?

Катушечная конструкция LS14250 поддерживает непрерывную базовую нагрузку в несколько мкА и периодические импульсы примерно до 5–150 мА кратковременной длительности. Превышение импульсного тока 150 мА приводит к чрезмерному падению напряжения на более высоком внутреннем сопротивлении катушечной ячейки — увеличьте размер элемента до спирально-навитого элемента или добавьте суперконденсатор для смягчения более высоких импульсных требований.

Вопрос 2. Чем LS14250 (1/2AA) отличается от LS14500 (AA) в том же химическом составе?

LS14250 = 1,2 Ач при 3,6 В, Ø14,5×25 мм. LS14500 = 2,6 Ач при 3,6 В, Ø14,5×50,5 мм. LS14250 предлагает ровно половину высоты и примерно половину емкости. Выберите LS14250, где длина 25 мм 1/2AA соответствует доступному пространству; выберите LS14500, где можно разместить аккумулятор АА полной высоты 50,5 мм и требуется более высокая емкость 2,6 Ач.

Вопрос 3. Страдает ли LS14250 задержкой напряжения пассивации и имеет ли это значение для приложений резервного копирования памяти?

Да, после длительного хранения элементы Li-SOCl₂, включая LS14250, образуют пассивирующий слой, который на короткое время подавляет напряжение при первоначальном разряде. Для приложений резервного копирования памяти, потребляющих уровни мкА или один мА, это обычно не проблема — нагрузка на память настолько мала, что напряжение быстро восстанавливается. Для применений, требующих более высокого тока непосредственно при подключении батареи, кратковременная стабилизирующая разрядка или буфер суперконденсатора устраняют эффект пассивации.

В4: Каковы требования к доставке LS14250?

LS14250 содержит литий-тионилхлорид, который классифицируется как опасный материал класса 9 для перевозки по воздуху. Наземная доставка соответствует стандартным правилам для литиевых первичных батарей. Количества, превышающие пределы освобождения, требуют декларации об опасных грузах UN3090/UN3091 для авиаперевозок — согласуйте с перевозчиком правильную маркировку и упаковку при оптовом заказе.
