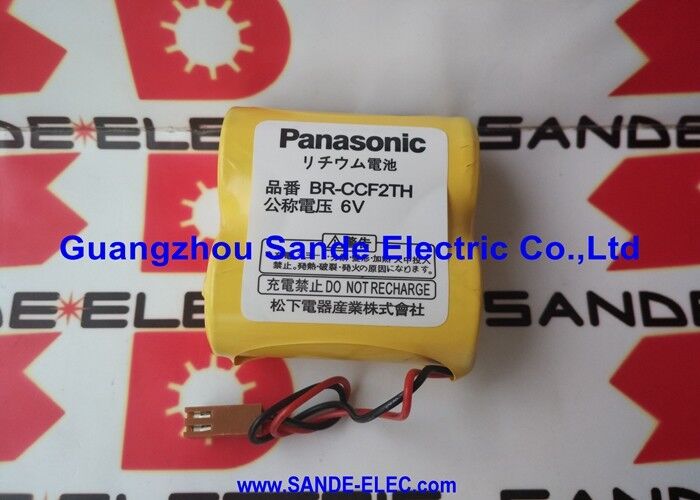

ПЛК Panasonic BR-C, 6 В, 5000 мАч, литиевая батарея с проводом BR-CCF2TH BRCCF2TH

BR-CCF2TH∙ 6В 5000mAh литийная батарея ∙ Проводные провода и разъединитель / 2-клеточный C-Size / FANUC Alpha ABS Backup

Проводные провода и разъединитель Проверенный на практике интерфейс

BR-CCF2TH поставляется с проводами, заканчивающимися в разъеме конфигурация интерфейса, которая определяет, как батарея подключается к сервоусилителю FANUC Alpha.Этот тип терминала специально разработан для среды установки сервоусилителя:

Гибкость при вибрациях:Провод соединяет элемент с соединителем, который поглощает механические вибрации от работы станка без передачи вибрационного напряжения внутренним соединениям элемента.Прямое жесткое соединение может привести к внутренней усталости клеток в течение многих лет постоянного воздействия вибраций..

Поляризованный разъем:Формованный двухконечный разъем обеспечивает правильную полярность, он не может быть вставлен в обратном порядке.слабо освещенные места во время обслуживания.

Определенная длина кабеля:The wire leads are sized for the standard depth of FANUC Alpha servo amplifier battery compartments — the cable length allows the cell pack to sit at the back of the compartment with the connector reaching the socket without excess cable that would need to be managed inside the compartment.

Основные характеристики

Эволюция технологии сервоаккумуляторных батарей FANUC

BR-CCF2TH представляет собой более раннее поколение в эволюции сервоаккумуляторной батареи FANUC, используя физически более крупный формат ячейки размера C до более позднего перехода на более маленький размер 2/3A

четырёхпакеты (BR-2/3AGCT4A) и пары размером A (BR-AGCF2W):

Первое поколение Альфа ABS:Сервоусилители FANUC Alpha ABS (Absolute Positioning System) серии A06B-6073, A06B-6079, A06B-6080, A06B-6096 были спроектированы с аккумуляторными отсеками, рассчитанными на пакет с ячейками размера C.Формат проволоки / разъема BR-CCF2TH был оригинальной батареей OEM для этих приводов.

Почему был выбран C-размер:На момент разработки сервоусилителя Alpha, формат C-размера обеспечивал сочетание выхода 6 В и высокой мощности (5000 мАч) в аккумуляторном комплекте с одним разъемом.Интерфейс соединителя проволока-свинца позволяет заменять батарею без инструментов или запоя, что является важным критерием обслуживания для приводов, которые, как ожидается, будут использоваться в производстве в течение 15-20 лет..

Преимущество мощности C-size:Содержание энергии в 5000 мАч (30Wh) BR-CCF2TH превышает емкость более поздних пакетов меньшего формата, что увеличивает продолжительность резервного копирования в установках с несколькими осями Альфы или длительными периодами отключения.

Где BR-CCF2TH все еще используется

Спустя три десятилетия после своего внедрения сервоусилители FANUC Alpha по-прежнему используются в старых станках с ЧПУ по всему миру.Производители компонентовBR-CCF2TH продолжает обслуживать следующие установки:

Работа по техническому обслуживанию цеха:Older machining centres and turning centres with FANUC Alpha drives require BR-CCF2TH battery replacement as part of periodic CNC preventive maintenance — keeping absolute encoder positions valid through planned and unplanned shutdowns.

Продление жизни растений:Установки, которые продлили срок службы старых машин-инструментов, оборудованных FANUC, полагаются на доступность BR-CCF2TH для запланированных интервалов обслуживания.

Частые вопросы

Вопрос 1: Почему BR-CCF2TH использует элементы размера C, а не более мелкие элементы размера A или 2/3A, используемые в других батареях FANUC?

The Alpha ABS amplifier battery compartment was designed for the C-size format when the Alpha drive was developed — before the subsequent miniaturisation of FANUC servo electronics that enabled smaller battery formats in later Beta and Alpha iSV productsКлетки C-размера имеют преимущество более высокой внутренней мощности (2500 мАч на ячейку) по сравнению с A-размерами (1800 мАч) или 2/3A-размерами (1200 мАч) при том же номинальном напряжении 3 В.

Вопрос 2: Можно ли заменить BR-CCF2TH, пока работает машина FANUC?

С сервоусилителем и включенным ЧПУ, питание усилителя поддерживает память кодера ABS.Коннектор провода-свинца может быть отключен и новый аккумулятор подключен без потери данных абсолютного положения. Сохраняйте положительное соединение батареи на протяжении всего периода избегайте периода, когда одновременно отсутствует мощность усилителя и батарея.

Вопрос 3: Может ли BR-CCF2TH быть взаимозаменяемым с меньшими сервоаккумуляторами FANUC, такими как BR-AGCF2W?

BR-CCF2TH использует клетки C-размера в другой физической упаковке, чем BR-AGCF2W (клетки A-размера).Эти два пакета обслуживают различные семейства усилителей FANUC с разными размерами батарейных отсеков и различными потребностями в энергии. Коннектор может выглядеть похожим, но корпуса пакета ячеек разных размеров. Впишите только батарею, указанную в документации по техническому обслуживанию усилителя FANUC.

Вопрос 4: Как я могу подтвердить состояние батареи BR-CCF2TH до запланированного отключения?

Измеряйте напряжение открытой цепи батареи на разъёме с помощью мультиметра, пока она отключена от усилителя. Здоровый BR-CCF2TH отражает приблизительно 6 В. Напряжение значительно ниже 5.5В указывает на приближение конца срока службы.Следует также проверить историю сигнализации FANUC CNC. Записи 9F сигнализации аккумулятора указывают на то, что аккумулятор уже вызвал предупреждение о низком напряжении во время предыдущей работы.
