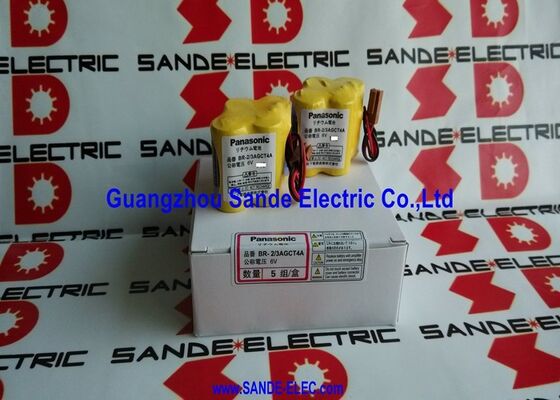

Оригинальная батарея PANASONIC BR-2/3AGCT4A 6В

БР-2/3AGCT4A | 4-элементная литиевая батарея Panasonic серии BR — 6 В / 2900 мАч / FANUC Alpha iSV / Beta iSV / A98L-0031-0025

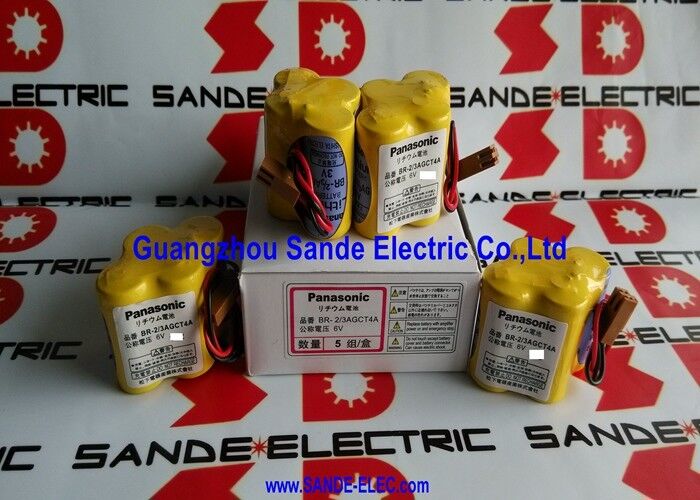

BR-2/3AGCT4A — блок из четырех ячеек для систем FANUC Alpha и Beta iSV

BR-2/3AGCT4A — это 4-элементный литиевый аккумулятор Panasonic серии BR для интегрированных сервосистем FANUC Alpha iSV и Beta iSV, а также контроллеров ЧПУ и роботов серии 18-T. Емкость блока 2900 мАч, подаваемого при напряжении 6 В от четырех ячеек BR-2/3AG, обеспечивает более высокий запас энергии, требуемый семействами усилителей FANUC iSV, по сравнению с более простыми двухэлементными блоками, использовавшимися в более ранних поколениях сервоприводов Beta и Alpha.

Каждая ячейка BR-2/3AG индивидуально обеспечивает напряжение 3 В. Четыре элемента в BR-2/3AGCT4A настроены на выдачу выходного напряжения 6 В, что обеспечивает сохранение энкодера и памяти параметров во всех совместимых вариантах усилителя FANUC в периоды отключения питания.

Ключевые характеристики

Выбор между BR-2/3AGCT4A и BR-CCF2TH

Два аккумуляторных блока FANUC семейства Alpha на 6 В разного класса емкости:

Оба работают от напряжения 6 В с одним и тем же семейством коричневых разъемов JAE. Выбирайте на основе указанного номера детали установленного усилителя — этикетка батарейного отсека или руководство по техническому обслуживанию подтвердят, какой комплект подходит.

Сценарии применения

Сигнализация батареи Alpha ISV:ЧПУ FANUC с сервоприводами Alpha iSV отображает сигнал тревоги о заряде батареи на одной оси. BR-2/3AGCT4A идентифицируется по обозначению батареи в руководстве по техническому обслуживанию (A98L-0031-0025). При замене во время планового простоя сохраняются параметры сервопривода, что позволяет избежать повторного ввода оси в эксплуатацию.

Упреждающая замена ЧПУ серии 18-T:Цикл замены батареи 18-T ЧПУ токарного центра требует замены BR-2/3AGCT4A раз в три года — упреждающая замена до появления сигнала тревоги защищает данные программы и инструмента от незапланированной потери.

Часто задаваемые вопросы

Вопрос 1: Какой сигнал тревоги FANUC указывает на необходимость замены BR-2/3AGCT4A?

ЧПУ или усилитель генерирует код тревоги — обычно AL-9F (предупреждение о батарее, предварительное уведомление), за которым следует AL-92 (низкое напряжение батареи, срочная замена) в сервонотации Mitsubishi/FANUC, или эквивалентный сигнал тревоги батареи, специфичный для ЧПУ. Замените на AL-9F, а не на AL-92 — AL-92 указывает на то, что аккумулятор почти полностью разряжен.

Вопрос 2: Можно ли заменить BR-2/3AGCT4A при включенной системе FANUC?

Да — замените при включении системы. Блок питания усилителя сохраняет память при питании. Подключите новый блок, прежде чем снимать старый, если это возможно. Замена с отключением питания требует быстрого подключения во избежание потери памяти.

Вопрос 3: Какая перекрестная ссылка между BR-2/3AGCT4A и A98L-0031-0025?

Оба идентифицируют одну и ту же батарею: A98L-0031-0025 — это внутренний код спецификации FANUC, используемый в технической документации и руководствах по запчастям FANUC; BR-2/3AGCT4A — это обозначение элемента/блока Panasonic. A06B-6114-K504 — это номер заказа запасных частей FANUC для той же упаковки.

Вопрос 4. Чем BR-2/3AGCT4A отличается от меньшего по размеру BR-AGCF2W, используемого в других системах FANUC?

BR-AGCF2W использует 2 элемента размера A на напряжение 6 В и емкостью примерно 1800 мАч — для усилителя FANUC Beta (Beta SVU, Beta iSV в более старой форме). BR-2/3AGCT4A использует 4 элемента размером 2/3A на 6 В и 2900 мАч — для Alpha iSV, Beta iSV (более новая форма) и 18-T CNC. Эти два комплекта не являются взаимозаменяемыми — какой вариант требуется, проверьте на этикетке порта аккумулятора усилителя.
