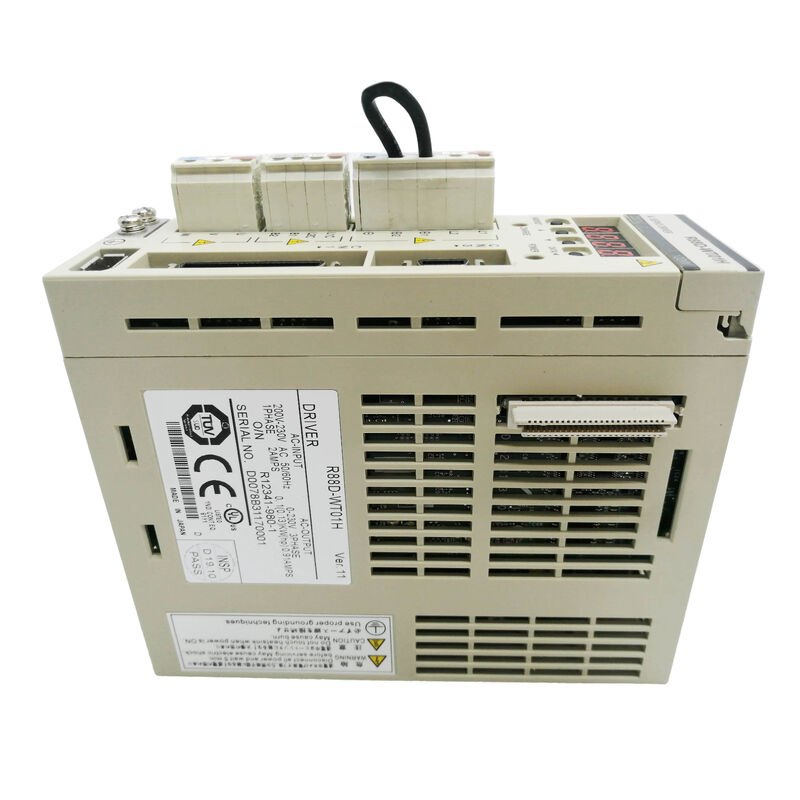

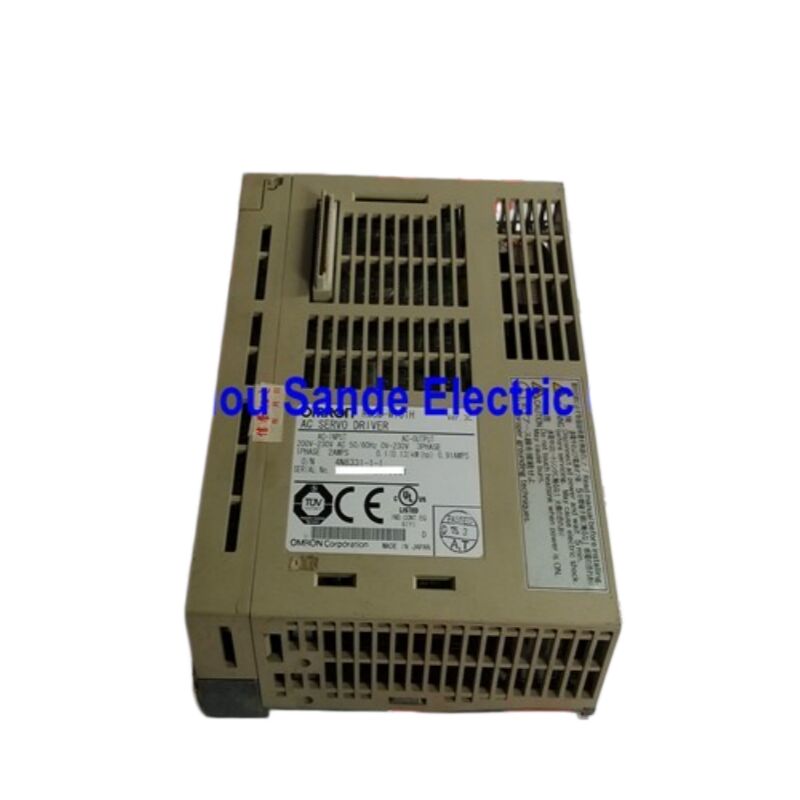

OMRON R88D-WT01H OMNUC W-Series AC сервопривод — 100 Вт однофазный сервопривод 200 В

Больше, чем просто регулятор скорости

Спросите любого инженера по автоматизации, который работал с линейкой сервоприводов OMRON на протяжении многих лет, какая платформа установила эталон, и OMNUC W-Series неизменно будет названа. R88D-WT01H находится на начальном уровне этого семейства — сервопривод переменного тока мощностью 100 Вт, однофазный, 200 В — но слово «начальный» недооценивает то, что на самом деле делает этот привод. Это привод с тремя режимами: управление положением, управление скоростью и управление крутящим моментом, все в одном и том же оборудовании. Рабочий режим определяется настройкой параметра, а не аппаратным вариантом. Один привод, три принципиально разных режима управления.

Эта философия дизайна пронизывала все, что OMRON создавал в серии W. Целью была платформа сервопривода, достаточно мощная для точного позиционирования на небольшой упаковочной оси, точного регулирования скорости на подающем ролике или управления натяжением с контролем крутящего момента на намоточном этапе — без необходимости использования разного оборудования для каждого приложения. R88D-WT01H обеспечивает эту гибкость в компактном корпусе для монтажа на панель весом менее одного килограмма.

Расшифровка номера модели: R88D-WT01H

Каждый символ в системе наименования сервоприводов OMRON передает конкретную информацию об оборудовании:

Отсек для батареи и CN8T в номере модели является наиболее функционально значимым символом для выбора приложения. Оно подтверждает, что этот привод поддерживает все три режима управления в одном устройстве, отличая его от более ранних или более простых платформ сервоприводов OMRON, которые были привязаны к одному режиму управления на аппаратном уровне.

Отсек для батареи и CN8H указывает на класс напряжения 200 В. Прямым эквивалентом класса 100 В является R88D-WT01HL — та же номинальная мощность, другое напряжение питания. Они не взаимозаменяемы; обмотка основной цепи, внутреннее напряжение шины и совместимость с двигателем различаются между вариантами H и L.

Полные технические характеристики

Три режима управления — один привод

Возможность, определяющая приводы серии W в линейке OMRON, — одновременная доступность всех трех архитектур управления сервоприводом в одном и том же блоке.

Режим управления положением принимает команды в виде импульсных строк от контроллера — привод замыкает контур положения по обратной связи энкодера и выполняет заданное перемещение. Вход импульсов принимает форматы Pulse+Direction, CW/CCW или фазового сдвига 90°. Функция электронного редуктора масштабирует соотношение командных импульсов, позволяя согласовать частоту выходных импульсов контроллера с требуемым разрешением двигателя без изменения программы контроллера. Максимальная частота командных импульсов поддерживает высокоскоростные требования к позиционированию, не становясь узким местом системы.

Режим управления скоростью принимает аналоговое опорное напряжение (обычно ±10 В постоянного тока) от контроллера или от потенциометра и регулирует скорость двигателя пропорционально этому входу. Диапазон регулирования скорости 1:5000 — означающий, что привод может точно регулировать скорость от 0,6 об/мин до 3000 об/мин — является эталонным показателем, отражающим реальную производительность с замкнутым контуром, а не теоретический максимум. На нижнем пределе этого диапазона двигатель вращается плавно и управляемо, что важно для подающих приложений, где точность движения на низкой скорости напрямую влияет на качество продукции.

Режим управления крутящим моментом регулирует выходной крутящий момент двигателя пропорционально аналоговому управляющему сигналу, при этом скорость ограничена установленным пределом. Этот режим используется везде, где необходимо контролировать силу или натяжение, а не положение или скорость — системы контроля натяжения полотна, зажимные механизмы, завинчивание с ограничением крутящего момента и транспортировка материалов, где нагрузка является эталоном.

Переключение между режимами — это изменение параметра, а не замена оборудования. Конструктор машины может сначала прототипировать ось в режиме скорости, а затем перейти в режим положения для окончательной реализации, используя один и тот же привод на протяжении всего процесса.

Совместимые серводвигатели

R88D-WT01H совместим с серводвигателями OMRON серии W мощностью 100 Вт, работающими на номинальной скорости 3000 об/мин. Доступны четыре конфигурации в зависимости от типа корпуса двигателя и типа энкодера:

Цилиндрический корпус (стандартный):

• R88M-W10030H — инкрементальный энкодер, 100 Вт
• R88M-W10030T — абсолютный энкодер, 100 Вт

Плоский (тонкопрофильный) корпус:

• R88M-WP10030H — инкрементальный энкодер, компактный корпус
• R88M-WP10030T — абсолютный энкодер, компактный корпус

Отсек для батареи и CN8H на двигателе обозначает инкрементальный энкодер; суффикс T обозначает абсолютный энкодер с резервным питанием от батареи. Оба типа энкодеров полностью поддерживаются R88D-WT01H — привод имеет специальный разъем батареи CN8 для резервной батареи абсолютного энкодера, а прошивка обрабатывает оба типа энкодеров через один и тот же вход энкодера CN2.

Характеристики производительности, общие для всех четырех вариантов двигателей мощностью 100 Вт: номинальный крутящий момент 0,318 Н·м, номинальная скорость 3000 об/мин, максимальная кратковременная скорость 4500 об/мин, максимальный кратковременный крутящий момент 0,96 Н·м.

Плоские двигатели (WP) предлагают ту же электрическую производительность, что и их цилиндрические аналоги, при значительно меньшей длине корпуса — полезно в машинах, где полость для установки двигателя имеет ограниченную осевую глубину.

Расположение разъемов и передняя панель

Понимание назначения каждого разъема экономит время при подключении и устранении неполадок. Сверху вниз по приводу:

Отсек для батареи и CN8 расположены под верхней крышкой. Если подключен двигатель с абсолютным энкодером, здесь устанавливается резервная батарея. Без заряженной батареи абсолютный энкодер не может сохранять данные о многооборотном положении после цикла отключения питания — сигнал тревоги батареи при запуске обычно связан с этим отсеком.CN5

— это двухконтактный аналоговый выход монитора. Здесь появляются аналоговые сигналы напряжения в реальном времени, пропорциональные скорости двигателя и току крутящего момента, которые можно считывать с помощью осциллографа или регистратора данных без подключения программного обеспечения ПК. Это самый быстрый путь диагностики во время ввода в эксплуатацию — подключите осциллограф к CN5, и вы сразу увидите формы сигналов скорости и крутящего момента двигателя в ответ на команды.CN3

— это порт последовательной связи (RS-232C / RS-422A) для подключения блока параметров или ПК. Портативный блок параметров OMRON R88A-PR02W подключается сюда для программирования и мониторинга в полевых условиях без ноутбука. Настройка на ПК осуществляется с помощью программного обеспечения OMRON WmonWin для мониторинга через RS-232C.CN1

— это разъем управления вводом/выводом — сюда подключается ПЛК или контроллер движения: командные импульсы (режим положения), аналоговый опорный сигнал скорости или крутящего момента (режим скорости/крутящего момента), включение/выключение сервопривода, сброс аварийного сигнала, блокировка предельных положений вперед/назад и выходные сигналы, такие как «в положении», «нулевая скорость» и статус аварийного сигнала.CN2

— это разъем обратной связи энкодера, передающий сигналы энкодера двигателя в схему обработки положения/скорости привода.Работа абсолютного энкодера: сохранение положения при отключении питания

Когда двигатель с суффиксом T (абсолютный энкодер) сопряжен с R88D-WT01H, система сервопривода может сообщать контроллеру абсолютное многооборотное положение даже после полного отключения питания. Энкодер сохраняет свой многооборотный счет и положение внутри оборота во внутренней энергонезависимой памяти, питаемой от батареи в CN8.

При включении питания привод немедленно считывает сохраненное положение с энкодера. Контроллер получает текущее положение оси без необходимости цикла возврата в исходное положение — машина знает свое положение в момент подачи питания. Это практическое отличие, которое оправдывает дополнительную стоимость абсолютных энкодеров в машинах, где циклы возврата в исходное положение занимают производственное время, или где безопасный путь возврата в исходное положение затруднен геометрией машины или оснасткой.

Двигатели с инкрементальными энкодерами (суффикс H) требуют возврата в опорную точку при каждом цикле включения питания. Компромисс — более низкая стоимость и отсутствие необходимости обслуживания батареи. Для машин, где возврат в исходное положение быстр, дешев и ненавязчив, инкрементальные энкодеры остаются рациональным выбором.

Варианты сетевого подключения

Базовый R88D-WT01H обменивается данными через свой последовательный порт RS-232C / RS-422A. Для установок, требующих интеграции с полевыми сетями,

Блок опций DeviceNet R88A-NCW152-DRT добавляет функциональность подчиненного устройства DeviceNet к приводам серии W. Блок опций подключается к последовательному порту привода через внешний коммуникационный комплект DSI и позволяет приводу участвовать в сети DeviceNet — доступ к параметрам, передача команд и мониторинг состояния — все через сетевое устройство без отдельной точечной проводки к каждому приводу.Этот путь модернизации был важной функцией для производителей машин, использующих ПЛК OMRON серий CS1 и CJ1 с мастер-модулями DeviceNet. Один кабель DeviceNet, проложенный до панели, мог достигать нескольких сервоприводов, упрощая проводку и обеспечивая централизованную диагностику.

Соображения по поиску и замене

R88D-WT01H

снят с активного производства OMRON. Серию OMNUC W сменили серии G и позже 1S от OMRON, которые предлагают расширенные сетевые возможности, более высокое разрешение энкодера и подключение EtherCAT. Однако приводы серии W по-прежнему установлены на большом количестве действующих машин по всему миру, и запасные блоки регулярно поставляются через специализированных поставщиков промышленной автоматизации.При покупке подержанного или восстановленного R88D-WT01H убедитесь, что устройство прошло нагрузочное тестирование, а не просто включение питания. Привод может пройти визуальный осмотр и включение без ошибок, но при этом демонстрировать ухудшение производительности IGBT, нарушение обработки сигнала энкодера или старение конденсаторов, которое проявляется только под нагрузкой двигателя. Убедитесь, что отсек батареи абсолютного энкодера исправен, если привод будет использоваться с двигателями с суффиксом T.

Часто задаваемые вопросы

В1: В чем разница между R88D-WT01H и R88D-WT01HL, и взаимозаменяемы ли они?

Функциональная архитектура этих двух приводов идентична — оба являются трехрежимными сервоприводами серии W мощностью 100 Вт. Единственное отличие —

класс входного напряжения: R88D-WT01H работает от однофазной сети 200/230 В переменного тока(170–253 В), в то время как R88D-WT01HL работает от однофазной сети 100 В переменного тока. Они электрически несовместимы и не могут быть заменены друг другом. Совместимые наборы двигателей также различаются — приводы класса H сочетаются с двигателями 200 В (R88M-W10030H/T), а приводы класса HL — с двигателями 100 В той же механической рамы. Если ваша установка работает от однофазной сети 200 В, правильным будет только привод с суффиксом H. Установка привода класса HL в сеть 200 В приведет к повреждению привода; установка привода класса H в сеть 100 В приведет к ошибкам пониженного напряжения, и привод не будет работать.В2: Может ли R88D-WT01H работать в режиме управления положением с любым ПЛК с импульсным выходом, или требуется контроллер OMRON?

R88D-WT01H принимает

стандартные команды позиционирования в виде импульсных строк и в этом режиме не зависит от контроллера. Любой ПЛК, контроллер движения или индексатор, способный выдавать дифференциальные импульсные сигналы или сигналы с открытым коллектором в формате Pulse+Direction, CW/CCW или фазового сдвига 90°, может управлять этим приводом. Собственные блоки позиционирования OMRON (серии CJ1W-NC, CS1W-NC) естественно интегрируются, но импульсные контроллеры других производителей, таких как Mitsubishi, Keyence, Panasonic, работают одинаково хорошо при условии, что уровни сигналов и номинальные токи вывода соответствуют спецификациям входа CN1 привода. Для режимов управления скоростью и крутящим моментом привод требует аналогового опорного сигнала ±10 В постоянного тока, который является стандартным выходом практически всех ПЛК-модулей и контроллеров движения с аналоговыми возможностями.В3: На приводе отображается сигнал тревоги батареи. Что это значит и насколько это срочно?

Сигнал тревоги батареи на R88D-WT01H указывает на то, что напряжение резервной батареи в

отсеке батареи CN8 упало ниже порога, необходимого для поддержания данных о положении абсолютного энкодера. Эта тревога актуальна только при подключении двигателя с суффиксом T(абсолютный энкодер); она не влияет на системы, использующие двигатели с инкрементальным энкодером (суффикс H). Срочность зависит от текущего состояния напряжения батареи: раннее предупреждение о батарее означает, что батарея ослабевает и должна быть заменена в ближайшее время, но данные энкодера еще не утеряны. Если батарея полностью разрядится, многооборотный счет положения, сохраненный в энкодере, может быть утерян — при следующем включении питания привод запросит возврат в опорную точку для восстановления абсолютного опорного положения. Замените батарею до ее полной разрядки, чтобы избежать этого. Рекомендуемая OMRON замена — блок батареи R88A-BAT01W.В4: Каков диапазон регулирования скорости 1:5000 и почему это важно для моего приложения?

Диапазон регулирования скорости

1:5000 означает, что привод может точно регулировать скорость двигателя от 0,6 об/мин до 3000 об/мин, сохраняя при этом заявленную производительность регулирования нагрузки. На практике эта цифра показывает, насколько медленно привод может вращать двигатель с надежной стабильностью скорости. Для большинства приложений позиционирования этого диапазона более чем достаточно. Где это становится критически важным, так это в приложениях, требующих очень медленного, стабильного вращения — контролируемая подача материала, намотка пленки на скорости, близкой к нулю, во время склеивания или точное индексирование на низкой скорости, где любое изменение скорости приводит к видимому дефекту на выходе. Приводы с более узким диапазоном регулирования (например, 1:1000) становятся нестабильными или начинают колебаться на нижнем пределе; диапазон 1:5000 серии W отражает разрешение и полосу пропускания контура регулирования скорости привода, что было конкурентным преимуществом OMRON, когда эта платформа была актуальна.В5: R88D-WT01H снят с производства. Является ли серия OMRON G5 или 1S прямой заменой?

Ни одна из них не является полностью прозрачной прямой заменой, но обе могут заменить его с учетом изменений в параметрах и проводке.

Серия OMRON G5(R88D-KN01H-ECT или вариант без ECT) является ближайшим преемником по объему применения и подбору двигателей — OMRON также выпускал совместимые двигатели G5 мощностью 100 Вт, которые имеют те же габариты рамы, что и двигатели серии W. Однако расположение разъемов, нумерация параметров и типы кабелей энкодеров отличаются между сериями W и G5, поэтому требуются изменения в проводке. Серия 1S(R88D-1SN01H-ECT) — это текущая платформа OMRON с коммуникациями EtherCAT и энкодерами более высокого разрешения; она представляет собой более значительное изменение в требованиях к проводке и программированию ПЛК. Для чистой замены в случае обслуживания, когда цель состоит в восстановлении вышедшего из строя привода в существующей машине без перепроектирования, поиск протестированного R88D-WT01H на вторичном рынке и перенос исходного набора параметров обычно быстрее, чем миграция платформы. Если машина обновляется или требуется одновременная замена нескольких осей, серия G5 предлагает наиболее практичный путь модернизации от серии W.OMRON R88D-WT01H является частью системы сервоприводов переменного тока OMNUC W-Series (Руководство пользователя кат. № I531). Эта модель снята с производства OMRON. Всегда проверяйте тип энкодера (инкрементальный или абсолютный) и совместимость класса напряжения перед заказом замены. Подождите минимум пять минут после отключения питания перед работой с проводкой или разъемами привода, чтобы внутренние конденсаторы успели разрядиться.
