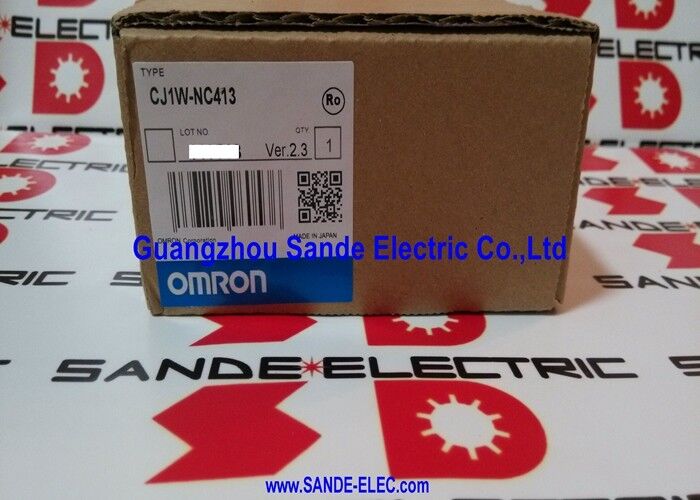

OMRON PLC NC Unit CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Omron CJ1W-NC413 4-осевой блок управления положением

Обзор

Блок CJ1W-NC413 представляет собой 4-осевой блок управления положением для Шина CJ I/O. В опубликованных данных Omron он идентифицируется как Специальный блок ввода-вывода с 4 каналами импульсного вывода, максимальной частотой импульсного вывода 500 кГц и поддержкой до 4 осей PTP.

Те же данные также показывают, что он принимает несколько типов цифровых входов, включая линейный драйвер RS-422, сигналы NPN, PNP и сигналы без напряжения, используя импульсные выходы с открытым коллектором NPN.

Ценность этого блока в реальном управлении машинами заключается в его роли простой платформы для позиционирования с помощью импульсных сигналов.

Omron описывает семейство CJ1W-NC_3 как контроллер позиционирования точка-точка с импульсным выходом, поддерживающий трапецеидальное или S-образное ускорение/замедление, прямые команды позиционирования из лестничной диаграммы, управление положением и скоростью, линейную интерполяцию и позиционирование на основе данных в памяти.

Это дает ему очень практичное применение в машинах, которым требуется детерминированное позиционирование шаговых или серводвигателей без перехода к более сложной архитектуре сети управления движением.

Технические данные

Применение

CJ1W-NC413 хорошо подходит для станков индексирования, транспортных устройств, компактного упаковочного оборудования, систем захвата и размещения, а также простых приложений с координированными осями, где уже присутствует ПЛК серии CJ, и управление движением с помощью импульсных сигналов является предпочтительным методом управления.

Поскольку он обеспечивает четыре оси из одного специального слота ввода-вывода, он особенно полезен там, где несколько независимых каналов позиционирования должны оставаться тесно интегрированными с логикой ПЛК, а не разделяться между отдельным аппаратным обеспечением управления движением.

Это инженерный вывод, основанный на опубликованной четырех-осевой структуре с импульсным выходом 500 кГц и описании семейства CJ motion.

Он также имеет хорошую ценность для замены в установленных системах.

Когда шкаф был изначально построен вокруг CJ1W-NC413, соответствие тому же модулю обычно сохраняет исходное распределение осей, компоновку полевых разъемов и подход к программированию движения на стороне ПЛК с гораздо меньшими усилиями, чем перепроектирование секции управления движением.

При техническом обслуживании такая преемственность часто более полезна, чем внедрение новой платформы в середине производственного процесса.

Это инженерный вывод, подтвержденный определенной ролью модуля в линейке продуктов CJ motion.

Перспектива замены и выбора

При замене CJ1W-NC413 следует ориентироваться на количество осей, тип импульсного вывода, формат входного сигнала и тип разъема, а не только на название семейства CJ.

Опубликованные спецификации показывают разъемы FCN, два разъема ввода-вывода и импульсный выход с открытым коллектором, поэтому эти детали напрямую влияют на полевую проводку и совместимость с приводами.

В системах управления движением с импульсными сигналами точное соответствие обычно позволяет избежать ненужных изменений при запуске и более надежно сохранить исходное поведение машины.

Часто задаваемые вопросы

В1: Что это за модуль CJ1W-NC413?
Это 4-осевой блок управления положением для платформы ПЛК серии CJ.

Практически он добавляет возможность управления движением с помощью импульсных сигналов к ПЛК CJ, а не действует как обычный блок ввода-вывода.

В2: Какие типы приложений для управления движением подходят лучше всего?
Он подходит для задач позиционирования точка-точка, таких как индексирование, транспортировка, подача материала и многоосевое позиционирование, где импульсный выход является предполагаемым методом управления.

Публичное описание семейства Omron также подчеркивает трапецеидальное или S-образное ускорение/замедление, прямое позиционирование из лестничной диаграммы и функции интерполяции, которые хорошо соответствуют использованию в компактных машинах.

В3: Почему важна частота импульсов 500 кГц?
Поскольку частота импульсов напрямую влияет на то, насколько точно и быстро ось движения может управляться в системе с импульсными сигналами.

Выход класса 500 кГц дает блоку возможность выполнять более быстрые или более точные задачи позиционирования, чем блоки с более низкой скоростью движения. Это инженерный вывод, основанный на опубликованной спецификации максимального импульсного выхода.

В4: Почему точный тип выхода важен при замене этого блока?
Поскольку подключенные приводы и полевая проводка построены вокруг определенного электрического интерфейса.

CJ1W-NC413 использует импульсный выход с открытым коллектором NPN, поэтому замена его на неправильный тип импульсного выхода может изменить способ получения команд аппаратным обеспечением управления движением.

В5: Что следует проверить перед заказом?
Проверьте установленный номер детали, количество управляемых осей, требуемые типы входных/выходных сигналов и расположение разъемов FCN, уже используемое в шкафу.

Эти детали обычно важнее внешнего вида модуля для оборудования управления движением.
