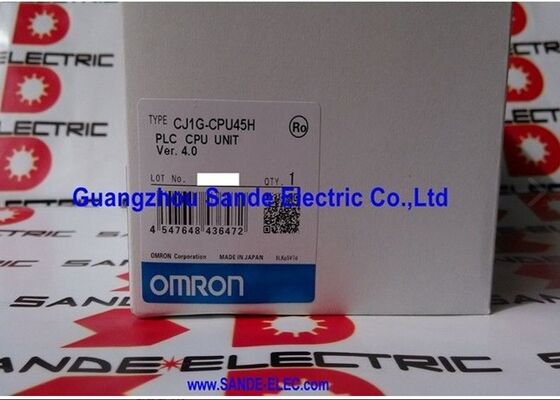

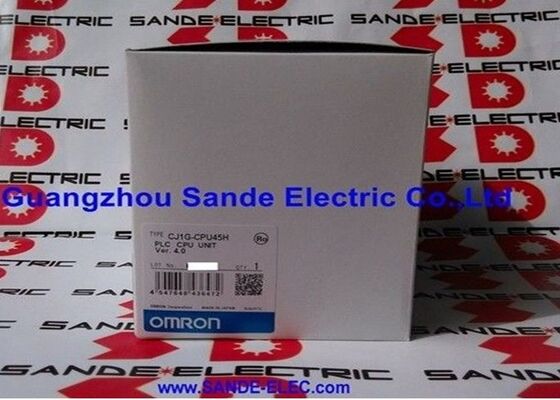

ОМРОН CJ1G-CPU45H ЦПУ CJ1G-CPU45H CJ1GCPU45H

Омрон CJ1G-CPU45H | Модульный ЦП ПЛК CJ1 — 60 тыс. шагов / 128 тыс. слов / 1280 бит ввода-вывода / 3 стойки расширения / 0,91 А

CJ1G-CPU45H — ЦП среднего и высокого уровня платформы CJ1.

CJ1G-CPU45H — это модуль ЦП семейства модульных ПЛК CJ1 компании Omron — платформы-предшественника CJ2M, описанной в другом месте в этом наборе продуктов. Понимание того, какое место он занимает в иерархии процессоров Omron, важно как для разработки новых спецификаций, так и для работ по замене.

В линейке ЦП CJ1G обозначение G обозначает стандартный класс производительности (в отличие от CJ1H для высокопроизводительного). CPU45H находится над меньшим CJ1G-CPU43H (20 000 шагов, 960 бит ввода-вывода) с программой на 60 000 шагов и емкостью 1280 бит ввода-вывода — более высокое число специально подходит для установок, где машине требуется более сложная логика и больше сигнальных соединений, чем может вместить ЦП среднего уровня.

1280 бит ввода-вывода (эквивалент 80 слов области ввода-вывода) определяют максимальное количество физических входных и выходных сигналов, которые ЦП может адресовать в своей локальной стойке и стойках расширения. Для машины или системы с 400 цифровыми входами, 300 цифровыми выходами и 32 аналоговыми каналами, занимающими несколько слов ввода-вывода, CJ1G-CPU45H обладает способностью адресации для отображения всех сигналов без обходных путей.

Три стойки расширения расширяют физическую зону действия CJ1G-CPU45H — до трех дополнительных стоек, каждая из которых подключается через интерфейсные модули ввода-вывода CJ1W-IC101, значительно расширяют общее количество модулей ввода-вывода, превышающее то, что помещается в одном физическом шкафу. Для машин, где ввод-вывод распределен по секциям на отдельных панелях, соединенных обратно с одним центральным процессором, такое расширение стойки представляет собой механизм, который поддерживает все вводы-выводы в рамках одной программы и одной структуры адресации.

Ключевые характеристики

CJ1G-CPU45H против CJ2M-CPU14 — два поколения модульных ПЛК Omron

CJ2M-CPU14 обеспечивает более быстрое выполнение, больший объем памяти для данных и большие возможности расширения, несмотря на меньшее количество шагов программы. Оба используют семейство модулей ввода-вывода серии CJ. Для замены в существующих установках CJ1G подходящей заменой является CJ1G-CPU45H; переход на CJ2M требует проверки совместимости программы.

Сценарии применения

Многосекционное управление машиной:Три стойки расширения позволяют размещать модули ввода-вывода в отдельных шкафах — секцию основной обработки, станцию ​​загрузки и секцию упаковки — все они адресуются одной программой CJ1G-CPU45H без отдельных ПЛК или связи между ПЛК.

Автоматизация процессов с большими объемами ввода-вывода:1280 бит ввода-вывода подходят для среды с плотным сигналом: служебная система с сотнями переключателей положения клапана, входами уровня и контактами состояния двигателя, управляемыми из одного ЦП.

Запасная система устаревшей системы CJ1:Платформа CJ1 получила широкое распространение с начала 2000-х годов. Когда в шкафу, построенном на базе CJ1G-CPU45H, требуется замена ЦП, идентичная модель сохраняет программу, адресацию ввода-вывода и архитектуру стойки без изменений.

Часто задаваемые вопросы

Вопрос 1: Чем CJ1G-CPU45H отличается от CJ1G-CPU43H и CJ1G-CPU44H?

CPU43H обеспечивает 20 тысяч шагов и 960 бит ввода-вывода. CPU44H обеспечивает 40 тысяч шагов и 1024 бита ввода-вывода. CPU45H обеспечивает 60 тыс. шагов и 1280 бит ввода-вывода. Все три поддерживают 3 стойки расширения. Выбирайте ЦП в зависимости от размера программы и требований к количеству битов ввода-вывода — замена CPU45H на CPU43H уменьшает доступную программную память и адресацию ввода-вывода, что предотвратит загрузку большой программы.

Вопрос 2. Может ли CJ1G-CPU45H использовать модули ввода-вывода CJ2M и наоборот?

CJ1 и CJ2M имеют одинаковый форм-фактор модулей ввода-вывода серии CJ. Большинство стандартных модулей ввода-вывода серий CJ1W-ID, OD и AD совместимы с процессорами CJ1 и CJ2M. Специальные модули (функциональные блоки, определенные коммуникационные процессоры) могут иметь ограничения совместимости. Прежде чем смешивать ЦП и модули разных поколений, сверьтесь с таблицами совместимости Omron серии CJ.

Вопрос 3. Сколько всего точек ввода-вывода представляют 1280 бит ввода-вывода?

1280 бит ввода-вывода равны 1280 отдельным цифровым сигналам — максимальное общее количество входных и выходных битов, адресуемых ЦП во всех стойках. На практике предел может быть достигнут раньше, исходя из количества физических модулей или места в стойке. Для аналоговых каналов каждый канал занимает несколько битов (обычно 16 бит на канал), поэтому аналоговые системы потребляют 1280-битный бюджет быстрее, чем чисто цифровые системы.

Вопрос 4: Какое программное обеспечение для программирования подключается к CJ1G-CPU45H?

CX-Programmer (часть пакета CX-One) — это основной инструмент программирования для семейства CJ1, поддерживающий лестничные диаграммы, функциональные блок-схемы, структурированный текст и программирование SFC. Соединение осуществляется через порт USB на ЦП или через Ethernet, если установлен дополнительный модуль Ethernet. Sysmac Studio не поддерживает программирование CJ1.

Вопрос 5: Откуда поставляется CJ1G-CPU45H?

Через рынок послепродажного обслуживания ПЛК Omron CJ1 — дилеров устаревших систем автоматизации, проверенных поставщиков запасных частей и специализированных дистрибьюторов запчастей Omron. Платформа CJ1 имеет значительную глобальную установленную базу; CPU45H регулярно появляется на вторичном рынке. Перед заказом убедитесь, что емкость программы (60 тыс. шагов) и количество бит ввода-вывода (1280) соответствуют установленной системе.
