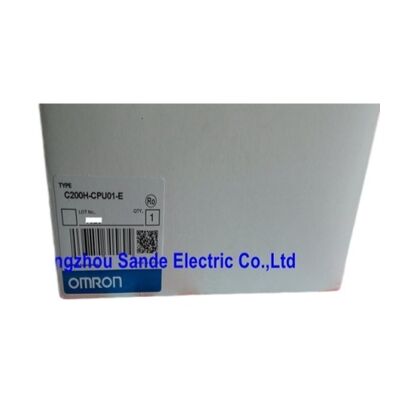

Модуль управления Omron C200H-CPU01-E C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E. SYSMAC C200H Серия PLC CPU Модуль 100-240VAC источник питания, 5VDC 3A выход, 4K-слова памяти программы, 145-инструкции набор, IP30

Обзор

ВOmron C200H-CPU01-Eявляется основным блоком процессора в серии программируемых контроллеров Omron SYSMAC C200H модуль, который объединяет процессорный мозг ПЛК со своим собственным источником питания переменного тока в единое устройство для установки на стойке.

Эта интегрированная конструкция ′′ источника питания и процессора в одном модуле ′′ была характерной для архитектуры C200H: инженерам нужно было только выбрать подходящий задний план (3, 5, 8 или 10 слотов),устанавливать CPU01 в назначенном положении CPU, и добавить модули ввода/вывода, специальные функциональные единицы и модули связи к оставшимся слотам.

C200H был PLC Omron среднего класса в течение 1980-х и 1990-х годов, and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

Расширенный диапазон напряжения 85132VAC / 170264VAC дает модулю значительную толерантность к понижению напряжения питания,практическая выгода в промышленной среде, где качество напряжения не всегда идеально.

Положение CPU01 в семействе процессоров C200H делает его начальным процессором – самым фундаментальным процессором в диапазоне C200H.Программа памяти 4K-слова обрабатывает простой машинный последовательности, логики конвейера и общецелевых программ управления.

Для приложений, требующих больших программ, слот для кассет памяти обеспечивает путь расширения: кассета EPROM или EEPROM может быть вставлена для расширения хранилища программ,с вариантом EEPROM, позволяющим обновлять программу в полевых условиях без ультрафиолетового стирателя.

Для приложений, требующих большей вычислительной мощности, Omron позиционировал C200H-CPU03-E (8K слов) и C200H-CPU11-E (32K слов) выше CPU01 в семействе C200H.

Основные характеристики

Интегрированная архитектура питания

Встроенный источник питания переменного тока C200H-CPU01-E является одной из определяющих особенностей, которые отличают конструкцию C200H от некоторых современных ПЛК, которые требовали отдельных модулей питания.

Интегрированное питание в модуль процессора упрощает конфигурацию фона:Инженер устанавливает один модуль (CPU01) и все преобразование мощности для процессора и стойки ввода/вывода управляется внутри.

Выход 5VDC, 3A обеспечивает питание для всех модулей, установленных в стойке процессора, и любой расширительной стойке, подключенной через расширительный кабель.

Номинальное потребление 120 ВА отражает общую мощность, потребляемую от переменного тока в нормальных условиях работы.

Силовой предохранитель 5VDC, 2A защищает выходной рельс постоянного тока, если модуль вызывает чрезмерное потребление тока, предохранитель взрывается, а не позволяет CPU или другим модулям повреждаться из-за перетока.

Замена предохранителя - это задача технического обслуживания, которая восстанавливает работу после выявления и исправления состояния неисправности.

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, сварочное оборудование или переменные нагрузки влияют на качество поставок.

C200H-CPU01-E переносит эти изменения и продолжает работать через временные падения напряжения, которые могут повлиять на менее толерантное оборудование.

Архитектура ввода/вывода ️ Задняя плоскость, стойки и выбор модулей

C200H принимает модули в своих пронумерованных слотах, причем CPU01-E занимает назначенное положение процессора (обычно самый левый слот).

Модули ввода/вывода- цифровые входные модули, принимающие 24VDC, 100VAC или другие уровни сигнала; цифровые выходные модули с реле, транзистором или триаковыми выходами; аналоговые модули В/В для сигналов напряжения и тока.

Модули специальных функций- Модули высокоскоростного счета, модули управления положением, модули управления температурой и другие специальные функциональные единицы, которые расширяют возможности ЦП за пределы базовых дискретных В/В.

Модули связиHost Link (RS-232C SYSMAC Link к хост-компьютерам), PC Link (для совместного использования данных PLC-to-PLC), Remote I/O (для расширения I/O на удаленные стойки) и SYSMAC NET Link.

Стойка процессора вмещает установленные модули и выход питания CPU01.каждый добавляет больше слотов для дополнительных В/В.

Этот максимум из трех раков охватывает большинство средних приложений управления машинами в рамках платформы C200H.

Кассета памяти расширение за пределы 4K слов

Основная программа памяти 4K-слова C200H-CPU01-E охватывает простые программы управления машиной.

Когда приложение требует большего количества больших программ с расширенными подпрограммными библиотеками, большим количеством регистров данных,или программы, приближающиеся к 8K слов slot памяти кассеты обеспечивает аппаратный путь для расширения.

ВКассета EPROM (C200H-MP16K)расширяет память до 16 тысяч слов.

Он запрограммирован на фабрике или запрограммирован с помощью программирования ультрафиолетового устройства,что делает его подходящим для производства, когда программа завершена и требует защиты от непреднамеренных изменений.

EPROM нельзя перепрограммировать без ультрафиолетового стирания, что делает его подходящим для стабильных производственных программ.

ВКассета EEPROM (C200H-ME16K)также распространяется до 16K слов, но позволяет электрическую перепрограммирование программа может быть обновлена в поле с помощью устройства программирования, без удаления кассеты или с использованием УФ стиральщика.

Эта гибкость делает кассету EEPROM предпочтительным выбором для установок, где программа требует периодических обновлений, корректировки параметров,или изменения рецептуры в течение срока эксплуатации оборудования.

Частые вопросы

Вопрос 1: У C200H-CPU01-E есть 4K слов памяти программы. Это достаточно для большинства приложений C200H?

4K-слова - это входная емкость в диапазоне ЦПУ C200H, адекватная для умеренно сложных программ последовательности машин с использованием логики лестницы с таймерами, счетчиками, инструкциями для сравнения,и стандартная логика ввода/вывода.

Типичная программа для конвейера с десятью станциями, восемью блокировками, шестью условиями отказов и базовой HMI-коммуникацией может занимать 1500-2500 слов, удобно входящих в 4K.Программы, которые включают в себя обширные манипуляции данными, большие таблицы поиска или очень длинные последовательные логические цепи могут перерасти в 4K и потребовать либо расширения кассеты памяти, либо обновления на C200H-CPU03-E (8K слов) или C200H-CPU11-E (32K слов).

Q2: Может ли C200H-CPU01-E напрямую общаться с современным ПК под управлением Windows для программирования?

C200H-CPU01-E не имеет встроенного порта RS-232C на самом процессоре 01, ¢ связь с программирующим устройством использует периферийный порт и соответствующую программирующую консоль или адаптер.

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

На современных ПК, которые не имеют родных портов RS-232C, может потребоваться адаптер USB-RS232C.

В качестве альтернативы, модули связи Host Link, установленные на заднем плане, обеспечивают подключение RS-232C для SCADA и доступа к программированию.

Вопрос 3: Каков максимальный счет точек В/В для системы C200H с использованием CPU01-E?

Общая емкость ввода/вывода системы C200H зависит от количества и типа модулей ввода/вывода, установленных на стойке процессора и до двух раков расширения..

При наличии максимум трех стеллажей и стандартных конфигураций модулей В/В система C200H обычно может достигать нескольких сотен отдельных точек В/В.

Точный максимум зависит от выбора конкретного модуля, размера задней панели и мощности питания 5VDC,Выход 3A CPU01-E ограничивает общее потребление тока всех установленных модулей.

Системы, требующие очень большого количества В/В, превышают мощность питания C200H-CPU01-E и требуют тщательного планирования текущего бюджета или перехода на более мощный вариант процессора.

Вопрос 4: У C200H-CPU01-E есть предохранитель питания 2A. Можно ли его заменить в полевых условиях?

Да, предохранитель 5ВД, 2А на C200H-CPU01-E является заменяемым компонентом.предохранитель должен быть заменен после выявления и исправления причины.

Замена предохранителя без устранения основной неисправности приведет к тому, что запасной предохранитель снова взорвется.

Правильный тип предохранителя указан в руководстве по оборудованию C200H ∙ использование неправильного разрешения предохранителя может либо обеспечить неадекватную защиту, либо вызвать неудобства при нормальных условиях эксплуатации.

Вопрос 5: Совместим ли C200H-CPU01-E с текущими ПЛК серии CJ и NJ Omron для обмена данными?

C200H-CPU01-E использует старые протоколы связи SYSMAC Link и Host Link, которые не являются непосредственно совместимыми с текущей серией Omron CJ2 или NJ без преобразования протокола.

Для устаревших систем, где C200H и современный контроллер серии Omron CJ/NJ должны обмениваться данными,серийный блок связи с соответствующим протоколом Host Link может быть установлен в стойке C200H, в то время как современный контроллер использует собственное Ethernet или EtherNet / IP соединение с преобразованием протокола, обрабатываемым либо в программном обеспечении, либо через устройство шлюза.

Прямая интеграция на уровне тегов между C200H и современными контроллерами не доступна без этого уровня перевода.
