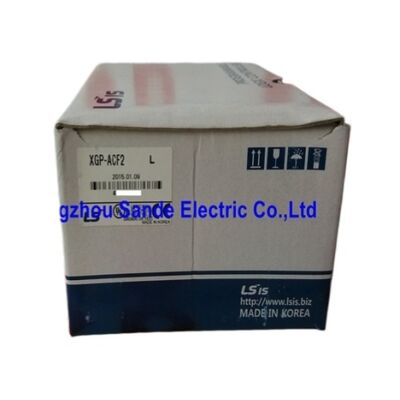

LS PLC XGP-ACF2 Программируемый логический контроллер XGT серии Модуль питания XGP-ACF2 XGP-ACF2 XGPACF2

СИСЛ XGP-ACF2 | Модуль питания ПЛК серии XGT — универсальный 85–264 В переменного тока / 5 В постоянного тока, 6 А / ± 2 % / пусковой ток ≤ 20 А / 50/60 Гц / 0,4 кг

Универсальный вход — один модуль для всех напряжений сети

Определяющей характеристикой XGP-ACF2 является диапазон входного напряжения 85–264 В переменного тока. Это не источник питания с возможностью выбора напряжения, требующий перемычки или переключателя для настройки на 100 В или 230 В — это действительно универсальный вход, который автоматически адаптируется к любому источнику питания в пределах диапазона. 100 В переменного тока в Японии, 120 В переменного тока в Северной Америке и 220–240 В переменного тока в Европе соответствуют техническим требованиям.

Для машиностроителей, которые поставляют панели управления на базе XGT на несколько рынков, такая универсальность исключает использование вариантов силовых модулей, специфичных для конкретного рынка, и устраняет риск несоответствия напряжения. Панель, изготовленная в Корее и отправленная в Германию, Японию или США, включается правильно без замены модуля питания или каких-либо настроек оборудования. Один номер детали охватывает все рынки.

XGP-ACF2 напрямую сравнивается с XGP-AC23 (фиксированный вход 220 В, выход 8,5 А) и XGP-DC42 (вход 24 В постоянного тока). AC23 имеет более высокую токовую мощность для большего количества модулей, но требует фиксированного источника питания 220 В переменного тока. DC42 обслуживает установки, где 24 В постоянного тока является основным распределительным напряжением панели. ACF2 является правильным выбором, если универсальное входное напряжение и выходная мощность 6 А соответствуют требованиям установки.

Ключевые характеристики

6A Текущий бюджет — требования к проектированию системы

Выходной ток 6 А XGP-ACF2 — это общее напряжение 5 В постоянного тока, доступное для каждого модуля, установленного в одной базе XGT. Каждый тип модуля потребляет определенный ток из этого бюджета. Типичные розыгрыши:

• Модуль ЦП XGI-CPUU: ~ 0,96 А
• Стандартный цифровой модуль ввода-вывода: ~0,2 А
• Аналоговый модуль ввода-вывода: ~0,3 А
• Модуль связи: ~0,3А

Типичная конфигурация — один ЦП (0,96 А) + двенадцать цифровых модулей ввода-вывода (2,4 А) + два модуля связи (0,6 А) — потребляет примерно 3,96 А, оставляя запас более 2 А. Этот запас позволяет разместить дополнительные модули и обеспечить стабильное регулирование при изменяющихся нагрузках.

Перед включением питания системы необходимо рассчитать сумму потребляемого тока всех установленных модулей и сверить с пределом 6 А. При перегрузке источника питания напряжение на шине 5 В постоянного тока опускается ниже диапазона регулирования ±2 %, что приводит к периодическим сбросам модуля, ошибкам связи и непредсказуемому поведению ЦП, а не к полному отключению, что затрудняет диагностику условий перегрузки, чем серьезную неисправность.

Выбор пускового тока и защиты цепи

Пиковый бросок тока ≤20 А при включении питания является параметром, определяющим правильную защиту восходящей цепи. Стандартный быстродействующий предохранитель, номинал которого близок к установившемуся рабочему току, сработает при броске напряжения. Правильный выбор защиты:

• Предохранители с задержкой срабатывания (инерционные):Дайте возможность пройти кратковременному пусковому току, обеспечив защиту от перегрузки по току при длительных неисправностях.
• Автоматические выключатели с характеристикой типа D:Мгновенное отключение при превышении номинального тока в 10–20 раз, компенсируя броски и защищая от длительной перегрузки.

На объектах, где несколько стоек XGT включаются одновременно после сбоя, совокупный бросок напряжения от всех силовых модулей также необходимо учитывать на уровне распределительного щита.

Сценарии применения

Глобальное развертывание машины:OEM-панели управления на базе XGT поставляются клиентам в Японии (100 В переменного тока), Германии (230 В переменного тока) и США (120 В переменного тока) — все они используют один и тот же XGP-ACF2 без модификации оборудования или наличия на складе для конкретного рынка.

Установка новой системы XGT:Стандартный модуль питания для сборок систем XGI и XGR, где имеется сеть переменного тока, а выходная мощность 6 А соответствует запланированному количеству модулей.

Замена XGP-ACF2 в существующих установках XGT:Прямая замена в случае выхода из строя оригинального модуля питания. Никакой настройки не требуется — установите, включите питание и убедитесь, что выходное напряжение 5 В постоянного тока находится в пределах ±2 %.

Часто задаваемые вопросы

В1: Что произойдет, если общий ток модуля превысит 6А?

Выходное напряжение падает ниже 4,9 В (нижний предел ±2%), вызывая пограничные логические уровни в установленных модулях. В зависимости от серьезности источник питания может перейти в режим ограничения тока или отключиться. Режим сбоя обычно носит прерывистый, а не жесткий характер — происходит сброс модулей, возникают ошибки связи, а поведение процессора становится непредсказуемым. Всегда проверяйте общее потребление тока всеми установленными модулями перед подачей питания на систему.

Вопрос 2: Требуется ли для XGP-ACF2 переключатель напряжения для работы от 100 В до 220 В?

Нет. XGP-ACF2 — это настоящий универсальный входной источник питания — селекторного переключателя не существует, потому что он не нужен. Подключите его к любому источнику переменного тока напряжением от 85 В до 264 В переменного тока с частотой 47–63 Гц, и он будет работать правильно. Внутренняя силовая электроника автоматически регулирует выходную мощность независимо от входного напряжения в заданном диапазоне.

Вопрос 3. Является ли пусковой ток ≤20 А гарантированным максимальным или типовым значением?

Это максимум — фактический бросок зависит от угла фазы питающего напряжения в момент подачи питания, температуры конденсатора и сопротивления линии. На фазе пикового переменного напряжения пусковой ток обычно самый высокий; при пересечении нуля оно минимально. Значение ≤20 А является наихудшим значением для выбора защитного устройства.

Вопрос 4. Можно ли использовать XGP-ACF2 в конфигурациях ЦП с резервированием XGR?

Да. В конфигурациях с резервированием XGR каждое шасси имеет собственный независимый модуль питания. XGP-ACF2 питает модули собственной базы независимо от питания партнерского шасси. Проверьте конкретные требования к конфигурации XGR в документации системы LS Electric XGT, чтобы подтвердить соответствующий вариант силового модуля для каждого шасси.

В5: Что означает допуск DC5V ±2% для работы модуля?

Выходное напряжение гарантированно остается в диапазоне от 4,9 В до 5,1 В при всех указанных условиях эксплуатации. Все модули XGT рассчитаны на правильную работу в этом диапазоне. Если напряжение питания выходит за пределы ±2% — из-за перегрузки, выхода входного напряжения за пределы допустимого диапазона или отказа модуля — запасы логического напряжения в установленных модулях становятся маргинальными, что приводит к периодическим сбоям, описанным в Q1.
