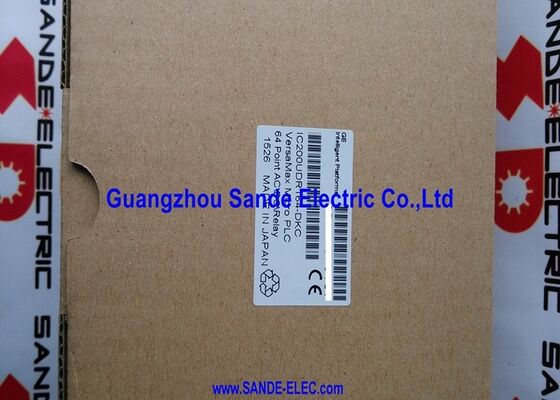

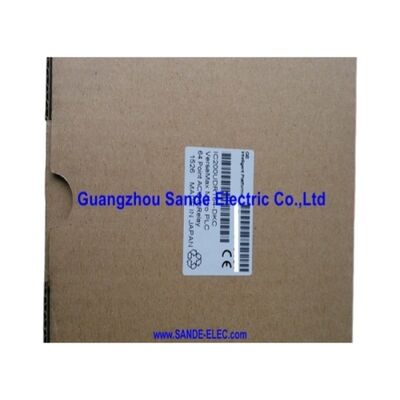

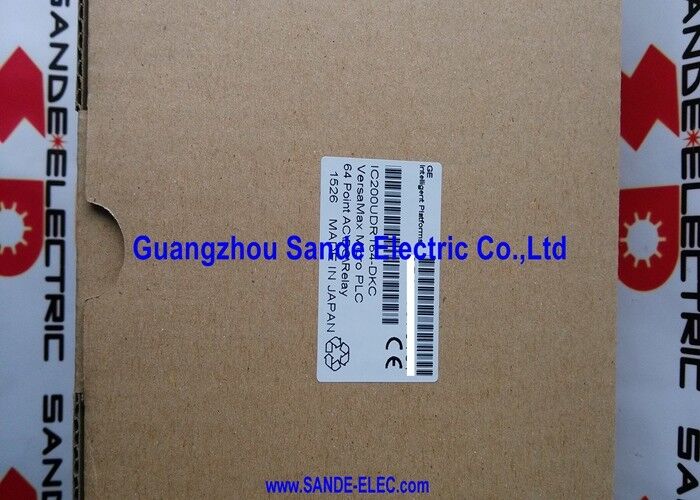

Модуль IC200UDR164-DKC IC2OOUDR164-DKC IC200UDR164DKC

IC200UDR164-DKC∙ GE Fanuc VersaMax Micro PLC ∙ 40 DI + 24 формы C реле / 120 ∙ 240VAC / 8 HSC / RS-232C / до 4 расширительных единиц / Rev DKC

64-точечный ПЛК с переменным током 1 корпус, без отдельного источника питания

IC200UDR164-DKC представляет собой полный микро-PLC который внутренне преобразует и распределяет энергию в логику PLC и все 40 входных схем.

"164" в номере части несет ключевую спецификацию: 120 ′′ 240VAC Входной мощности. Ее эквивалент, IC200UDR064, обеспечивает тот же 40DI + 24 реле I / O, но работает от 24VDC питания.Обе модели функционально идентичны в логике, и I/O ¢ напряжение питания является единственным критерием отбора между ними.

Суффикс DKC идентифицирует аппаратное пересмотр этой сборки.DKC) отражают обновления компонентов или изготовления при сохранении программной и функциональной совместимости с другими пересмотрами IC200UDR164.

Основные характеристики

Форма С реле ∙ Три терминала, одна выходная точка

Каждый из 24 выходов реле является формой C (SPDT): обычно открытые (NO), обычно закрытые (NC) и общие (COM) терминалы доступны на терминальной полосе.

Для машиностроителей эта контактная форма предлагает гибкость без дополнительного оборудования.Один выход может одновременно закрыть "работающую" схему лампы состояния (NO) и открыть "остановленную" схему блокировки (NC). COM терминал принимает любое напряжение в пределах переключателя релета ≈ 120VAC нагрузки, 230VAC нагрузки, и 24VDC нагрузки подключаются к одному и тому же реле выходного банка без изоляции оборудования,потому что контакт реле гальванически отделен от внутреннего логического питания ПЛК.

Сценарии применения

панель переменного тока с устройствами смешанного напряжения:Устройство подключается к магистрали питания напрямую.Выходы реле самостоятельно переключают контакторы двигателей 230VAC на одной группе и 24VDC электромоторные клапаны на другой все из одного банка реле без оборудования для разделения напряжения.

Подсчет партий производства:Все 8 счетчиков работают одновременно, накапливая количество продуктов между сканированиями программы без потерь.

Распределенная автоматизация:Базовый IC200UDR164-DKC плюс 4 расширительных блока, достигающие 128 В/В в общей сложности, охватывающих полную машину без перехода на более крупную архитектуру ПЛК.

Частые вопросы

Вопрос 1: Как IC200UDR164-DKC обрабатывает положительные и отрицательные логические входы?

Все 40 входных точек поддерживают как положительную, так и отрицательную логику (источник PNP и NPN sink) с помощью конфигурации проводки.PNP (положительная логика) проводки полевого устройства для подачи тока в входный терминал; NPN (отрицательная логика) проводки его, чтобы тянуть ток от терминала к общему.

Вопрос 2: Какое программное обеспечение и языки программирования поддерживает IC200UDR164-DKC?

Proficy Machine Edition - это основная среда программирования для ПЛК VersaMax Micro.Подключение к IC200UDR164-DKC осуществляется через порт программирования RS-232C с использованием кабеля IC200CBL001 или эквивалентного. Proficy Machine Edition поддерживает диаграмму лестницы (LD) и список инструкций (IL).

Q3: Могут ли выходы реле переключать как переменные, так и постоянные нагрузки из одного и того же банка вывода?

Каждый общий (COM) терминал реле Form C принимает напряжение питания поля независимо от внутренней логики ПЛК.Различные выходы в одном банке могут переключать различные напряжения поля одновременно 1 реле при 120VACУбедитесь, что напряжение и ток конкретной нагрузки находятся в пределах номинальной мощности переключения реле.

Q4: Какие типы расширителей VersaMax Micro совместимы?

VersaMax Micro расширительные устройства, охватывающие цифровые входы, цифровые выходы (реле и транзисторные типы), аналоговые В/В и комбинированные цифровые/аналоговые конфигурации совместимы.До четырех расширительных блоков любой смеси подключаются к расширительному разъему базового блокаКабель IC200CBL501 обычно используется для подключения расширительного блока.

Вопрос 5: Каково время ожидания питания переменного тока на IC200UDR164-DKC?

The AC power supply section provides a hold-up time of 10 milliseconds at 85 to 100VAC input voltage — the PLC continues operating for 10ms after a supply dropout at low-line AC voltage before the internal DC bus collapsesПри нормальном напряжении питания время ожидания превышает этот минимум.Особенно актуально в объектах с нестабильным снабжением коммунальными услугами.
