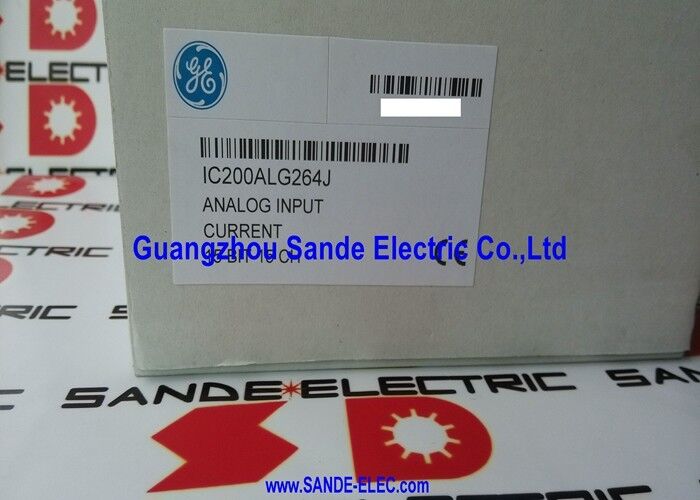

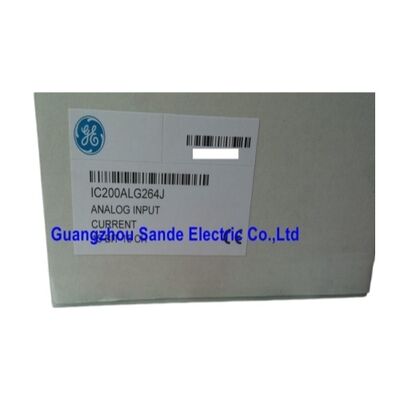

Модуль IC200ALG264J

GE Fanuc IC200ALG264J | 15-канальный 15-битный аналоговый токовый вход VersaMax — 4–20 мА / 0–20 мА / ±0,3 % / 7,5 мс / Обнаружение обрыва провода / Версия J

15 каналов с разрядностью 15 бит — необычно высокая плотность для модуля токового ввода

Большинство модулей аналогового ввода в компактных модульных платформах ввода-вывода имеют 4 или 8 каналов. IC200ALG264J обеспечивает 15 несимметричных токовых каналов из одного слота модуля — почти вдвое больше количества каналов, чем у стандартного 8-канального модуля. Для систем управления с большим количеством передатчиков, где технологический блок, служебный пакет или модульная машинная ячейка концентрируют от 10 до 15 аналоговых точек измерения в одном шкафу, 15 каналов из одного слота модуля являются реальным преимуществом конструкции. Два 8-канальных модуля, занимающие две позиции несущей, по сравнению с одним 15-канальным модулем, занимающим одну позицию, дают измеримую разницу в пространстве панели и бюджете несущей.

Разрешение 15 бит (32 768 отсчетов) обеспечивает погрешность 0,0031% на отсчет во всем диапазоне 4–20 мА. При таком разрешении модуль не является ограничивающим фактором точности системы — точность калибровки полевых датчиков и стабильность контура питания 4–20 мА обычно определяют практическую точность измерений. Указанное для модуля значение ±0,3% при 25°C соответствует точности стандартных HART-совместимых датчиков 4–20 мА.

Ключевые характеристики

Выбираемый входной диапазон — 4–20 мА или 0–20 мА.

IC200ALG264J принимает сигналы тока 4–20 мА или 0–20 мА. Выбор входного диапазона определяет, какие типы полевых преобразователей можно подключить:

4–20 мА (активный ноль):Стандарт практически для всех датчиков промышленных процессов — давления, расхода, уровня, температуры и аналогового положения. Живой ноль 4 мА позволяет обнаружить обрыв цепи: ток ниже 4 мА (обычно ниже 2–3 мА) указывает на обрыв провода или неисправность передатчика, а не на достоверное измерение нижнего уровня. Функция обнаружения обрыва провода IC200ALG264J контролирует ток каждого канала и выдает диагностический сигнал тревоги, когда сигнал 4–20 мА падает ниже порога обнаружения.

0–20 мА (мертвый ноль):Используется некоторыми старыми передатчиками и генераторами сигналов. Отсутствие живого нуля означает, что показания обрыва провода идентичны реальному измерению с нулевым выходным сигналом — в этом режиме невозможно обнаружение обрыва цепи. Если полевые датчики относятся к типу 0–20 мА, выберите этот диапазон; если полевые датчики относятся к типу 4–20 мА, всегда выбирайте 4–20 мА, чтобы сохранить диагностические возможности.

Обнаружение обрыва провода — практическое преимущество диагностики

В технологической панели с 15 датчиками, подключенными к одному IC200ALG264J, определение того, какой датчик имеет обрыв провода контура без обнаружения обрыва провода, требует измерения каждого контура вручную. При активном обнаружении обрыва провода (режим 4–20 мА) модуль генерирует отчет о неисправности для конкретного канала, ток контура которого упал ниже порогового значения — обслуживающий персонал сразу знает, какой прибор нужно проверить, без физического доступа к панели.

Такая идентификация ошибок по конкретному каналу сокращает время устранения неполадок на панелях с большим количеством передатчиков и позволяет осуществлять удаленный диагностический мониторинг с помощью носителя VersaMax и программы ПЛК, предупреждая операторов о сбоях в контуре до того, как они повлияют на управление процессом.

Сценарии применения

Приборы технологического узла:12 датчиков давления, 2 датчика расхода и 1 датчик уровня на компактной технологической платформе. IC200ALG264J собирает все 15 сигналов в одном модуле, при этом обнаружение обрыва провода сигнализирует о любом сбое контура передатчика контроллеру блока на базе VersaMax.

Система управления инженерными сетями:Автоматизация здания, холодильная установка или система водоподготовки контролируют множество аналоговых параметров (расход охлажденной воды, перепад давления, уровни в резервуарах) с помощью компактного узла ввода-вывода VersaMax.

Сбор данных с помощью нескольких передатчиков:OEM-машина, измеряющая 15 аналоговых переменных процесса (температура, давление, положение привода с помощью датчиков положения 4–20 мА) с одного носителя VersaMax, все с 15-битным разрешением и частотой обновления 7,5 мс.

Часто задаваемые вопросы

Вопрос 1: Что означает суффикс версии «J» на IC200ALG264J?

Суффикс J идентифицирует аппаратную версию J базового модуля IC200ALG264J. Изменения в семействе аналоговых модулей VersaMax отражают обновления компонентов или производственные изменения, сохраняя при этом функциональную совместимость. По метке версии установленного модуля проверьте, требуется ли соответствие версий для конкретной установки — большинство версий функционально взаимозаменяемы для одной и той же функции модуля.

В2: Можно ли изменить входной диапазон для каждого канала или он одинаков для всех 15 каналов?

Выбор входного диапазона (4–20 мА или 0–20 мА) обычно устанавливается для всего модуля, а не для отдельного канала. Из технического описания модуля IC200ALG264J и руководства по настройке VersaMax проверьте, поддерживается ли выбор индивидуального диапазона каналов аппаратно или им необходимо управлять в программе ПЛК посредством масштабирования.

В3: Какой оператор связи требуется для IC200ALG264J?

IC200ALG264J — это модульный модуль ввода-вывода VersaMax, требующий совместимого носителя VersaMax для физического монтажа и связи через объединительную плату. Конкретный тип носителя (IC200CHS002, IC200CHS005 и т. д.) определяет количество слотов модуля и архитектуру объединительной платы. Прежде чем указывать дополнительные аналоговые модули, подтвердите установленный в системе носитель.

Вопрос 4. Является ли частота обновления 7,5 мс задержкой для всех 15 каналов одновременно?

7,5 мс — это время цикла преобразования и обновления модуля для всех 15 каналов. Все каналы завершают один цикл аналого-цифрового преобразования за 7,5 мс. Это значение не зависит от времени сканирования объединительной платы VersaMax и времени сканирования программы ПЛК — общая задержка от полевого преобразователя до памяти ПЛК представляет собой сумму всех трех.

В5: Откуда взят IC200ALG264J?

Через авторизованного дистрибьютора GE Fanuc и послепродажного обслуживания устройств ввода-вывода VersaMax — дилеров запчастей для промышленной автоматизации и проверенных поставщиков запасных частей. Проверьте номер детали IC200ALG264J и суффикс версии на этикетке установленного модуля. Платформа VersaMax получила широкое распространение; Доступность на послепродажном рынке аналоговых модулей ввода-вывода обычных версий, как правило, надежна.
