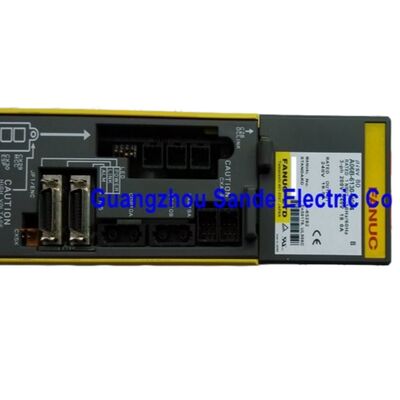

FANUC A06B-6130-H004 — Одноосевой сервоусилитель серии Beta i, интерфейс FSSB, 80А

Идентификация продукта

Номер детали: A06B-6130-H004

Серия: FANUC MELSERVO Beta i (βi) Series

Обозначение модели: SVM1-80i (одноосевой сервомодуль, класс 80А)

Интерфейс: FSSB — FANUC Servo Serial Bus (оптоволокно)

Руководство по эксплуатации: B-65322

Что представляет собой данный блок

Среди линейки сервоусилителей FANUC Beta i, A06B-6130-H004 занимает определенную и четко определенную нишу: это одноосевой модуль на 80А — самый мощный блок в первом поколении серии Beta i SVM1. В то время как более мелкие варианты H001 (20А) и H002 (40А) обслуживают оси с меньшей нагрузкой, H004 предназначен для осей, требующих высокой постоянной силы тока и быстрого отклика при ускорении: автоматические сменщики инструмента, механизмы поворота револьверной головки и прецизионные поворотные или линейные оси, часто встречающиеся на станках для электроэрозионной обработки.

Что отличает все семейство усилителей Beta i от серии Alpha iSV, так это их архитектура. A06B-6130-H004 не является модулем в традиционном смысле — он имеет собственный интегрированный блок питания, что делает его электрически автономным. Это позволяет устанавливать его в любом месте станка, независимо от внешнего блока питания PSM. Для производителей станков, проектирующих компактные шкафы управления или размещающих привод близко к обслуживаемой оси, эта независимость является реальным практическим преимуществом.

Связь с ЧПУ FANUC осуществляется по FSSB — FANUC Servo Serial Bus — с использованием оптоволоконного кабеля. Оптоволоконное соединение устраняет подверженность электрических сигнальных кабелей помехам на расстояниях, обычных для станков, а высокоскоростная синхронная связь по протоколу FSSB позволяет семействам систем управления 0i-C и 0i-D достигать точной синхронизации положения по нескольким осям для всех подключенных приводов одновременно.

Технические характеристики

Встроенный блок питания: почему это важно на производстве

Стандартная архитектура сервоприводов FANUC Alpha i включает общий модуль питания (PSM), который обеспечивает питание шины постоянного тока для нескольких модулей SVM, соединенных последовательно на общей шине. Серия Beta i SVM1, включая A06B-6130-H004, использует совершенно другой подход. Каждый блок имеет собственный выпрямитель и ступень шины постоянного тока — внешний PSM не требуется.

С точки зрения проектирования станка, эта автономная архитектура имеет реальные последствия. Установка проще: один набор трехфазных входных соединений, одна линия питания управления 24 В постоянного тока и один оптоволоконный кабель FSSB. Нет последовательности напряжения на шине, нет общего PSM, который нужно рассчитывать исходя из комбинации нагрузок на оси, и нет риска, что неисправность PSM выведет из строя несколько осей одновременно. Если в A06B-6130-H004 возникнет неисправность, станок потеряет одну ось — а не все оси, использующие общий источник питания.

Для ремонтных бригад действует та же логика. Замена A06B-6130-H004 — это простая замена: отключите трехфазное питание, выходную мощность двигателя, оптоволокно FSSB, питание управления 24 В и кабель тормоза, если он установлен. Заменяемый блок поставляется с уже интегрированным источником питания. Никаких расчетов мощности PSM, никакой повторной настройки шины.

Связь FSSB: связь с ЧПУ

FSSB — FANUC Servo Serial Bus — это проприетарный высокоскоростной протокол последовательной связи FANUC для подключения ЧПУ к сервоусилителям. A06B-6130-H004 подключается к порту FSSB ЧПУ через оптоволоконный кабель, и оптоволоконная среда — это не случайная деталь. Среда станков генерирует значительные электромагнитные помехи: приводы с регулируемой частотой, индукционный нагрев, реле, импульсные источники питания — все это создает шум, который может искажать сигнальные медные кабели на длинных участках от шкафа до оси. Оптоволокно не имеет электрического потенциала и не подвержено ни одному из них.

Что касается связи, FSSB работает синхронно с циклом интерполяции ЧПУ. Каждая команда положения, каждый пакет обратной связи с энкодера и каждый обмен параметрами между ЧПУ и A06B-6130-H004 происходят синхронно с циклом вычислений ЧПУ — обычно 1 мс в стандартных системах 0i, с более быстрыми вариантами цикла, доступными в системах серии 30i. Эта синхронная связь обеспечивает плавное, точное скоординированное движение по осям, поскольку ЧПУ точно знает, когда каждый привод выполнит каждый инкремент положения.

Типичные применения на станках

Ось автоматического сменщика инструмента (ATC). Рычаг ATC на вертикально-фрезерном станке — механизм, который физически извлекает инструмент из шпинделя, перемещается к магазину инструментов и возвращает новый инструмент — должен быстро и многократно выполнять свой цикл в течение всей смены. Быстрое ускорение до заданного положения, четкое замедление и остановка, надежное торможение во время смены инструмента. Пиковая мощность 80А A06B-6130-H004 обеспечивает запас крутящего момента при ускорении, необходимый оси ATC, а связь FSSB обеспечивает задержку подтверждения положения, необходимую для блокировки движения ATC с ориентацией шпинделя и последовательностями зажима/разжима инструмента.

Ось поворота револьверной головки токарного станка с ЧПУ. Поворот револьверной головки на токарных станках по характеру похож на работу ATC: короткие, быстрые, точные перемещения к позициям индексации, выполняемые много раз в час. Высокий пиковый ток для быстрого ускорения, хорошее удержание положения после индексации и надежное восстановление после нагрузок на кончике инструмента во время резки. Токарные станки FANUC серии 0i с револьверными головками в диапазоне размеров двигателей βiS полностью соответствуют области применения A06B-6130-H004.

Станки для электроэрозионной обработки проволокой и по копирам. Станки для электроэрозионной обработки проволокой и по копирам используют сервооси для управления положением электрода с очень высоким разрешением и хорошо демпфированным откликом. Нагрузки на ось часто низкие, но требование к полосе пропускания по положению высокое — ЧПУ нуждается в быстром отклике привода на команды точной коррекции положения. Связь FSSB и обратная связь по энкодеру βiS обеспечивают низкую задержку от команды до отклика.

Четвертая и пятая оси на фрезерных станках. Поворотные столы и наклонные столы на фрезерных станках требуют сервооси, соответствующей двигателю, приводящему в движение стол. Для небольших поворотных столов в диапазоне двигателей βiS, A06B-6130-H004 обеспечивает правильный номинальный ток в сочетании с интерфейсом FSSB, который естественно интегрируется в существующую конфигурацию системы управления серии 0i или 30i.

Внутреннее аппаратное обеспечение: что внутри

A06B-6130-H004 построен на трех функциональных узлах. Силовой каскад содержит один транзисторный модуль (IGBT) на 50А, который выполняет инверсию ШИМ от шины постоянного тока к трехфазному выходу двигателя. Плата коммутации — A16B-3200-051x — обеспечивает уровень соединения между силовым каскадом, разъемами и платой управления. Плата управления — A20B-2101-005x — обрабатывает связь FSSB, обработку контура тока, декодирование обратной связи с энкодера и весь мониторинг защиты.

Из этих трех, транзисторный модуль является единственным силовым компонентом, доступным отдельно для ремонта на уровне плат. Две печатные платы не доступны в качестве отдельных запасных частей по стандартным каналам; если одна из плат выходит из строя, экономичным решением является либо полная замена блока, либо специализированный ремонт с соответствующим испытательным оборудованием. Предохранители и внутренний вентилятор охлаждения также обслуживаются как отдельные компоненты, что охватывает наиболее распространенные элементы обслуживания, связанные со старением.

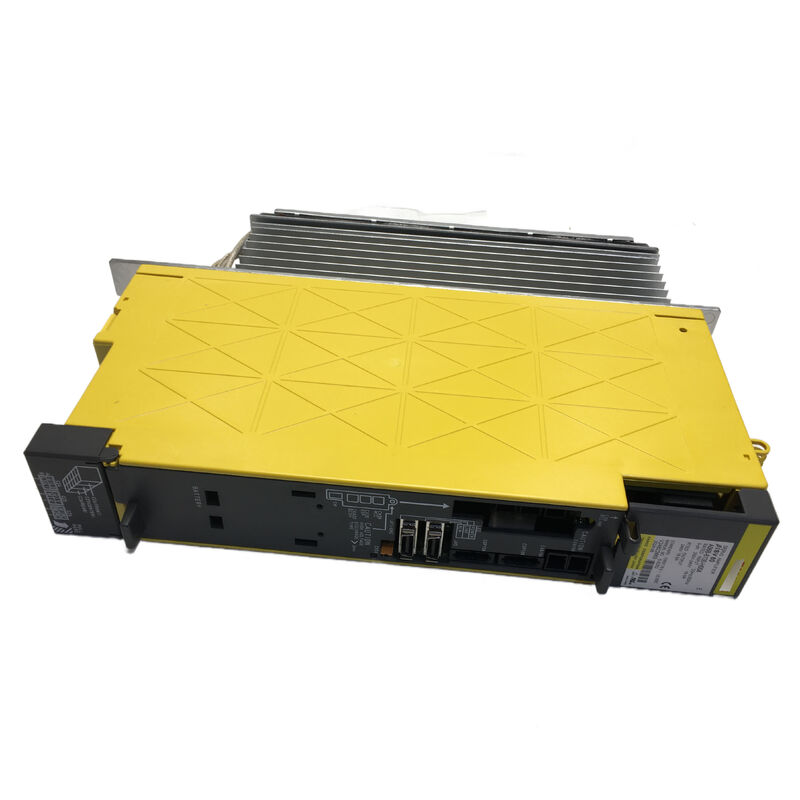

Форм-фактор 263 × 335 × 59 мм — узкий и высокий — отражает стандартный размер FANUC Beta i для монтажа на рейку в шкафу. Блоки монтируются вертикально с ребрами радиатора, ориентированными для вертикальной естественной конвекции, дополняемой внутренним вентилятором с принудительной подачей воздуха. Глубина 59 мм позволяет создавать относительно компактные компоновки шкафов даже при установке нескольких блоков рядом.

Контекст серии Beta i: семейство A06B-6130

Серия A06B-6130 охватывает весь диапазон одноосных усилителей SVM1 первого поколения Beta i. H004 является вариантом с самым высоким током:

Все четыре имеют одинаковый оптоволоконный интерфейс FSSB, одинаковую автономную архитектуру питания и одинаковый рабочий диапазон 0°C–55°C. Выбор между ними определяется номинальным и пиковым током приводимого в движение серводвигателя. Соответствие номинального тока усилителя двигателю имеет решающее значение: недостаточный усилитель достигнет своего предела пикового тока при ускорении и вызовет сигнал перегрузки по току, в то время как избыточный усилитель не дает никаких преимуществ и занимает место в шкафу.

Основные моменты установки и обслуживания

Зазор для охлаждения. Внутренний вентилятор забирает воздух через ребра радиатора. Руководства по установке Mitsubishi и FANUC для стоечных приводов этого типа обычно требуют минимальных зазоров над и под блоком для воздушного потока — заблокированные зазоры приводят к повышению температуры радиатора и преждевременному износу транзисторного модуля. Убедитесь, что установленное положение обеспечивает адекватную вентиляцию согласно руководству B-65322.

Управление питанием 24 В постоянного тока. Источник питания 24 В постоянного тока для платы управления должен быть взят из основной шины 24 В станка, но с индивидуальным предохранителем для каждого усилителя, чтобы предотвратить выход из строя платы управления, который может привести к отключению всей шины 24 В и сбою других цепей управления одновременно.

Обращение с оптоволоконным кабелем. Оптоволоконные кабели FSSB имеют спецификацию минимального радиуса изгиба. Резкие изгибы у разъема или вдоль кабеля вызывают потери при вставке, которые в конечном итоге приводят к ошибкам связи — ошибкам обнаружения оси или ошибкам синхронной связи на дисплее ЧПУ. При прокладке оптоволокна избегайте плотного стягивания кабеля стяжками к металлическим краям или через острые углы.

Обслуживание вентилятора. Внутренний вентилятор охлаждения имеет ограниченный срок службы, обычно указываемый в документации по техническому обслуживанию FANUC примерно в 20 000–30 000 часов работы. В станках, работающих в две или три смены, это означает рекомендуемый интервал проверки или замены вентилятора в несколько лет. Отказ вентилятора приводит к тепловым срабатываниям при более низких уровнях нагрузки, чем ожидалось, и, в конечном итоге, к повреждению транзисторного модуля из-за длительного перегрева.

Проверка параметров после замены. При первом включении после замены A06B-6130-H004 ЧПУ выполнит последовательность инициализации сервопривода через FSSB. Убедитесь, что параметр типа серводвигателя правильно установлен для двигателя оси, что обратная связь по энкодеру активна и что исходное положение оси восстановлено, если станок использует систему абсолютного энкодера.

Часто задаваемые вопросы

В1: Какие системы ЧПУ совместимы с A06B-6130-H004?

A06B-6130-H004 обменивается данными через оптоволоконный интерфейс FSSB (FANUC Servo Serial Bus) и совместим с семействами ЧПУ FANUC Series 0i-C, 0i-D, 30i, 31i и 32i. Он не совместим со старыми системами управления FANUC, предшествующими FSSB, а также с усилителями SVM серии Alpha i, которые используют общую шину постоянного тока с модулем питания PSM.

В2: Какие серводвигатели приводит в действие A06B-6130-H004?

Он предназначен для серводвигателей серии FANUC βiS (Beta i S) в соответствующем диапазоне токов — в основном для таких моделей, как βiS 12/3000 и βiS 22/3000. Двигатель должен соответствовать пиковой мощности усилителя 80А / номинальному току 18.5А. Попытка привести в действие более крупный двигатель, требующий более 80А пикового тока, приведет к срабатыванию защиты от перегрузки по току.

В3: Требует ли A06B-6130-H004 внешний модуль питания FANUC PSM?

Нет. В отличие от усилителей серии Alpha iSV, A06B-6130-H004 имеет собственный интегрированный источник питания и подключается непосредственно к трехфазной линии переменного тока 200–240 В. Внешний модуль PSM не требуется, что упрощает как электрическую установку, так и компоновку шкафа.

В4: Какие сигналы тревоги указывают на неисправность A06B-6130-H004, и что следует проверить в первую очередь?

Наиболее распространенными индикаторами неисправности являются сигналы тревоги инвертора (SV alarm 401/421 на FANUC 0i), сигналы перегрузки по току и ошибки обнаружения оси на дисплее ЧПУ. Прежде чем предполагать, что усилитель вышел из строя, проверьте следующее: убедитесь, что оптоволоконный кабель FSSB полностью вставлен и не поврежден; подтвердите наличие и соответствие напряжения питания управления 24 В постоянного тока; проверьте, работает ли внутренний вентилятор охлаждения; и осмотрите входные предохранители. Если все это проверено, неисправность, скорее всего, находится внутри усилителя — транзисторный модуль, плата управления или силовая плата.

В5: Можно ли заменить внутренние платы (A20B-2101-005x, A16B-3200-051x) отдельно?

Эти печатные платы не доступны в качестве отдельных запасных частей по стандартным каналам. В случае неисправности на уровне платы практические варианты — это специализированный ремонт всего блока в ремонтном центре, имеющем опыт работы с FANUC, или обмен на восстановленный A06B-6130-H004. Внутренний транзисторный модуль, предохранители и вентилятор охлаждения могут быть заменены отдельно и покрывают наиболее распространенные отказы, связанные с износом.
