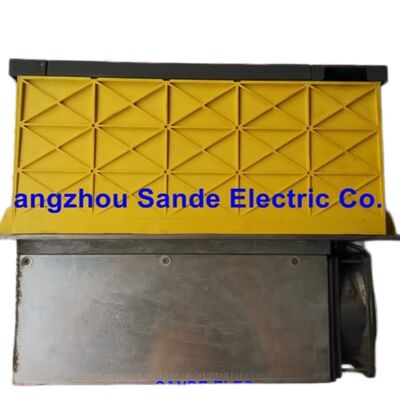

FANUC A06B-6088-H226#H500 Модуль усилителя спиндового альфа

SPM-26 ∙ Интерфейс 1 типа ∙ Ввод 283 ∙ 325 ВДК ∙ Выход 230 ВАК / 111А ∙ Альфа аП40 / Модель 26 Шпиндельный мотор ∙ Серия 200В ∙ Внутренние печатные платы: A16B-2202-0432 + A20B-1006-0482

Один шаг вперёд в сборке и это видно

В рамках семейства модулей FANUC Alpha с приводом на спинделе каждый шаг вверх по лестнице мощности приводит к измеримому увеличению тока, который может выдержать спиндль машины.A06B-6088-H226#H500 находится прямо над SPM-22 в серии A06B-6088, имеющий тот же интерфейс типа 1 и ту же архитектуру класса 200 В, но обеспечивающий номинальный выходный ток 111 А, а не 95 А SPM-22. That 17% increase in available current is what makes the H226 the right module for the next tier of FANUC Alpha spindle motors — those requiring more continuous torque and higher transient capacity than the SPM-22 can provide.

Обозначение SPM-26 обозначает этот модуль как модуль среднего класса в семействе A06B-6088.оба из которых распространены в горизонтальных и вертикальных центрах обработки, требующих серьезной способности удалять металлы в течение длительных производственных циклов.

Технические спецификации

H226 против H222: Понимание Step-Up

Как SPM-22 (A06B-6088-H222), так и SPM-26 (A06B-6088-H226) имеют одну и ту же ПКУ управления A16B-2202-0432 и одну и ту же архитектуру интерфейса типа 1.Они живут в том же физическом формате шкафа.Техник, знакомый с одной, сразу будет чувствовать себя комфортно с другой.

Разница в уровне мощности.H226 использует A20B-1006-0482 панель питания, а не H222 A20B-1006-0481 - физически похожий, но электрически отличающийся сборки, которая поддерживает более высокий 111A непрерывной выходной рейтингЭтот более высокий потолок тока означает, что SPM-26 может поддерживать требования к крутящему моменту больших двигателей спиндового спинта Альфы, не достигая термического предела усилителя во время длительных отключений.На машинах, работающих на крупнодиаметровых мельницах, тяжёлые работы с бурением, или высокие циклы наноса в жестких материалах, что дополнительное пространство для течения является тем, что отличает плавную непрерывную работу от неудобства перегрузки сигналов.

The two modules are not substitutable for each other without parameter verification and motor compatibility confirmation — the spindle motor parameters stored in the drive must match the actual connected motor, и использование SPM-22 вместо SPM-26 ограничит доступный крутящий момент шпинделя, если двигателю требуется более высокий ток.

Совместимость двигателей: Альфа Модель 26 и aP40

Линейка спиндовых двигателей FANUC серии Alpha была построена на сопоставлении конкретных этапов мощности с конкретными характеристиками двигателя. The A06B-6088-H226#H500 is the correct drive for the Alpha Model 26 and aP40 spindle motors — both mid-range AC spindle motors that appeared across a broad range of machine tool OEM specifications during the Alpha platform's production years.

В частности, aP40 был выбором для двигателей с шпинделями для производителей станков обработки, которые строили машины в классе мощности шпинделя 15 ≈ 30 кВт.Сочетание постоянного крутящего момента и постоянной мощности, интегрированная обратная связь датчиков Alpha и совместимость с системой модулей 200V Alpha сделали его стандартной парой на машинах, продаваемых в аэрокосмической промышленности, форм и штампов, и общих приложениях цеха.Где шпиндель машины несет этот мотор, H226#H500 - указанный модуль.

Интерфейс датчика типа 1 на этом модуле поддерживает датчик M, кодировщик положения и магнитный датчик, используемый для ориентации шпинделя 11, 15, 16i, 18i, и 21i CNC-управления ожидают при общении с этими конфигурациями двигателя шпинделя.

Регенерация энергии в архитектуре A06B-6088

One of the design features that FANUC highlighted across the Alpha module family is power source regeneration — the ability to return braking energy from the spindle motor back to the power supply line rather than dissipating it as heat in a braking resistorКогда шпиндель с высокой инерцией замедляется от максимальной скорости до остановки, кинетическая энергия двигателя должна куда-то уходить.В системе Альфа-модуля, модуль питания (PSM) обрабатывает регенерацию, а модуль усилителя шпинделя доставляет тормозный ток обратно через магистраль постоянного тока в PSM, который подает его обратно в питание переменным током.

Для H226 эта архитектура имеет практическое значение. Энергия, высвобождаемая при быстром замедлении от 8,0 до 8,0 м/с, вызывает значительную инерцию ротора.000 оборотов в минуту - это не тривиальноБез регенерации энергии для этого требуется большое количество специальных тормозных резисторов с соответствующим тепловым управлением.энергия переходит в подачу., уменьшая теплопроизводство в шкафу и снижая чистый расход энергии машины в течение всего дня производства.

Модуль H226 сам по себе не выполняет регенерацию самостоятельно, это функция на уровне системы, распределенная между SPM и PSM.Обеспечение регенеративной мощности PSM соответствует объединенным требованиям серво и шпинделя машины является частью правильного размещения системы.

Внутренние ПХБ: две платы, две функции

Физически A06B-6088-H226#H500 содержит две основные платы, работающие совместно.

ВA16B-2202-0432 Контрольный ПКБобрабатывает всю информацию: последовательная связь с CNC через последовательную связь FANUC Spindle, генерация текущих команд на основе скорости и позиции, мониторинг сигнализации,Хранение параметров NVRAM, и 7-сегментный дисплей передней панели, который предоставляет технику обслуживания коды состояния и неисправности.АЛ-16, AL-17, AL-18), эта доска является центром изоляции ошибок.

ВA20B-1006-0482 ПКБ мощностиуправляет фактическим преобразованием мощности постоянного тока в трехфазный переменный ток при заказанной амплитуде и частоте. Он содержит схемы управления шлюзами для транзисторов IGBT, детектор постоянного тока,измерение тока на выходной фазе, и защитные схемы оборудования, которые обнаруживают перенапряжение и перенапряжение на уровне кремния, прежде чем они могут повредить транзисторы.и 30 все указывают на энергоэтап и его связанные компоненты.

Ни одна из пластин не продается или не заменяется как отдельный компонент. Специалисты FANUC поставляют и обслуживают полную сборку модуля.

Ссылка на сигнализацию: чтение на переднем экране

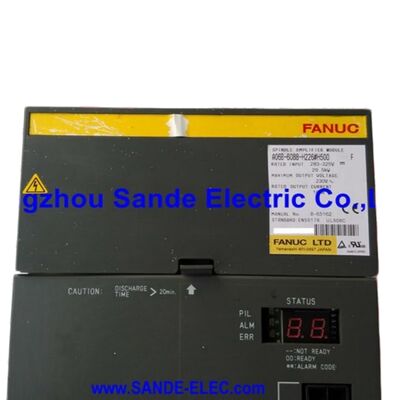

Двойной 7-сегментный светодиодный дисплей на передней панели H226 сообщает о состоянии модуля двумя символами, следуя той же структуре кодирования сигнализации, что и остальные модели семейства Alpha SPM.Наиболее часто встречающиеся коды в области:

AL-01(Перегрев двигателя) ️ Термовыключатель спиндового двигателя отключился. Проверьте охлаждающий вентилятор и вентиляционный путь двигателя перед отключением модуля.

AL-03(Фьючерс на постоянном электрическом соединении взрывается)

AL-09Проверьте оба охлаждающих вентилятора - внешний вентилятор 12 мм и внутренний вентилятор 60 мм - и проверьте поток воздуха через шкаф.

AL-12(Превышение тока в энергетической цепи) Неисправность в обмотке двигателя или кабелеЕсли это будет продолжаться, то транзисторы стадии питания будут подозрительными.

AL-24 / AL-25(Ошибка / остановка серийного передачи)

Программа #H500: почему ее нельзя игнорировать

Суффикс, следующий за знаком фунта в номерах деталей FANUC-усилителя шпинделя, не является последующей мыслью.,и #500CS (специальная спецификация). Эти версии содержат различное прошивку на A16B-2202-0432 управления PCB, и различия влияют на параметры шпинда совместимость, поведение функции,и в некоторых случаях наличие определенных характеристик шпинделя.

Специалисты FANUC и центры по ремонту с помощью ЧПУ постоянно указывают на одно и то же предупреждение: при выборе замены должна соответствовать точная суффикс.Машина, встроенная с H226 # H500 имеет свои параметры шпинделя, соответствующие этому прошивкеЗамена #H501 вызывает риск несоответствия параметров, что может привести к неожиданному поведению шпинделя, аномалии настройки или прямой сигнализации при первом включении после замены.В контексте планируемого технического обслуживания, когда квалифицированный техник проверяет и настраивает параметры шпиндаВ случае аварийного сбояэто осложнение, которое квалифицированные инженеры по техническому обслуживанию FANUC специально стремятся избежать, запасая и получая точную версию суффикса.

Часто задаваемые вопросы

Вопрос 1: Какой двигатель с шпинделем предназначен для привода A06B-6088-H226#H500, и может ли он заменить SPM-22 (H222) в существующей установке?

Данный модуль специфицирован для спиндовых двигателей FANUC Alpha Model 26 и aP40, оба из которых требуют номинального выходного тока 111A, обеспечиваемого этим модулем. Substituting the H226 for an H222 (95A) in a machine that uses an aP22 or smaller motor is technically possible from an electrical standpoint — the higher-rated module will simply operate at lower utilization — but requires parameter verification to ensure the spindle motor data loaded in the replacement module matches the actual connected motor. Проход в другом направлении

Вопрос 2: Как H222, так и H226 используют одну и ту же панель управления A16B-2202-0432.

Нет. Хотя они имеют один и тот же номер элемента управления PCB, панели питания различаются (A20B-1006-0481 для H222 против A20B-1006-0482 для H226),и параметры двигателя, хранящиеся в NVRAM, соответствуют различным номиналам двигателя.Кроме того, версия прошивки влияет на поведение функции шпинделя. Вставка H222 там, где требуется H226, ограничит выходной ток и может вызвать сигнализацию о перегрузке при нормальных нагрузках шпинделя.Обратная замена также нецелесообразна без полной повторной проверки параметров.Эти модули следует рассматривать как сочетания двигателей, а не как взаимозаменяемые силовые ступени.

Вопрос 3: Что означает обозначение интерфейса типа 1 в практическом плане для совместимости систем CNC?

Тип 1 - это базовая спецификация интерфейса в семействе Alpha SPM, поддерживающая стандартные функции управления шпинделями, используемые в подавляющем большинстве приложений станков обработки:переменная скорость, ориентация шпинделя (M19), выбор передач, базовая синхронизация шпинделя и обратная связь скорости / положения с CNC. Он общается через серийную связь шпинделя FANUC и совместим с FANUC 0, 6,10, 11, 15, 16i, 18i, 21i и 30i/31i/32i поколения CNC.Что он не поддерживает, это контроль контура Cs (который требует типа 4 и датчика высокого разрешения) и некоторые передовые режимы синхронизации с несколькими шпинделямиДля большинства приводов шпинделей обрабатывающих центров, способность типа 1 является именно тем, что требуется для применения, а указание более сложного типа интерфейса приведет к увеличению затрат без каких-либо функциональных преимуществ.

Вопрос 4: AL-09 (Power Semiconductor Overheat) продолжает появляться на этом модуле. Что следует проверить в первую очередь?

A06B-6088-H226#H500 использует как внешний 12-миллиметровый вентилятор (A90L-0001-0335/B), так и внутренний 60-миллиметровый охлаждающий вентилятор (A90L-0001-0422), чтобы поддерживать теплоотделку IGBT в пределах температурных пределов.Неисправность вентилятора является наиболее распространенной причиной AL-09, и оба вентилятора должны быть немедленно проверены, подтверждая, что они вращаются свободно, с правильной скоростью,и что лопатки вентилятора и воздушные проходы не перекрыты накопившимся туманом или остатками тумана охладителяЕсли оба вентилятора подтверждены в рабочем состоянии, и сигнализация продолжает действовать,повышенная температура окружающей среды в электрическом шкафу или частично короткое загрузка увеличение рассеивания мощности может быть причинойПроактивная замена вентилятора на плановой основе, как правило, каждые два-три года тяжелой эксплуатации, является стандартным профилактическим обслуживанием приводов спиндов модуля Альфа.

Вопрос 5: Доступна ли версия #H500 H226 новая или только в виде отремонтированных/ремонтированных единиц?

Серия A06B-6088 Alpha является зрелой линией продуктов, и производство H226 # H500 на заводе не доступно через обычные каналы распределения.Рынок поставок состоит из отремонтированных единиц, обрабатываемых специализированными ремонтными центрами FANUC, старые новые запасные единицы от уполномоченных дистрибьюторов, которые держали инвентарь, и проверенные подержанные единицы, изъятые из эксплуатации. Reputable FANUC repair specialists test these modules on actual FANUC spindle motors and CNC controls — not just on bench power supplies — to verify performance under the thermal and electrical conditions of real operationПри поиске замены, подтверждение метода испытаний и гарантийных условий от поставщика является надлежащей тщательностью перед покупкой.На рынке также распространяются варианты #H501 и #500CS, и подтверждение того, что точное суффикс соответствует оригиналу перед принятием доставки является необходимым.
