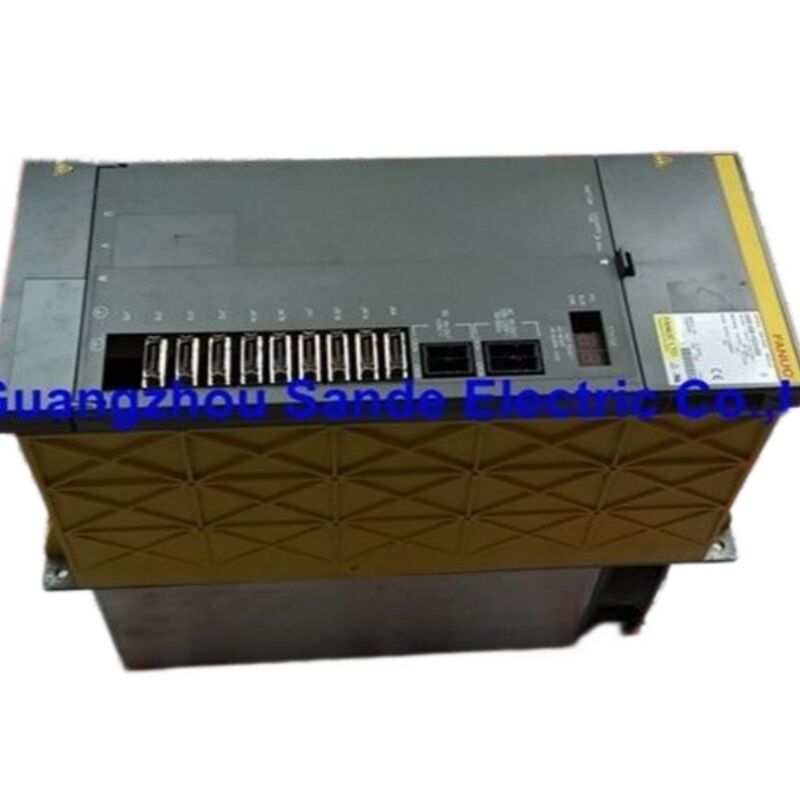

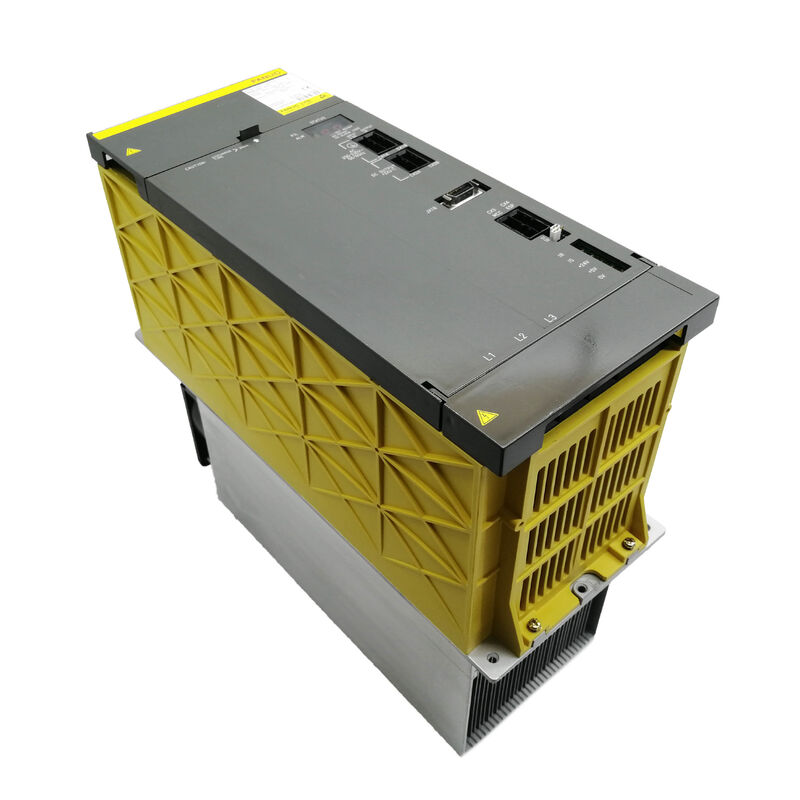

Модуль усилителя шпинделя A06B-6088-H222#H500 A06B6088H222#H500

Модуль привода шпинделя FANUC A06B-6088-H222#H500 Alpha

SPM-22 | 25,2 кВт | Интерфейс Тип 1 | Вход 283–325 В постоянного тока | Выход 230 В переменного тока / 95 А | Шпиндельный двигатель Alpha aP40 / Модель 22 | Серия 200 В | Внутренние печатные платы: A16B-2202-0432 + A20B-1006-0481

Привод, управляющий шпинделем

В цепочке аппаратного обеспечения между системой ЧПУ и режущим шпинделем модуль привода шпинделя занимает наиболее требовательную позицию. Он получает питание шины постоянного тока от модуля питания, преобразует его в точно регулируемое трехфазное переменное напряжение с заданной частотой и током и подает его на шпиндельный двигатель с любой скоростью, запрошенной системой управления — будь то медленные 200 об/мин для нарезания резьбы или полная скорость 8000 об/мин для чистовой обработки. Все, что определяет производительность шпинделя: ускорение до скорости, точность скорости при изменяющихся нагрузках резания, точность остановки ориентации и крутящий момент на валу двигателя — проходит через этот модуль.

FANUC A06B-6088-H222#H500 — это вариант SPM-22 из серии FANUC Alpha A06B-6088: привод шпинделя мощностью 25,2 кВт с интерфейсом Тип 1 для систем 200 В переменного тока, предназначенный для управления шпиндельными двигателями FANUC Alpha aP40 и Model 22 переменного тока. Это один из наиболее широко используемых приводов шпинделя в семействе модулей FANUC Alpha, а станки, в которых он используется — обрабатывающие центры, токарные центры и фрезерные станки периода производства Alpha — по-прежнему активно работают на производственных площадках по всему миру.

Технические характеристики

Семейство модулей FANUC Alpha A06B-6088: где находится H222

Система приводов модулей FANUC Alpha организует приводы шпинделя по их номинальной выходной мощности, причем каждый "H-номер" в номере детали соответствует классу мощности. Серия A06B-6088 охватывает весь диапазон приводов шпинделя Alpha 200 В — от меньших блоков до SPM-22 (обозначение 22 кВт, фактический рейтинг 25,2 кВт) до более крупных модулей в том же формате для монтажа в шкаф.

В рамках этого семейства H222 является основным приводом для шпиндельных двигателей класса 15–22 кВт. Он часто используется для привода шпиндельного двигателя aP40 — высокопроизводительного шпинделя переменного тока серии Alpha, который устанавливается на широком спектре обрабатывающих центров от японских, немецких и тайваньских производителей станков. Для более крупных шпиндельных двигателей требуется переход на H226 (SPM-26) или H230 (SPM-30); потребности в меньших шпинделях удовлетворяются H215 (SPM-15) или H211 (SPM-11).

Все эти модули имеют одинаковый физический формат слота в шкафу и схему подключения шины постоянного тока, что является частью того, что делает систему модулей Alpha практичной для производителей станков — модуль питания подает питание на шину постоянного тока, модули сервопривода и модули привода шпинделя отбирают питание из этой шины, а вся стопка приводов помещается в стандартизированную компоновку корпуса.

Интерфейс Тип 1: что это значит для интеграции системы

Суффикс #H500 на этом модуле идентифицирует его как блок с интерфейсом Тип 1. FANUC классифицирует модули привода шпинделя Alpha на четыре типа интерфейсов (от 1 до 4), причем каждый тип поддерживает все более продвинутые функции шпинделя:

Тип 1 — вариант, используемый в H222#H500 — является базовым интерфейсом. Он поддерживает стандартные функции управления шпинделем, которые требуются подавляющему большинству применений обрабатывающих центров: регулирование скорости, ориентация шпинделя (M19), переключение передач, синхронизация шпинделя в базовых конфигурациях, а также обратная связь по скорости/положению к системе ЧПУ. Интерфейс Тип 1 обменивается данными через последовательную линию связи между системой ЧПУ и SPM и совместим с семействами систем ЧПУ FANUC 0i, 6, 10, 11, 15, 16i, 18i и 21i, которые были актуальны во время развертывания этого поколения модулей.

Тип 1 не поддерживает расширенное контурное управление Cs (которое требует Тип 4 и высокоточный магнитный датчик), а также некоторые специализированные режимы синхронизации. Для подавляющего большинства вертикальных и горизонтальных обрабатывающих центров, где используется этот модуль, возможностей Типа 1 достаточно для всех задач приложения.

Значение для обслуживания: при замене H222#H500, заменяемый блок также должен быть Типа 1 (суффикс #H500, #H501 или #H508) — вариант Типа 3 или Типа 4 не может быть заменен, даже если номинальная мощность и двигатель совпадают, поскольку соединение интерфейса и программное обеспечение принципиально отличаются.

Внутренние печатные платы: две платы, определяющие модуль

В отличие от монолитного силового привода, A06B-6088-H222#H500 построен на двух основных печатных платах, функции которых различны:

Плата управления (A16B-2202-0432 или A16B-2203-033x): Эта плата отвечает за "интеллект" привода шпинделя — последовательную связь с системой ЧПУ, расчет контуров скорости и положения, генерацию команд тока, мониторинг и отчетность об аварийных сигналах через 7-сегментный дисплей на передней панели, а также хранение всех параметров. Когда возникает аварийный сигнал шпинделя, связанный с программным обеспечением или связью (аварийные сигналы в диапазоне AL-13 - AL-28), обычно именно эта плата подвергается проверке.

Плата питания (A20B-1006-0481 или A20B-1006-0487): Эта плата управляет фактическим преобразованием мощности — схемы управления затворами IGBT, мониторинг шины постоянного тока, измерение тока и соединение между командами тока платы управления и силовым каскадом, который управляет двигателем. Аварийный сигнал 12 (перегрузка по току шины постоянного тока) и Аварийный сигнал 30 (перегрузка по току силового каскада) указывают на плату питания и связанные с ней транзисторы IGBT.

Специалисты FANUC и авторитетные ремонтные центры обслуживают эти платы как неразделимые субкомпоненты полного модуля — они не продаются и не заменяются отдельно. Модуль обслуживается как единое целое.

Суффикс #H500 и совместимость версий программного обеспечения

Суффикс после знака фунта в номерах деталей FANUC для приводов шпинделя кодирует версию программного обеспечения, установленного на плате управления. Для семейства H222 задокументированы следующие версии Типа 1:

• #H500 — начальная версия программного обеспечения для производства, наиболее распространенная в установленной базе
• #H501 — пересмотренная версия программного обеспечения с обновлениями определенных управляющих параметров
• #H508 — дальнейшая ревизия программного обеспечения

Эти версии программного обеспечения не взаимозаменяемы. Станок, который был первоначально введен в эксплуатацию с H222#H500, имеет параметры шпинделя и конфигурацию интерфейса ЧПУ, соответствующие этой версии программного обеспечения. Установка H222#H501 в качестве прямой замены требует проверки параметров и может потребовать корректировки параметров настройки шпинделя при повторном вводе в эксплуатацию. Специалисты FANUC единодушно рекомендуют указывать точный суффикс при заказе замены и проверять суффикс на любом полученном блоке перед установкой.

Вариант #500CS также встречается в некоторых списках поставщиков — это вариант специальной спецификации, и к нему следует относиться отдельно от стандартного H500.

Распространенные коды аварийных сигналов и направление их диагностики

7-сегментный светодиодный дисплей на передней панели A06B-6088-H222#H500 отображает двухзначные коды аварийных сигналов при возникновении неисправности. Наиболее часто встречающиеся в полевых условиях:

AL-03 (перегорел предохранитель шины постоянного тока) и AL-04 (перегорел входной предохранитель): Часто вызваны межфазными или фазово-земными замыканиями в обмотке шпиндельного двигателя. Стандартная диагностика заключается в отключении силовых выводов двигателя U/V/W и проверке изоляции мегаомметром относительно PE перед списанием привода.

AL-09 (перегрев силового полупроводника) и AL-56 (остановлен внутренний вентилятор охлаждения): Указывают на проблемы с системой охлаждения — неисправный внешний вентилятор 12 мм или заблокированный/неисправный внутренний вентилятор 60 мм. Оба вентилятора являются заменяемыми компонентами и проверяются в первую очередь при появлении этих аварийных сигналов.

AL-12 (перегрузка по току шины постоянного тока) и AL-30 (перегрузка по току силового каскада): Это наиболее серьезные аварийные сигналы, указывающие на нагрузку или отказ транзисторов IGBT. Диагностическая последовательность, документированная специалистами FANUC, начинается с отключения выводов двигателя и команды шпинделю — если AL-12 сохраняется без подключенного двигателя, то модули IGBT в силовом каскаде, вероятно, являются причиной неисправности.

AL-24 / AL-25 (ошибка/остановка последовательной передачи): Неисправность связи между системой ЧПУ и SPM. Диагностика начинается с кабеля и разъема между блоком управления ЧПУ и приводом шпинделя и распространяется на плату управления.

Часто задаваемые вопросы

В1: Может ли A06B-6088-H222#H501 использоваться в качестве прямой замены #H500, или суффикс должен совпадать точно?

Суффиксы #H500 и #H501 обозначают разные версии программного обеспечения на плате управления. Хотя оба являются модулями с интерфейсом Тип 1 с одинаковыми аппаратными характеристиками мощности, различия в программном обеспечении могут влиять на совместимость параметров шпинделя и поведение настройки на ЧПУ. Специалисты по техническому обслуживанию FANUC последовательно рекомендуют точно совпадать суффикс при поиске замены, особенно для экстренной замены, когда нет времени на повторную проверку параметров. В контексте планового технического обслуживания, когда специалист может проверить и подтвердить все параметры шпинделя при повторном вводе в эксплуатацию, переход с #H500 на #H501 возможен, но требует подтверждения того, что все настройки параметров корректны для новой версии программного обеспечения. Никогда не предполагайте, что эти два устройства взаимозаменяемы без проверки параметров.

В2: Какие шпиндельные двигатели совместимы с A06B-6088-H222#H500?

Этот модуль был разработан для шпиндельных двигателей FANUC Alpha aP40 и Alpha Model 22 переменного тока, оба из которых используют стандартную обратную связь по датчику Alpha (датчик типа M или MZ). Номинальная мощность 25,2 кВт покрывает требования к непрерывной мощности этих вариантов шпиндельных двигателей в типичных применениях обрабатывающих центров. Использование H222 с двигателями вне этой спецификации — либо значительно меньшими двигателями, что чревато нестабильностью управления из-за несоответствия параметров, либо более крупными двигателями, превышающими номинальный ток модуля 95 А — не поддерживается и может привести к повреждению усилителя, двигателя или обоих. Данные параметров двигателя хранятся в энергонезависимой памяти привода шпинделя и должны соответствовать фактически подключенному двигателю.

В3: Модуль показывает AL-12 при отключенном шпиндельном двигателе. Что это означает?

Аварийный сигнал 12 (перегрузка по току шины постоянного тока) при отключенных выводах двигателя от клемм U/V/W означает, что условие перегрузки по току возникает внутри самого усилителя, а не в цепи двигателя. Это указывает на отказ силовых транзисторов IGBT в силовом каскаде — модулей, которые выполняют фактическое преобразование постоянного тока в переменный. Отказ IGBT в приводах шпинделя обычно вызван кумулятивным тепловым напряжением из-за деградации системы охлаждения, короткими замыканиями со стороны двигателя, которые нагружали транзисторы до срабатывания защитного предохранителя, или просто деградацией, связанной с возрастом. Это условие неисправности обычно требует ремонта силового печатной платы на уровне компонентов квалифицированным центром по ремонту приводов FANUC, замены модулей IGBT и проверки цепей управления затворами.

В4: Какова практическая разница между A06B-6088-H222 и A06B-6088-H222 в серии 400 В HV?

Серия A06B-6088 исключительно относится к классу 200 В (входное напряжение шины постоянного тока 283–325 В, полученное от трехфазного источника переменного тока 200–230 В). Приводы шпинделя Alpha класса 400 В имеют другие префиксы номеров деталей в сериях A06B-6102 или A06B-6111, с "HV" в их обозначении и напряжениями шины постоянного тока в диапазоне 500–700 В. Эти две серии не взаимозаменяемы — им требуются разные модули питания, разные варианты двигателей, рассчитанные на соответствующий класс напряжения, и разная проводка шкафа. Если станок работает от сети 400 В переменного тока и использует систему шпинделя Alpha HV, то A06B-6088-H222#H500 — это совершенно неправильный модуль. Подтвердите напряжение питания станка и тип модуля питания перед заказом любого привода шпинделя Alpha.

В5: Какие рекомендуемые профилактические меры следует предпринять для этого модуля, чтобы избежать внеплановых отказов?

Два наиболее критичных элемента обслуживания — это вентиляторы охлаждения. Внешний вентилятор 12 мм (A90L-0001-0335/B) и внутренний вентилятор 60 мм (A90L-0001-0422) подвержены износу в течение рабочего времени, а отказ вентилятора напрямую приводит к тепловым аварийным сигналам и в конечном итоге к повреждению IGBT из-за перегрева. Проактивная замена вентиляторов по графику — обычно каждые 2–3 года интенсивной эксплуатации или при любых признаках снижения воздушного потока или аномального шума — является стандартной практикой в отделах технического обслуживания станков. Помимо вентиляторов, периодический осмотр пути вентиляции модуля на предмет скопления стружки или загрязнения охлаждающей жидкостью, проверка всех соединений шины постоянного тока и клемм питания двигателя на предмет коррозии или ослабления, а также проверка разъемов кабелей энкодера/датчика являются другими рутинными процедурами. Когда привод находился на хранении, его следует по возможности постепенно включать, поскольку электролитические конденсаторы в длительно хранившихся приводах могут развивать проблемы с током утечки, которые проявляются как аномалии шины постоянного тока при первом включении.
