Модуль питания A06B-6077-H111 AO6B-6O77-H111 A06B6077H111

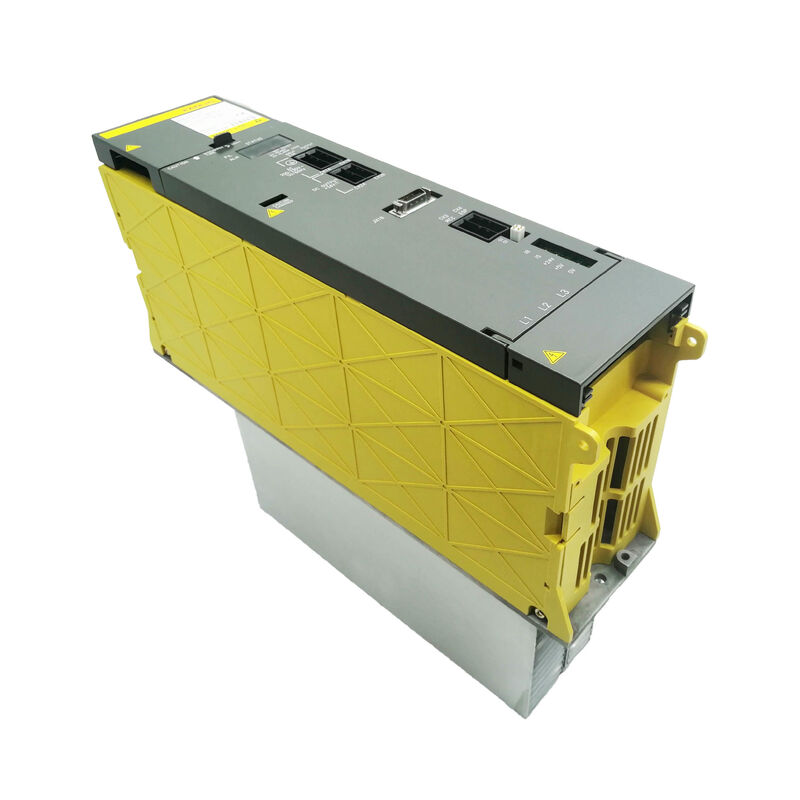

Fanuc A06B-6077-H111 ∙ Модуль питания Альфа PSM-11 ∙ 90 мм корпус, 13,2 кВт, 150 А транзистор, CNC и робототехнические приложения, два варианта теплоотвода ∙ Спецификация и руководство по закупкам

Обзор

ВFanuc A06B-6077-H111является модулем питания серии альфа мощностью 13,2 кВт шириной 90 мм, который питает компактные системы альфа-привода в двух различных областях применения: станки-инструменты с ЧПУ и промышленные роботы Fanuc.

Что двойной отпечаток имеет значение при поиске запасных единиц,поскольку PSM-11 снятый с эксплуатации из выведенного из эксплуатации центра обработки может иметь очень разную историю эксплуатации, по сравнению с PSM-11 снятым с установки роботов различные тепловые циклы, различные рабочие паттерны, различные условия окружающей среды.

Понимание спецификаций модуля и переменных, участвующих в поиске замены с уверенностью, является основной темой этой статьи.

PSM-11 содержит один модуль транзистора 150A внутри.

Это практическая деталь, которая отличает его от меньшего PSM-5.5 (A06B-6077-H106) и от большей серии A06B-6087, которая начинается с PSM-15.

Транзистор 150A обеспечивает модулю пространство для транзиторного тока при номинальном входе 49A AC, транзистор работает значительно ниже своей пиковой мощности,который способствует общему хорошему сроку службы модуля в нормальных условиях эксплуатации.

13,2 кВт непрерывной выходной мощности - это то, что транзистор может термически поддерживать, а не электрический предел самого коммутационного устройства.

Существует две версии оборудования.

Пересмотр Аиспользует проволоку A16B-2202-0461.

Пересмотр Виспользует A16B-2202-0661. оба пересмотра используют один и тот же контрольный ПКБ (A16B-2202-0420).два пересмотра являются эквивалентными в машине разница в пересмотре в основном отражает внутреннее изменение конструкции, а не разграничение на уровне системы.

Для покупателя, который покупает замену, либо ремонт работает в машине.Пересмотр имеет значение только для ремонта на уровне платы, где правильная заменная плата должна соответствовать конкретному ремонтируемому блоку.

Одна информация, которую многие стандартные списки продуктов упускают, но является критически важной для работы:PSM-11 поставляется в двух различных конфигурациях теплоотвода, и оба физически идентичны снаружи, за исключением геометрии установки теплоотвода у основания устройства.

Если заказать неправильный вариант, он не будет механически вписываться в устройство монтажа модуля в электрическом шкафу.

Перед заказом замены A06B-6077-H111, укажите, какой вариант теплоотвода используется в оригинальном модуле, и подтвердите, что замена соответствует.

Основные характеристики

90мм корпус физические размеры в контексте

Ширина корпуса PSM-11 90 мм является его определяющей физической характеристикой при монтаже в электрический шкаф.

Малый PSM-5.5 (A06B-6077-H106) использует шасси 60 мм. PSM-15 (A06B-6087-H115) увеличивается до 90 мм, а PSM-26 и выше используют 150 мм.

PSM-11, размером 90 мм, занимает ту же ширину слота, что и PSM-15, в шкафах, которые не были специально разработаны вокруг более узкого 60 мм PSM-5.5.

Это имеет значение для решений по модернизации и модернизации.

Машина, изначально построенная с PSM-5.5 имеет электрический шкаф, спроектированный вокруг 60 мм слота обновление до 90 мм шасси PSM-11 может быть или не может быть возможно в зависимости от соседних компонентов и доступного бокового пространства.

И наоборот, машина, построенная для PSM-15, может принимать PSM-11 в том же слоте с дополнительным боковым пространством.

В ситуациях модернизации шкафов с ограниченным пространством размеры физических слотов часто являются решающим фактором между доступными моделями PSM.

Высота и глубина модуля следуют стандартному формату альфа-PSM, что делает PSM-11 монтируемым в тех же стойках, которые используются другими модулями альфа-серии.

Внешний теплоотсос простирается за пределы корпуса модуля ∙ его точная геометрия варьируется между двумя вышеупомянутыми вариантами теплоотводов.

Два варианта водосточных растворов Почему это важно перед заказом

Существование двух физически различных конфигураций теплоотводов на A06B-6077-H111 не широко задокументировано в стандартных списках продуктов,но это практически важно для любого, кто устанавливает замену в машину.

Нагреватель устанавливается в нижней части/задней части модуля и соединяется с монтажной конструкцией электрического шкафа.

У обоих вариантов разные узоры отверстий или геометрия крепления не взаимозаменяемы без изменения крепления шкафа, что не является подходящим подходом к ремонту.

Перед тем, как сделать заказ на замену A06B-6077-H111, сфотографируйте геометрию установки теплоотвода оригинального модуля сзади и снизу и предоставьте эту информацию поставщику.Уважаемые специалисты по обмену PSM-11 смогут подтвердить, какой вариант они поставляют..

This step is worth taking even if it adds a day to the process — discovering a dimensional mismatch after the machine has been opened and the original module removed costs far more in downtime than the verification step.

Если конфигурация исходного модуля теплоотвода не может быть подтверждена (модуль уже удален, и информация недоступна),Специалист с физическим устройством для сравнения является самым надежным источником.

PSM-11 против PSM-5.5: Выбор правильного класса мощности

PSM-11 и PSM-5.5 (A06B-6077-H106) используют одну и ту же архитектуру серии A06B-6077 и одну и ту же категорию размеров машин.

Обозначение 5.5 представляет собой примерно 5,5 кВт номинальной мощности по сравнению с 13,2 кВт PSM-11.

Выбор между ними - это расчет мощности,не является вопросом функциональной совместимости оба модуля производят одну и ту же 283 325 В постоянную шину и совместимы с теми же семьями усилителей alfa SVM и SPM.

Расчет начинается с идентификации каждого модуля SVM и SPM на магистрали постоянного тока машины и нахождения его номинальной непрерывной выходной мощности.

Подсчитать эти значения, затем применить коэффициент одновременности, как правило, от 0,7 до 0.8, что отражает тот факт, что не все оси работают с полной нагрузкой одновременно во время нормальных циклов резки.

Если результат падает ниже примерно 5 кВт, PSM-5.5 соответствует размеру.

Если он находится между 5 кВт и 12 кВт, PSM-11 является правильным выбором. Если он превышает 12 кВт, машина нуждается в PSM-15 (A06B-6087-H115) или больше.

Второй фактор, помимо непрерывной мощности, - это пиковый ток автобуса при одновременном ускорении оси.

Транзистор 150А PSM-11 обеспечивает резерв пикового тока для этих транзиторов, но если комбинация SVM/SPM требует очень высоких одновременных пиковых токов в течение коротких периодов времени,Конденсаторная банка шины PSM-11 должна обрабатывать разрыв между непрерывной подачей транзистора и временным спросом..

Это редко является проблемой в приложениях PSM-11 по конструкции, но стоит рассчитать на машинах с несколькими осями высокой инерции.

Приложения для роботов ∙ Различный профиль работы

A06B-6077-H111 используется не только в станках с ЧПУ, но и в системах промышленных роботов Fanuc.Применение роботов накладывает на ПСМ-11 совершенно иной профиль работы по сравнению с ЦНЦ.

Движения рук робота включают частое ускорение и замедление нескольких суставов одновременно,с регенерационной энергией от замедляющих соединений, возвращаемой в магистраль постоянного тока и повторно используемой или возвращаемой в источник питания переменного тока через активный передний конец PSM.

Рабочий цикл - часть времени, в течение которого система работает под нагрузкой - часто выше в робототехнике, чем в фрезе CNC.где шпиндель и оси могут держаться на постоянной подаче для длительных проходов резки.

Что это означает для подержанного PSM-11 на рынке вторичных изделий: a unit that came from a robot installation in a high-cycle automotive welding or material handling line has likely experienced more thermal cycles and more IPM transistor switching events per unit of elapsed time than an equivalent unit from a low-volume CNC lathe.

У обоих один и тот же номер детали, но их история износа отличается.Вопрос поставщика о том, был ли модуль сделан с помощью станков с ЧПУ или с помощью роботов, является разумным вопросом для проверки.

Функционально, PSM-11 в системе робота выполняет идентичную роль CNC-машины, физика магистрали постоянного тока одинакова, сигнализация одинакова, конфигурация платы одинакова.Контекст применения влияет на ожидаемый срок службы, а не установка или эксплуатация.

Обмен, избыток и ремонт ∙ Сравнение путей поставок

Обмен:Наиболее распространенная модель послепродажного обслуживания для PSM-11.

Неисправный модуль отправляется специалисту; проверенный, гарантированный заменяющий модуль отправляется обратно до или одновременно с неисправным агрегатом.Обменные бассейны обслуживаются специалистами, которые ремонтируют поступающие неисправные агрегаты в бассейн, так что цикл поддерживает себя до тех пор, пока имеются ремонтируемые ядра.

Обмен - это, как правило, самый быстрый путь к рабочей замене и лучшая стоимость, когда проверенный, гарантированный блок является приоритетом.

Гарантия на замену составляет 12 месяцев; некоторые специалисты предлагают более длительные сроки.

Профицит:Устройство, извлеченное из выведенной из эксплуатации машины и продаваемое с ограниченными или без выполнения ремонтных работ.

Избыточные единицы могут быть неиспытанными, только испытанными или очищенными и испытанными. Описание состояния зависит от поставщика.Излишек является более низкой стоимостью, чем обмен, но несет больший риск получения блока, который нуждается в ремонте, прежде чем он будет работать надежно.

Полезно, когда окно простоя машины не является срочным, и входящие испытания доступны внутри компании.

Ремонт:Оригинальный неисправный блок отправляется специалисту для диагностики и ремонта на уровне компонента.

Стоимость ремонта обычно ниже, чем обмен, но время обработки длится дольше (обычно от нескольких дней до недели или более).

Ремонт является правильным подходом, когда известно, что устройство имеет конкретную, восстанавливаемую неисправность (неисправный вентилятор, известный неисправный транзисторный модуль), и машина может позволить себе время ремонта.

PSM-11 является ремонтируемым модулем. Модуль транзистора 150A внутри доступен в качестве отдельной запасной части и может быть заменен.

Вентилятор (A90L-0001-0422) является стандартным и доступным. Ни одна из основных плат не продается отдельно, поэтому неисправности на уровне плат направляются на обмен или к специалисту с возможностью ремонта плат на уровне компонентов.

Частые вопросы

Вопрос 1: Существует два варианта теплоотводов как я узнаю, какой у моей машины, прежде чем заказать замену?

Наиболее надежный подход заключается в том, чтобы сфотографировать заднюю и нижнюю часть оригинального PSM-11, пока он все еще находится в машине, четко показывая геометрию установки теплоотвода.Отправьте эти фотографии по электронной почте вашему предполагаемому поставщику и попросите их подтвердить совместимость с устройством они имеют доступ.

Если модуль уже удален и физическое сравнение невозможно, то в оригинальной электрической схеме машины или документации OEM может быть ссылка на конкретный вариант.

В качестве последнего средства специалист PSM-11 с запасом обоих вариантов может помочь в идентификации по телефону на основе деталей расположения шкафа.

Вопрос 2: Оригинальный ПСМ-11 моей машины является версией А (A16B-2202-0461). Могу ли я установить модуль версии В (A16B-2202-0661) в качестве замены без каких-либо корректировок?

Да, функциональный выход обеих версий одинаков, одно и то же напряжение, одно и то же питание, одно и то же поведение тревоги.

Изменение отражает обновление внутреннего дизайна Fanuc, а не разницу на уровне системы, которая влияет на совместимость с подключенными модулями SVM и SPM или управлением CNC.PSM-11 Revision B может заменить модуль Revision A без каких-либо изменений параметров или модификаций проводки.

Различие имеет значение только при выполнении ремонта на уровне платы и необходимости получения правильной заменной электропроводки.

Вопрос 3: Машина использует PSM-11 для питания одного SVM1-40 (A06B-6079-H103) и одного небольшого SPM.

Номинальный осиный ток SVM1-40 соответствует примерно 5,5 ‰ 7 кВт выходной мощности сервомотора в зависимости от конкретного подключенного двигателя.совокупная нагрузка почти наверняка превышает PSM-5.5 ~ 5,5 кВт при одновременной работе.

PSM-11 мощностью 13,2 кВт обеспечивает эту комбинацию с значительным пространством для головы.

PSM-5.5 будет недостаточным и, вероятно, будет производить сигнализацию о падении напряжения AL04 в периоды одновременной тяжелой нагрузки.

Вопрос 4: Этот PSM-11 будет встроен в робот Fanuc, а не в CNC-машину. Есть ли различия в конфигурации?

PSM-11 в установке робота использует точно то же оборудование, производит ту же же магистраль постоянного тока и работает с теми же кодами сигнализации, что и в приложении CNC.

Управляющий робота взаимодействует с модулями SVM на шине, а не с сервокартой CNC, но роль PSM-11 в обеспечении и регулировании шины постоянного тока идентична.

В PSM-11 нет прыжков, переключателей или параметров, которые отличаются между применением CNC и роботов.

Вопрос 5: Поставщик предлагает PSM-11, описанный как "испытанный, без тревоги".

"Опробован, никакой сигнализации" при статическом питании на скамейке является полезной точкой данных, но не является всеобъемлющей гарантией.

Статическое испытание подтверждает, что модуль работает без сбоев и что напряжение шины находится в пределах спецификации при отсутствии нагрузки.

Он не проверяет производительность транзистора при фактическом потоке нагрузки, адекватность воздушного потока вентилятора при рабочей температуре,или поведение предварительного зарядки в полном диапазоне температур, который модуль будет видеть в эксплуатации.

Для производственной машины, где надежность критична, source from a supplier who tests under load — ideally on an actual Fanuc alpha drive system with appropriate SVM and motor loads — and offers a meaningful warranty (12 months minimum from time of installation, а не только с даты перевозки).

Разница в цене между статически проверенной избыточной единицей и проверенной нагрузкой единицей обмена реальна, но и разница в доверии.
