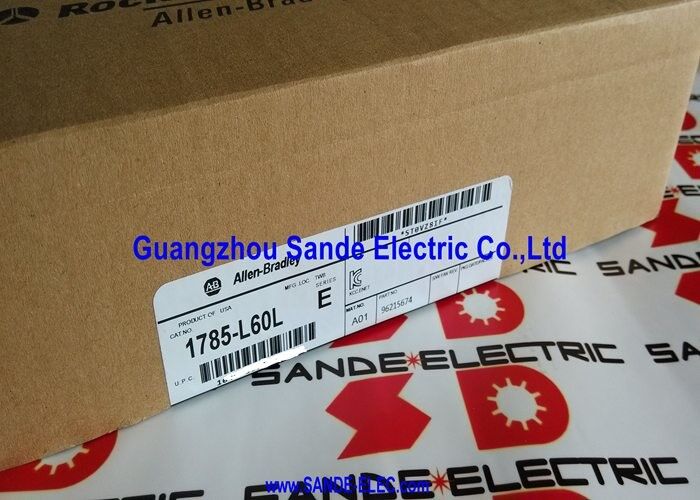

PLC-5 Процессор 1785-L60L 1785L60L 1785-L6OL

1785-L60L. ПЛК-5/60L Процессор 64K Word SRAM / дополнительная 3072+3072 I/O / EEPROM Backup / 4 DH+/RIO

PLC-5/60L

1785-L60L - это PLC-5/60L, вариант с буквой "L" семейства процессоров PLC-5/60. Стандартный PLC-5/60B (1785-L60B) поддерживает максимум 3072 точек ввода/вывода в любом сочетании вводов и выводов.PLC-5/60L расширяет это с дополнительным I / O адресации:3072 входа и 3072 выхода отдельно, а не 3072 разделенные в обоих направлениях.

Дополнительные В/В, касающиеся вопросов в крупных процессах, когда количество вводов и выводов приближается к стандартному пределу независимо друг от друга.Система химического реактора с 2800 входами полевых приборов и 2000 выходными каналами превысит общий лимит 3072 60B60L вмещает до 3072 на каждой стороне одновременно

Мощность памяти идентична 60B: 64K слов SRAM, поддерживаемой батареей, с резервным копированием EEPROM, доступным через модули памяти серии 1785-ME (мощности ME16, ME32, ME64 и M100).Четыре канала связи DH+/Remote I/O, серийный порт RS-232 и стандартный набор инструкций PLC-5 одинаковы.

Основные характеристики

Четыре DH+/RIO-канала Независимые коммуникационные области

Каждый из четырех каналов связи работает независимо друг от друга.

• Канал 1 (DH+):Подключение к сети DH+ совместно с рабочими станциями программирования и серверами SCADA.
• Канал 2 (удалённый ввод/вывод):Сканер для локальных дистанционных стойков ввода/вывода.
• Канал 3 (удалённый ввод/вывод):Сканер для удаленных стеллажей во второй части завода.
• Канал 4 (удалённый ввод/вывод):Сканер для третьей группы дистанционных стойки.

Все четыре канала и все удаленные данные ввода/вывода отображаются в одном и том же едином изображении ввода/вывода.Программа получает доступ к любой удаленной точке ввода/вывода идентично локальной точке ∙ физическое распределение прозрачно для логики лестницы.

Сценарии применения

Контроль процессов в больших масштабах:Рафинерии, химические заводы и очистные сооружения, где общий показатель полевых точек превышает общее значение 3072 PLC-5/60B.Комплементарная архитектура В/В позволяет независимо масштабировать количество входных и выходных точек.

Многосекционная обработка материалов:Четыре канала удаленного ввода/вывода, каждый из которых сканирует отдельный участок завода вход на склад, сортировка, передача и отгрузка с 60L, служащим центральным контроллером на уровне станции для всех четырех областей.

Оценка замены PLC-5/60B:При замене 60B подтвердите, использует ли приложение дополнительное I/O-адресирование. Если да, то 60L является правильной заменой. Если общий I/O остается в пределах 3072, то любой вариант работает.

Частые вопросы

Вопрос 1: В чем практическая разница между PLC-5/60L и PLC-5/60B?

Оба имеют 64K-словесную память и четыре DH + / RIO канала.60L использует дополнительное адресование 3072 входов и 3072 выходов в качестве отдельных подсчетовУкажите 60L, когда число вводов или выводов независимо приближается к 3072.

Вопрос 2: Заменяет ли резервный модуль EEPROM необходимость в аккумуляторе?

Модуль EEPROM обеспечивает независимую от батареи резервную копию программы. При включении с здоровым модулем EEPROM программа загружается автоматически без терминала программирования.Однако, удерживаемые данные (значения счетчиков, флаги удерживания, аккумуляторы таймера) хранятся в аккумуляторной SRAM и не хранятся в EEPROM.Для полного хранения данных рекомендуется использовать как резервную копию EEPROM, так и функциональную батарею.

Вопрос 3: Какое программное обеспечение используется для 1785-L60L?

RSLogix 5 - это среда программирования для семейства PLC-5. Подключение осуществляется через канал RS-232 с использованием адаптера 1784-U2DHP USB-to-DH+ для доступа в сеть DH+,или через прямой кабель RS-232 для серийного программированияДля программирования сети DH+ с ПК требуется совместимый адаптер интерфейса DH+.

Q4: Могут ли стойки PLC-5/60L принимать стандартные модули I/O 1746 SLC 500?

Системы PLC-5 используют 1771 модуль ввода/вывода, а не 1746 модулей.но они специфичны для конкретного приложения и требуют проверки совместимостиСтандартные полевые подключения напрямую используют 1771 модуль ввода/вывода.

Вопрос 5: Можно ли заменить PLC-5/60L на 60B в существующей системе?

Если первоначальная программа 60L была написана с использованием дополнительного адреса (отдельные блоки ввода и вывода выше 3072 разделены),Установка 60B, которая не поддерживает дополнительное адресование, создаст конфликты адресования.Проверьте конфигурацию оборудования и карту ввода/вывода, прежде чем заменить 60B на 60L.
