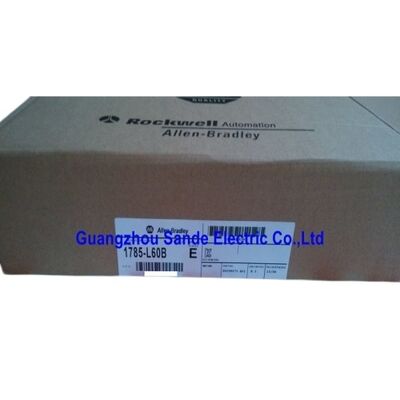

PLC-5 Процессор 1785-L60B 1785L60B 1785-L6OB

1785-L60B. ПЛК-5/60 Процессор 64K Word SRAM / 3072 I/O / 4 DH+ / Дистанционный I/O / 24 стойки / 92 Дистанционное шасси / RS-232.

PLC-5/60 верхний конец семейства PLC-5

1785-L60B - это ПЛК-5/60 ′′, расположенный в верхней части семейства процессоров PLC-5. Цифровой обозначитель отражает емкость памяти;5/60 с 64K слов SRAM сидит выше 5/40 (28K) и 5/30 (16K) вариантов, обеспечивающий программу и память данных для сложного управления процессами и крупномасштабных программ автоматизации машин.

Четыре канала DH + / Remote I / O являются характеристикой, которая отличает PLC-5/60 от более мелких процессоров в семье.Каждый канал самостоятельно управляет либо DH + (Data Highway Plus) одноранговой сетью связи, либо удаленным I / O сканером ссылку на удаленные I / O стойкиСистема PLC-5/60 может одновременно поддерживать связь DH+ с терминалами программирования и

Системы HMI на одном канале, удаленное соединение ввода/вывода с стойками в главном шкафу на втором, и еще два удаленных соединения ввода/вывода с распределенными стойками на удаленных участках машины. This multi-channel architecture is what makes the PLC-5/60 the correct choice for large distributed installations — single-channel processors cannot manage independent communication domains of this kind.

До 92 универсальных дистанционных I/O шасси расширяют физический охват системы PLC-5/60 на нескольких участках завода,с общей мощностью 3072 В/В, охватывающей даже плотные процессовые установки с сотнями полевых приборов и приводов.

Основные характеристики

Четыре DH + / удаленные каналы I / O

Каждый из четырех каналов связи на 1785-L60B работает независимо друг от друга.

• Канал 1 (DH+):Соединяется с сетью DH+, используемой на рабочих станциях программирования и серверах ControlView/WonderWare SCADA.
• Канал 2 (удалённый ввод/вывод):Сканирует местные дистанционные стойки в основном электрозале.
• Канал 3 (удалённый ввод/вывод):Сканирует дистанционные стойки ввода/вывода на участке конвейерной линии в 100 метрах от главной панели.
• Канал 4 (удалённый ввод/вывод):Сканирует третью группу стеллажей в отдельном разделе обработки.

Все четыре канала работают одновременно, и программа PLC-5/60 получает доступ ко всем данным ввода/вывода через одно и то же единое изображение ввода/вывода, независимо от того, через какой канал передается каждая стойка.

Сценарии применения

Контроль устаревших технологических установок:Химические, водоочистные или пищевые системы, построенные на основе архитектуры PLC-5. 1785-L60B восстанавливает процессор без изменения установленной дистанционной проводки I/O, сети DH+,или связи SCADA.

Большие системы обработки материалов:Конвейерные сети с распределенными дистанционными стойками ввода/вывода на каждом участке машины, все управляемые из центрального 1785-L60B.Заменяющий процессор возвращает систему в рабочее состояние с программой, загруженной из резервного модуля EEPROM.

Многоканальный HMI и интеграция управления:DH+ каналы обслуживают терминалы операторов PanelView в нескольких местах, в то время как удаленные каналы В/В управляют полевыми В/В both оба типа связи от одного процессора.

Частые вопросы

Вопрос 1: Как PLC-5/60 сравнивается с PLC-5/40 и PLC-5/80 в семье?

PLC-5/30 обеспечивает 16K слов и 2 DH + / RIO канала. PLC-5/40 обеспечивает 28K слов и 2 канала. PLC-5/60 (этот процессор) обеспечивает 64K слов и 4 канала.PLC-5/80 распространяется на 100 000 слов и 4 каналаПравильная модель зависит от размера программы установленной системы и количества необходимых независимых каналов связи.Замена 5/60 на 5/40 уменьшает память и способность к общению; прямая замена 5/60 - это правильный запасный экземпляр.

Вопрос 2: Как программа сохраняется при замене 1785-L60B?

Если установлен модуль памяти 1785-MJ (EEPROM), программа и данные хранятся нелетко на модуле памяти и загружаются автоматически при включении заменного процессора.Без модуля памяти, программа должна быть загружена из архива RSLogix 5 через порт RS-232 или DH +. Убедитесь, что модуль памяти присутствует и заполнен, прежде чем отключить неисправный процессор.

Вопрос 3: Какой аккумулятор использует 1785-L60B и как долго он работает?

1785-L60B использует аккумулятор 1770-XYC для хранения SRAM во время потери питания.Индикатор BATT LED дает предварительное предупреждение, когда напряжение батареи падает ниже порога удержания. Заменяйте проактивно в рамках запланированного цикла технического обслуживания не ждите указания BATT в критических установках.

Вопрос 4: Какое программное обеспечение требуется для 1785-L60B?

RSLogix 5 - это среда программирования для семейства PLC-5.RSLogix 5 работает на стандартных операционных системах Windows с соответствующими настройками совместимости; подтвердите поддерживаемую версию ОС из примечаний к выпуску RSLogix 5 для установленной версии программного обеспечения.Подключение осуществляется по каналу RS-232 (с использованием адаптера USB-to-DH+ 1784-U2DHP для программирования сетей DH+) или по карте PCMCIA 1784-PCC для прямого подключения DH+ к ноутбуку на старом оборудовании.

Q5: Где находится 1785-L60B после отмены?

С помощью установленного рынка запасных частей PLC-5 - дилеров деталей для промышленной автоматизации, проверенных поставщиков избыточных запасов и специализированных устаревших услуг PLC.Платформа PLC-5 имеет очень большую глобальную установленную базу с системами, остающимися в эксплуатации десятилетиями после первоначальной установки; вариант 5/60 регулярно появляется на вторичном рынке.Прежде чем заказать, подтвердите номер детали 1785-L60B и проверьте тип батареи (1770-XYC) и совместимость модуля памяти.
