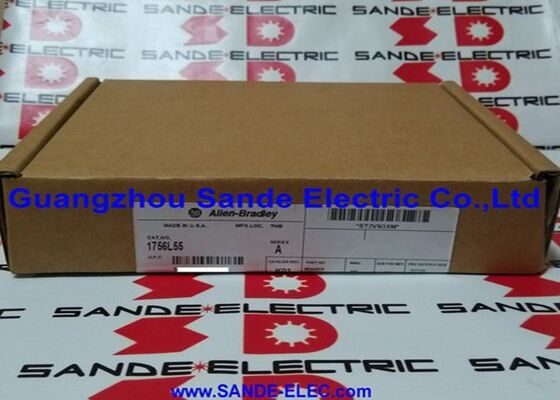

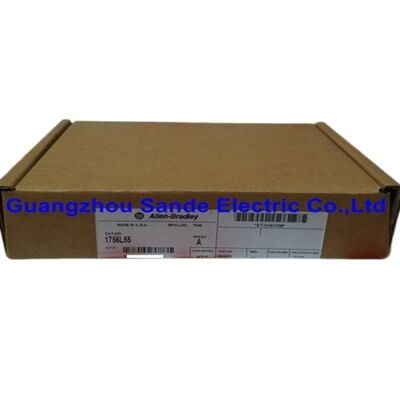

Процессор ControlLogix 1756L55 1756 L55 1756L55

1756-L55∙ ControlLogix Процессор Logix5555 ∙ Без встроенной памяти / Добавить карту 1756-M / 250 локальных вводов и выводов / EtherNet/IP ControlNet DeviceNet / 0°60°C / 0.34kg

Нет встроенной памяти Основная характеристика 1756-L55

Большинство более поздних процессоров ControlLogix интегрируют программу и память данных непосредственно в модуль процессора.Для этого требуется отдельная карта памяти серии 1756-M, установленная рядом с процессором в том же слоте шасси.

Памятная плата устанавливается внутри модуля 1756-L55. 1756-L55 занимает один слот шасси; память является частью одной физической сборки.

Для применений, где резервная батарея нежелательна опасные панели, мобильное оборудование,установки с редкими циклами технического обслуживания ∙ нелеткие карты памяти 1756-M22/M23/M24 сохраняют содержимое программ без аккумулятора, исключает необходимость плановой замены.

Основные характеристики

Масштаб 250 локальных модулей ввода/вывода, 4800 распределенных точек

1756-L55 работает в рамках распределенной архитектуры ввода/вывода ControlLogix. До 250 локальных модулей ввода/вывода устанавливаются на поддоны шасси ControlLogix, доступные для этого процессора.Для распределенных приложений ∆ удаленные капли В/В через EtherNet/IP, ControlNet или DeviceNet

Сеть связи не встроена в само устройство 1756-L55. Сетевое соединение происходит от модулей связи серии 1756, установленных в соседних слотах шасси:

• EtherNet/IP:Модули 1756-ENET или 1756-ENBT
• Контрольная сеть:Модули 1756-CNB или 1756-CNBR
• Устройство:Модуль 1756-DNB

Этот модульный подход к связи позволяет конфигурировать один и тот же процессор 1756-L55 для различных топологий сетимногосетевой гибрид .

Сценарии применения

Линия сборки автомобилей:Шасси ControlLogix с картой памяти 1756-L55 и 1756-M13 (1,5 МБ), работающей с сложной последовательной логикой для сварки, зажима и обработки материалов.EtherNet/IP через модуль 1756-ENBT соединяет контроллеры роботов и системы зрения. ControlNet через 1756-CNB обрабатывает детерминированные обновления ввода/вывода на удаленные капли ввода/вывода через линию.

Очистка воды:1756-L55 с 1756-M12 (750KB), управляющий последовательностью насосов, управлением клапанами и мониторингом PID-цепочки.EtherNet/IP соединяет систему SCADA и панели HMI.

Производство продуктов питания и напитков:1756-L55 с 1756-M22 (NVRAM, без аккумулятора) в панели среды очистки.

Частые вопросы

Вопрос 1: Может ли 1756-L55 работать без установки карты памяти?

Нет. Без карты памяти 1756-M, 1756-L55 не имеет хранилища пользовательских программ и не может выполнять никакую логику.Процессор и карта памяти составляют полную сборку процессора. При заказе или замене системы укажите как 1756-L55, так и соответствующую карту 1756-M..

Вопрос 2: Какое программное обеспечение и языки программирования поддерживает 1756-L55?

RSLogix 5000 - это среда программирования для 1756-L55 с подключением через порт программирования RS-232C или через модуль связи EtherNet / IP или ControlNet.RSLogix 5000 поддерживает диаграмму лестницы, Диаграмма блоков функций, структурированный текст и схема последовательных функций в соответствии с IEC 61131-3.Studio 5000 Logix Designer предоставляет те же языки программирования с обновленным интерфейсом.

Вопрос 3: Когда батарея 1756-BA1 нуждается в замене, и что произойдет, если она потерпит сбой?

Замена батареи рекомендуется примерно каждые 1-2 года, в зависимости от температуры окружающей среды и использования.Контроллер генерирует предупреждение о низком уровне аккумулятора через его состояние неисправности до достижения аккумулятором критического разрядаЕсли аккумулятор полностью выходит из строя в стандартной (не NVRAM) конфигурации памяти, программа, хранящаяся в летучей SRAM, теряется на следующем цикле питания.Неволатильные варианты памяти 1756-M22/M23/M24 не требуют аккумулятора; содержание программы сохраняется при потере питания без аккумулятора.

Вопрос 4: Совместим ли 1756-L55 с текущим шасси ControlLogix 5570 или 5580?

1756-L55 физически совместим с любой задней панелью шасси ControlLogix серии 1756.совместимость связи и прошивки между процессором 1756-L55 (Logix5555) и более новыми процессорами L7x или L8x в одном шасси зависит от конкретной конфигурацииНа практике 1756-L55 поддерживается в существующих системах на базе Logix5555, а не смешивается с процессорами нового поколения.Проверить матрицу совместимости шасси и коммуникационного модуля для конкретных конфигураций с несколькими процессорами.

Вопрос 5: В чем разница между 1756-L55 (без памяти) и полным конфигурированным устройством, таким как 1756-L55M12?

1756-L55M12 - это комбинированная сборка процессора 1756-L55 и карты памяти 1756-M12 (750KB)."1756-L55" - это простой процессор без памяти.; "1756-L55M12" (или M13, M14, M16, M22, M23, M24) указывает установленную конкретную карту памяти. Для целей замены подтвердите, является ли неисправным компонентом процессор, карту памяти,или оба.
