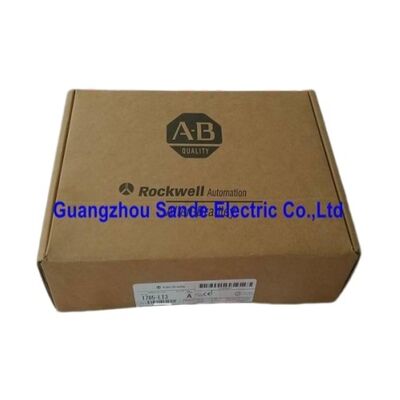

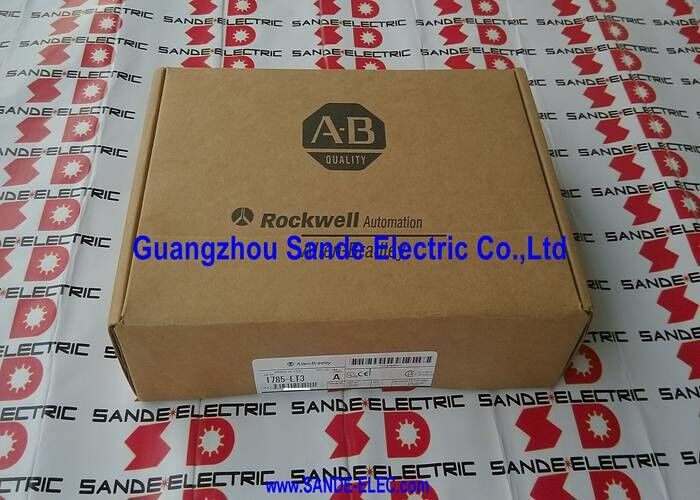

Процессорные модули 1785-LT3 1785LT3 1785-LT3

1785-LT3 | Процессор PLC-5/12 — SRAM на 6 КБ слов / 1 × DH+ / 1 × удаленный ввод-вывод / 2,5 А при 5 В постоянного тока / устаревшие запасные части сняты с производства

PLC-5/12 — место в семействе PLC-5

Семейство процессоров PLC-5 охватывало широкий диапазон объемов памяти и количества каналов связи — от меньших вариантов 5/11 и 5/12 начального уровня до 5/60 и 5/80 верхнего уровня. 1785-LT3 (PLC-5/12) находится на начальном уровне: 6 КБ слов памяти программ и данных, один канал DH+ и один канал удаленного ввода-вывода.

В контексте более крупных процессоров PLC-5, описанных в этой линейке продуктов, PLC-5/12 имеет 6 КБ слов по сравнению с 64 КБ слов в PLC-5/60. Он имеет один канал DH+ (совместно с RIO) по сравнению с четырьмя независимыми каналами DH+/RIO на 5/60. Это надежно позиционирует PLC-5/12 для небольших и простых приложений управления оборудованием — конвейерных секций, автономных машинных ячеек, специализированных технологических станций — где общий объем памяти программ и данных укладывается в предел 6 КБ, а один канал связи обслуживает все сетевые потребности.

Ток объединительной платы 2,5 А при напряжении 5 В постоянного тока — это бюджет мощности, доступный для стойки ввода-вывода. Выбор модуля ввода-вывода должен учитывать это ограничение; полностью заполненная стойка с множеством аналоговых модулей может приблизиться к мощности питания.

Ключевые характеристики

DH+ и удаленный ввод-вывод — один канал, две роли

1785-LT3 обеспечивает один канал связи, который может работать как DH+ или удаленный ввод-вывод:

DH+ (Шоссе Данных Плюс): PLC-5/12 подключается к сегменту сети DH+ для доступа к программированию, однорангового обмена данными с другими контроллерами PLC-5 и связи HMI (терминалы PanelView, SCADA через шлюз 1784-KT).

Удаленный ввод/вывод:PLC-5/12 сканирует стойки удаленного ввода-вывода, подключенные с помощью кабеля удаленного ввода-вывода. Удаленные стойки расширяют возможности ввода-вывода системы 1785-LT3 за пределы локальной стойки, распределяя модули ввода-вывода по секциям машины, физически отделенным от главной панели управления.

Сценарии применения

Автономное управление машиной:Специальная программа 6K обрабатывает одну функцию машины — цикл штамповочного пресса, контур управления скоростью конвейера, последовательность операций на заправочной станции. Канал DH+ соединяет PLC-5/12 с рабочей станцией программирования и операторским терминалом PanelView.

Расширение удаленного ввода-вывода:Основная панель управления содержит стойку ЦП PLC-5/12; стойка удаленного ввода-вывода на машине собирает проводку полевого датчика и исполнительного механизма. Канал удаленного ввода-вывода на 1785-LT3 сканирует удаленную стойку в рамках обычного цикла сканирования.

Замена в установленных системах PLC-5/12:1785-LT3 используется в машинах и процессах, установленных в 1990-х и 2000-х годах, которые продолжают производиться. Прямая замена процессора сохраняет программную среду, адресацию ввода-вывода и поведение сети DH+ установленной системы.

Часто задаваемые вопросы

Вопрос 1: Каково максимальное количество входов/выходов для 1785-LT3 PLC-5/12?

PLC-5/12 поддерживает определенное максимальное количество точек ввода-вывода, основанное на размере его памяти и таблице образов ввода-вывода. При объеме памяти 6 КБ полезная таблица изображений ввода-вывода меньше, чем в более крупных вариантах PLC-5. Конкретный предел пропускной способности ввода-вывода должен быть подтвержден из технического паспорта продукта PLC-5/12 — он значительно меньше, чем пропускная способность PLC-5/60 в 3072 точки. Для установок, требующих расширенного ввода-вывода, стойки удаленного ввода-вывода, подключенные через один канал RIO, обеспечивают дополнительную пропускную способность ввода-вывода в пределах ограничений адресации 1785-LT3.

В2: Какое программное обеспечение используется для 1785-LT3?

RSLogix 5 — это среда программирования для семейства PLC-5, включая PLC-5/12. Подключение осуществляется через канал DH+ с использованием интерфейса 1784-KT, 1784-KTX или совместимого интерфейса DH+ или через адаптер 1784-U2DHP USB-DH+ для современных ноутбуков для программирования. Программа хранится в SRAM объемом 6 КБ; Резервная батарея сохраняет программу даже при потере питания.

В3: Может ли 1785-LT3 напрямую взаимодействовать с сетью EtherNet/IP?

Нет. 1785-LT3 предоставляет DH+ и удаленный ввод-вывод в качестве собственных каналов связи. EtherNet/IP изначально не поддерживается. Для создания моста между DH+ и EtherNet/IP требуется внешнее шлюзовое устройство. Канал DH+ позволяет программировать доступ и одноранговую связь с другими контроллерами PLC-5 и SLC 500 с поддержкой DH+ в том же сегменте.

Вопрос 4. Как долго работает батарея SRAM и что происходит в случае неисправности?

Процессор PLC-5 использует литиевую батарею для сохранения программы и данных в SRAM при отключении питания. Срок службы батареи обычно составляет 1–5 лет в зависимости от условий. Индикатор BATT загорается, когда напряжение батареи падает ниже порога удержания. При выходе из строя батареи, сопровождающемся потерей питания, все содержимое SRAM — программы и данные — теряется. Модули резервного копирования EEPROM (если они совместимы с 1785-LT3) обеспечивают энергонезависимое хранилище программ для автоматического восстановления программы при включении питания.

Вопрос 5: Чем PLC-5/12 (1785-LT3) отличается от PLC-5/15?

PLC-5/12 имеет пользовательскую память емкостью 6 КБ и один канал DH+/RIO. PLC-5/15 обеспечивает больший объем памяти (обычно 8 КБ или выше в зависимости от варианта) и может предлагать два канала связи. Для установок, требующих большего программного пространства или двухканальной связи, более подходящими являются варианты PLC-5/15 или более крупные варианты PLC-5. Прежде чем заказывать замену, подтвердите установленную модель процессора — числовой суффикс (12, 15, 25, 30) напрямую идентифицирует класс памяти и возможностей.
