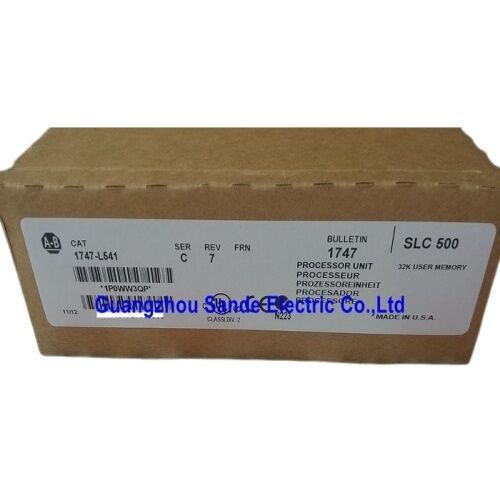

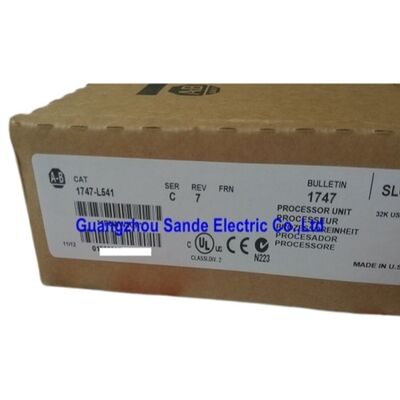

SLC 5/04 16K контроллер 1747-L541 1747L541 1747-L541

Allen-Bradley 1747-L541 SLC 5/04 16K процессор — DH+, RS-232, ОЗУ с батарейным питанием

Обзор продукта

Номер детали: 1747-L541

Также ищут как: 1747L541, Allen-Bradley 1747-L541, AB SLC 5/04 16K

Линейка продуктов: SLC 500

Классификация: Модуль ЦП Allen-Bradley SLC 5/04 — 16K пользовательской памяти, 4096 входов/выходов, связь DH+ и RS-232, ОЗУ с батарейным питанием, время цикла 0,9 мс/К

Технические характеристики

SLC 5/04 на практике — что на самом деле означает 16K памяти

Типичные примененияШестнадцать тысяч слов пользовательской памяти вмещают программы значительной сложности — множество строк релейной логики, охватывающих скоординированные последовательности работы машин, ПИД-регуляторы, обработку данных и управление связью — без накладных расходов версий 32K или 64K, где дополнительная память просто осталась бы неиспользованной.Что отличает SLC 5/04 от SLC 5/03, находящегося ниже в семействе, — это не только объем памяти.

Время цикла 0,9 мс на K помещает этот процессор в категорию производительности, где реальное время отклика на изменения процесса действительно достижимо.

Для программы объемом 16K, полностью используемой, худший случай полного цикла программы составляет менее 15 миллисекунд — достаточно быстро для подавляющего большинства приложений дискретного производства и управления процессами, где время цикла машины составляет сотни миллисекунд до секунд, и где быстрый отклик входов/выходов на сбои и блокировки является требованием безопасности и производительности машины.

Время цикла входов/выходов 0,225 мс — это отдельная цифра, которую стоит понять. В архитектуре SLC 500 цикл входов/выходов и цикл программы — это не одно и то же.Цикл входов/выходов обновляет таблицы образов входов и выходов независимо от интервала цикла программы. При 0,225 мс образ входов обновляется достаточно быстро, чтобы кратковременные импульсы входов — кнопки «нажми и проверь», триггеры датчиков приближения на быстро движущихся частях, входы высокоскоростных счетчиков — надежно фиксировались в течение цикла сканирования.Порты связи: DH+ и RS-232 — два разных задания

1747-L541 имеет два коммуникационных интерфейса, и они выполняют действительно разные функции в заводской сети.

Типичные примененияData Highway Plus (DH+) — это одноранговая промышленная сеть Allen-Bradley для систем SLC и PLC-5.

Она работает со скоростью 57,6 Кбит/с, 115,2 Кбит/с или 230,4 Кбит/с (выбирается) и поддерживает сетевые конфигурации, где несколько процессоров SLC, системы PLC-5 и терминалы программирования совместно используют одну и ту же шину связи.

В сети DH+ 1747-L541 может обмениваться данными с другими контроллерами с помощью инструкций MSG — отправляя и получая файлы данных между ПЛК в рамках скоординированной многоконтроллерной системы.

Это основа для сетей управления производством на уровне линии, разработанных на основе архитектуры Allen-Bradley DH+ в 1990-х и 2000-х годах, многие из которых эксплуатируются и по сей день.

RS-232

на том же процессоре выполняет совершенно другую роль.Этот порт обычно используется для доступа к программированию с компьютера, на котором запущена программа RSLogix 500, для подключения к операторским терминалам и сканерам штрих-кодов или для связи со сторонними устройствами с использованием протокола DF1.

Это соединение точка-точка, а не сеть — одно устройство к одному устройству — и работает на скоростях передачи данных, настроенных в соответствии с подключенным устройством.

Физическое разделение порта RS-232 от порта DH+ означает, что программист может быть подключен и отслеживать программу, в то время как контроллер одновременно обменивается данными по сети DH+, что является практической необходимостью во время ввода в эксплуатацию и обслуживания работающей системы.

Емкость входов/выходов: 4 096 точек и 30 слотов модулей в 3 шасси

1747-L541 поддерживает до 4 096 дискретных входов и 4 096 дискретных выходов

— цифры, описывающие логическую адресную емкость процессора в его физической инфраструктуре входов/выходов.

В архитектуре SLC 500 эта емкость распределяется по модулям, установленным в до

3 шасси входов/выходов

с общим максимальным количеством

30 слотов модулей.Практическое замечание о взаимодействии этих ограничений: ограничение по количеству слотов модулей (30) и ограничение по количеству точек входов/выходов (4 096 входов/4 096 выходов) устанавливают независимые потолки. Модуль входов/выходов на 32 точки в каждом из 30 слотов дает 960 входов и 960 выходов только от дискретных входов/выходов — значительно ниже потолка в 4 096 точек.

Ограничение в 4 096 становится препятствием только при конфигурациях модулей высокой плотности.Для большинства приложений, использующих стандартные модули входов/выходов на 16 или 32 точки, ограничивающим фактором является количество физических слотов.Цифра 480 аналоговых входов/выходов заслуживает особого внимания для приложений управления процессами.

Аналоговые модули в системе SLC 500 занимают слоты модулей и потребляют адреса аналоговых входов/выходов — 4-канальный модуль аналоговых входов занимает один слот, но использует 4 слова аналоговых входов.

Ограничение в 480 аналоговых входов/выходов — это отдельное адресное пространство от ограничения дискретных входов/выходов; оба ограничения применяются одновременно, и структура файла программы должна учитывать оба при планировании системы с высокой плотностью входов/выходов.

ОЗУ с батарейным питанием и модуль резервного копирования 1747-M13

Типичные примененияОЗУ с батарейным питанием — программа и данные, хранящиеся в этом процессоре, сохраняются при отключении питания, но только до тех пор, пока резервная батарея (1747-BA) остается заряженной.

Это критически важный момент обслуживания, который отличает поколение SLC 5/04 от современных процессоров с энергонезависимой флэш-памятью для программ.

Батарея

1747-BA

должна заменяться по регулярному графику — обычно каждые один-три года в зависимости от условий эксплуатации и рабочего цикла резервного копирования.Когда батарея полностью разрядится, процессор потеряет свою программу при следующем включении питания, и перед возобновлением работы контроллера потребуется перезагрузка программы из RSLogix 500 или с модуля резервного копирования памяти.Индикаторы низкого заряда батареи на модуле SLC 5/04 сигнализируют о необходимости замены; ожидание сигнала тревоги допустимо, но полный разряд батареи перед заменой приведет к ненужному событию восстановления.

Модуль резервного копирования памяти

Типичные применения обеспечивает вторую линию защиты для сохранения программы.Этот картридж EEPROM, устанавливаемый в слот, хранит копию программы, которая может быть загружена в процессор при включении питания, опционально автоматически.

Машина, в которой 1747-M13 настроен на автоматическую загрузку при потере памяти, может восстановиться после полного разряда батареи без присутствия программиста — процессор загружается с EEPROM, и машина перезапускается из известного рабочего состояния программы.

Для производственных предприятий, где 1747-L541 управляет критически важным процессом, а незапланированные простои имеют значительные затраты, эта конфигурация настоятельно рекомендуется вместо того, чтобы полагаться только на резервное питание от батареи.

Типичные примененияЛинии дискретного производства с многопроцессорной координацией. Сборочные линии, конвейерные линии и автоматизированные производственные ячейки, где сеть DH+ соединяет несколько процессоров SLC 5/04, координируя поток материалов, блокировки безопасности и обмен производственными данными по всей линии.

Управление процессами с управлением аналоговыми контурами.

Системы смешивания, транспортировки и обработки жидкостей, где 480 точек аналоговых входов/выходов вмещают контуры температуры, давления, расхода и уровня наряду с дискретным управлением, а инструкции ПИД в наборе инструкций SLC 5/04 управляют замкнутым контуром управления.

Управление станками и прессами.

Производственное оборудование, требующее быстрого отклика входов/выходов — штамповочные прессы, машины для литья под давлением, периферийные устройства ЧПУ — где время цикла входов/выходов 0,225 мс и время цикла программы 0,9 мс/К обеспечивают задержку отклика в пределах требований безопасности и времени цикла машины.

Автоматизация зданий и коммунальные услуги. Системы ОВК, чиллеры и системы сжатого воздуха на производственных предприятиях, где платформа SLC 500 была выбрана для управления, а 16K памяти 1747-L541 обрабатывает логику управления последовательностью и уставками для системы коммунальных услуг средней сложности.

Модернизация и обслуживание устаревших систем. Любое предприятие, эксплуатирующее оборудование под управлением SLC 5/04, где вышедший из строя процессор 1747-L541 требует замены на аналогичный для восстановления производства без модернизации системы управления.

Часто задаваемые вопросыВ1: В чем разница между 1747-L541 (16K) и другими вариантами памяти SLC 5/04?

Семейство процессоров SLC 5/04 включает три размера пользовательской памяти: 8K (1747-L531), 16K (1747-L541) и 64K (1747-L552). Все три используют одинаковые наборы инструкций, поддерживают одинаковую емкость входов/выходов (4 096 входов/выходов) и используют те же порты связи DH+ и RS-232.Разница заключается исключительно в памяти программы, доступной для релейной логики, таблиц данных и файлов подпрограмм.

16K 1747-L541 достаточно для большинства машин средней сложности и сегментов производственных линий.Выбирайте 8K, когда приложение простое и память не будет будущим ограничением; выбирайте 64K, когда большое количество подпрограмм, обширное использование файлов данных или будущий рост программы делают 16K вероятным ограничением.

В2: Может ли 1747-L541 напрямую обмениваться данными с современным ПЛК платформы Logix?

Не нативно. 1747-L541 использует DH+ в качестве основной одноранговой сети, которая не поддерживается процессорами ControlLogix или CompactLogix без шлюза или мостового устройства.

Для связи DH+ с сетями EtherNet/IP или ControlNet, которые используют современные системы Logix, требуется карта

1761-NET-AIC

или

1784-PKTX

, или модуль ControlLogix

1756-DHRIO

.Для обмена данными чтения/записи между 1747-L541 и процессором ControlLogix в одном помещении инструкция MSG через мост DH+ является установленным методом. Планируйте это аппаратное обеспечение интерфейса при интеграции устаревших систем SLC 5/04 в современные сетевые архитектуры.В3: Как резервируется программа и что происходит при полном отказе батареи?1747-L541 использует литиевую батарею 1747-BA для поддержания содержимого ОЗУ во время отключения питания. Если эта батарея полностью разрядится до замены, программа и все таблицы данных будут потеряны при следующем включении питания.Восстановление требует перезагрузки программы с компьютера, на котором запущена программа RSLogix 500, или с

модуля резервного копирования EEPROM 1747-M13

.

1747-M13 может быть настроен на автоматическую загрузку при включении питания при обнаружении потери памяти, что обеспечивает автоматическое восстановление без присутствия технического специалиста. Всегда поддерживайте как актуальную резервную копию программы RSLogix 500 на сетевом компьютере, так и загруженный 1747-M13 в слоте процессора для критически важных приложений.В4: Какое программное обеспечение используется для программирования 1747-L541, и поддерживается ли оно до сих пор?1747-L541 программируется с помощью

Rockwell Automation RSLogix 500 — стандартной среды разработки релейной логики для всего семейства SLC 500 и MicroLogix.RSLogix 500 работает в операционных системах Windows и подключается к процессору через адаптер USB-to-RS-232 (для порта RS-232) или через сеть DH+ с использованием моста 1784-PKTX или USB-to-DH+.

Rockwell продолжает продавать и поддерживать RSLogix 500 на текущую дату, хотя сама аппаратная платформа SLC 500 находится на зрелой стадии жизненного цикла продукта. Файлы программ (.RSS), созданные в RSLogix 500, могут архивироваться и восстанавливаться неограниченно, что упрощает поддержание версий программ на протяжении всего срока службы машины.

В5: Совместим ли 1747-L541 со всеми модулями входов/выходов SLC 500?

Да — процессор SLC 5/04 совместим с полной библиотекой модулей входов/выходов SLC 500, включая все дискретные, аналоговые, специальные и коммуникационные модули серии 1746.Совместимость модулей определяется архитектурой задней панели SLC 500, а не конкретным вариантом процессора.Единственным ограничением является адресация: процессор должен иметь достаточную пользовательскую память и пространство файлов данных для адресации всех установленных модулей, а общее количество точек входов/выходов должно оставаться в пределах ограничений 4 096 дискретных входов / 4 096 дискретных выходов / 480 аналоговых.

Все модули входов/выходов SLC 500 как в фиксированном, так и в модульном формате шасси электрически и логически совместимы с 1747-L541.
