Силовой модуль Siemens SIMODRIVE 611 6SN1124-1AA00-0KA1 — одноосевой привод на 400 А для тяжелых условий эксплуатации в станках с ЧПУ

Не зря инженеры заводов возвращаются к платформе SIMODRIVE 611 даже спустя десятилетия после ее появления: когда машина выходит из строя в производственной среде, вам нужна предсказуемая, хорошо документированная и легко обслуживаемая система привода. Модуль 6SN1124-1AA00-0KA1 соответствует всем трем критериям — это силовой модуль с высоким током для одной оси, созданный для самых требовательных применений шпинделей и подач в цеху.

Суть работы этого модуля

По сути, это одноосевой силовой модуль на 400 А из модульной линейки цифровых приводов SIMODRIVE 611. Его задача проста: принимать трехфазное переменное напряжение, обрабатывать его и подавать точно регулируемый выходной ток на подключенный серводвигатель или шпиндельный двигатель — и все это, оставаясь в пределах тепловых ограничений, защищая подключенное оборудование и реагируя на команды управляющей системы.

Что отличает модуль 6SN1124-1AA00-0KA1 в семействе модулей на 400 А, так это его внешняя система охлаждения. В отличие от варианта 6SN1123-1AA00-0KA1 с внутренним охлаждением, этот модуль предназначен для установок, где дополнительный вентилятор или специальная система охлаждения являются частью конструкции шкафа — это распространенная конфигурация в больших обрабатывающих центрах и линиях проходного типа, где управление тепловым режимом осуществляется на системном уровне.

Технические характеристики

Совместимость с двигателями — подача и шпиндель

Один из наиболее практичных аспектов правильного подбора этого модуля — понимание его двойных номинальных токов:

• Приложения привода подачи(серводвигатели для позиционирования оси): номинальный ток двигателя до 140 А
• Приложения главного шпинделя(двигатели шпинделя с высокой инерцией): номинальный ток двигателя до 200 А

Это не одна цифра, о которой нужно беспокоиться — это два разных рабочих диапазона в зависимости от конфигурации модуля. Обрабатывающий центр с 5 осями может использовать этот модуль исключительно для шпинделя, в то время как применение на линии проходного типа может использовать его для привода подачи. В любом случае, модуль справляется с этим в рамках одного физического устройства.

Где вы найдете его в работе

Модуль 6SN1124-1AA00-0KA1 — это рабочая лошадка, которая встречается в удивительно широком спектре тяжелых промышленных сред:

Обрабатывающие центры с ЧПУ — высокомоментные шпиндели для фрезерования и растачивания, где ток шпинделя 200 А не является редкостью при агрессивной обработке.

Линии проходного и гибкого производства — многопозиционные линии часто имеют выделенные одноосевые модули на каждую позицию, что делает потолок в 400 А полезным при приводе больших осей подачи.

Шлифовальные станки — нагрузки на шпиндель во время циклов правки и снятия материала требуют как запаса по току, так и тепловой стабильности.

Тяжелые токарные и обрабатывающие центры — большая работа с патроном и значительная инерция шпинделя выигрывают от номинальной мощности модуля для шпинделя.

Конфигурация охлаждения — что на самом деле означает «внешний»

Это деталь, которая сбивает с толку отделы закупок, заказывающие не тот вариант.

Серия внешнее охлаждение использует 6SN1123 — радиатор модуля предназначен для рассеивания тепла через дополнительный вентилятор, установленный непосредственно на устройстве, или через принудительное воздушное охлаждение, подаваемое по шлангу к системе охлаждения шкафа. Это выводит тепло из внутреннего воздуха шкафа, что делает его хорошо подходящим для герметичных или климатически контролируемых корпусов.

Альтернатива — модуль 6SN1123-1AA00-0KA1 — осуществляет охлаждение внутри и циркулирует тепло в пространстве шкафа. При высоких температурах окружающей среды или в плотно упакованных шкафах внешнее охлаждение обеспечивает больший запас по тепловой мощности. Выбирайте исходя из конструкции вашего шкафа, а не только по номинальному току.

Интеграция с SINUMERIK и SIMODRIVE 611

Этот силовой модуль разработан как нативный компонент цифровой системы приводов SIMODRIVE 611, что означает его установку в существующую инфраструктуру 611 без дополнительного интерфейсного оборудования. Он совместим с системами:

• Системы ЧПУ SINUMERIK 840D / 840DiСистемы SINUMERIK 810D
• Другие модули ввода и мониторинга SIMODRIVE 611 на той же шине постоянного токаКонфигурация привода осуществляется через соответствующий модуль управления (не входит в комплект), который подключается к силовому модулю и обменивается данными с ЧПУ через цифровой интерфейс SIMODRIVE 611.
• Часто задаваемые вопросы

В1: В чем разница между 6SN1124-1AA00-0KA1 и 6SN1123-1AA00-0KA1?

Оба являются одноосными силовыми модулями SIMODRIVE 611 на 400 А с одинаковыми номинальными токами двигателя. Ключевое отличие — охлаждение:

6SN1124

использует внешнее охлаждение. Выбирайте исходя из тепловой конструкции вашего шкафа.6SN1123 использует внутреннее охлаждение. Выбирайте исходя из тепловой конструкции вашего шкафа.В2: Включает ли этот модуль плату управления приводом?Нет. 6SN1124-1AA00-0KA1 — это

только силовой блок

. Требуется отдельный модуль управления SIMODRIVE 611, который необходимо заказывать отдельно. Модуль управления отвечает за регулирование в замкнутом контуре и связь с ЧПУ.В3: Какое входное напряжение требуется для 6SN1124-1AA00-0KA1?Модуль работает от

трехфазной сети переменного тока напряжением от 380 до 480 В

. Он подключается к шине постоянного тока, подаваемой модулем ввода/рекуперации SIMODRIVE 611 — он не подключается напрямую к сети самостоятельно.В4: Может ли этот модуль приводить в движение как сервоприводы подачи, так и шпиндельные двигатели?Да, но не одновременно на одном модуле. При конфигурации как

привод подачи

он поддерживает номинальный ток двигателя до 140 А. При конфигурации как главный шпиндельный привод он поддерживает до 200 А. Применение определяется модулем управления и настройками параметров, а не самим аппаратным обеспечением силового модуля.В5: Доступен ли еще 6SN1124-1AA00-0KA1, или это устаревшая деталь?Siemens перевела новые станки на платформу SINAMICS S120, поэтому серия SIMODRIVE 611 считается

зрелым/устаревшим продуктом

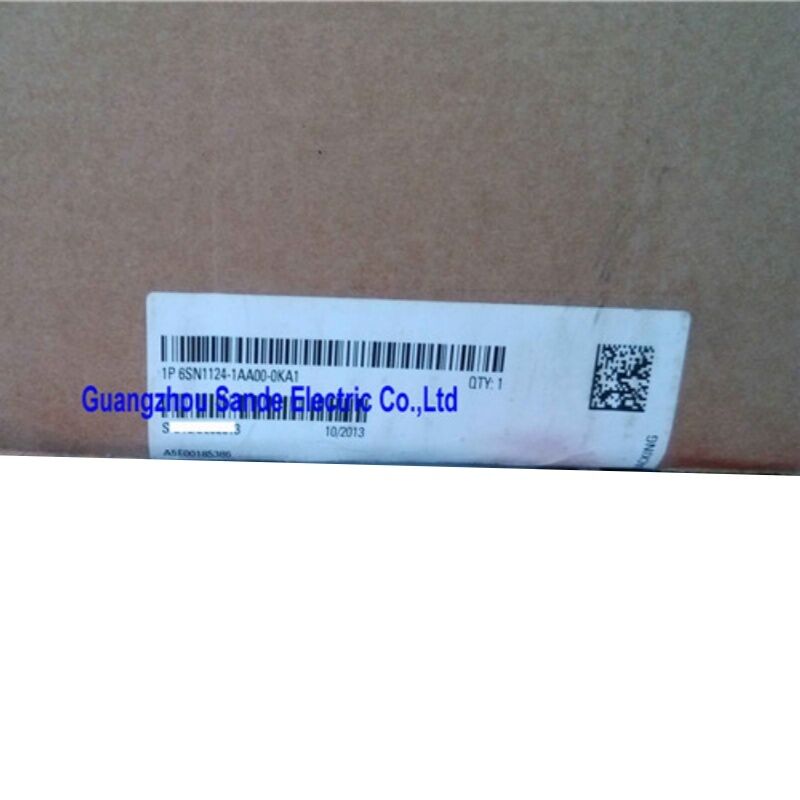

. Однако 6SN1124-1AA00-0KA1 остается широко доступным через поставщиков промышленной автоматизации и сертифицированные сервисные центры — это важное соображение для сервисных команд, поддерживающих существующий парк машин в рабочем состоянии.Номер детали: 6SN1124-1AA00-0KA1 |

Серия: SIMODRIVE 611 | Тип: Силовой модуль | Оси: 1 | Пиковый ток: 400 А | Охлаждение: Внешнее | Происхождение: Германия
