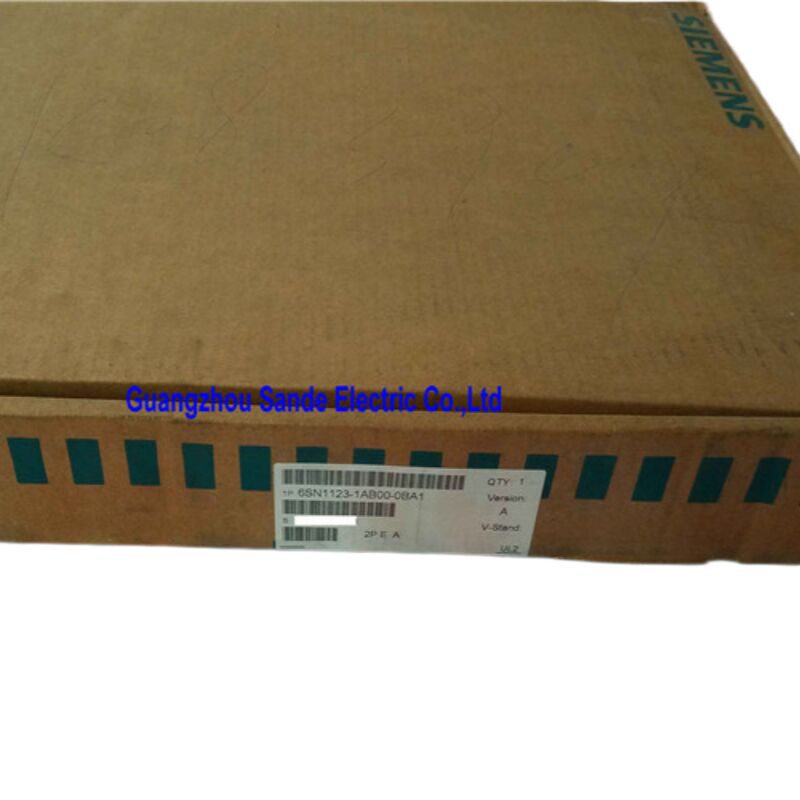

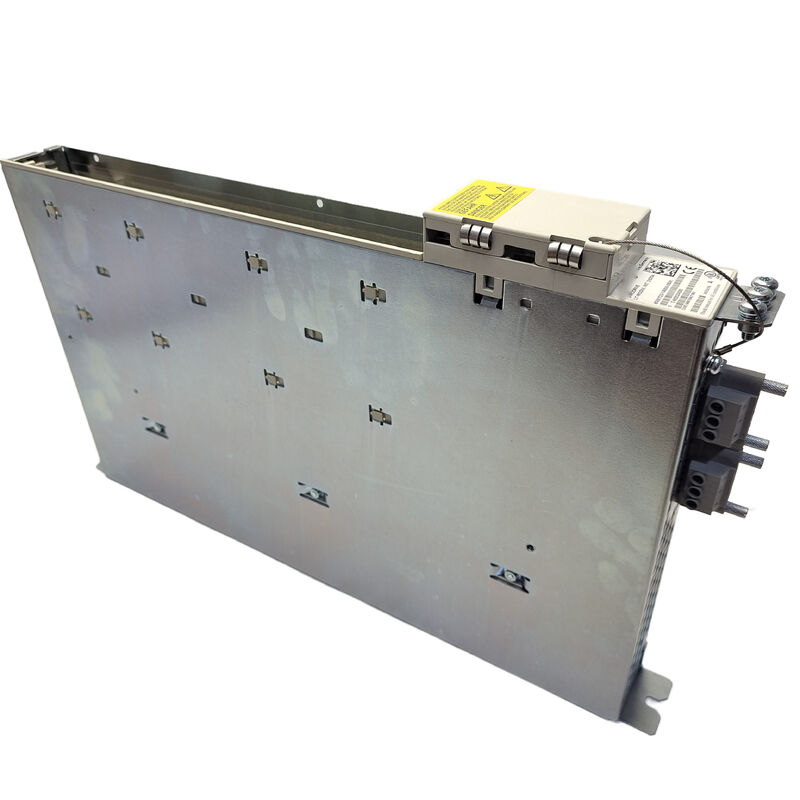

Siemens 6SN1123-1AB00-0BA1 SIMODRIVE 611 Модуль питания, 2-осевой, 25A, внутреннее охлаждение

Обзор продукции

В6SN1123-1AB00-0BA1является двухосным силовым модулем от давно зарекомендовавшейся компании SiemensSIMODRIVE 611Сервоприводная платформа система, которая на протяжении десятилетий питает станки с ЧПУ по всему миру.25 Аи способность одновременно управлять двумя двигательными осями от одного модуля,Это устройство представляет собой техническую практичность, которая сделала серию SIMODRIVE 611 стандартным оборудованием в станках., токарные ячейки и шлифовальные машины с управлением SINUMERIK.

Модуль выполняет работу по преобразованию высокой мощности: он берет энергию постоянного тока, поставляемую модулем SIMODRIVE 611, преобразует ее в точно контролируемый трехфазный выход переменного тока,и доставляет эту мощность к присоединенным серво- или шпиндельным двигателямИнтеллект управления цепью тока, регулирования скорости, позиционирования живет в модуле управления, который устанавливается рядом с ним на рельсе привода.

Технические спецификации

Как структурирована система SIMODRIVE 611 и где этот модуль помещается

Чтобы понять, что делает этот модуль, необходимо кратко рассмотреть, как организован шкаф SIMODRIVE 611.

Полная группа приводов SIMODRIVE 611 начинается смодуль питания/регенерацииКаждый модуль питания в шкафу черпает от этой шины. слоты 6SN1123-1AB00-0BA1 в эту группу,сидит на приводе, и подключается к магистрали постоянного тока через систему взаимосвязи модулей ∙ не требуется отдельная проводка между модулями.

На этом энергомодуле установленамодуль управления(заказан отдельно), который обрабатывает обратную связь кодера и закрывает петли скорости и тока.две полные оси в пределах одной ширины модуляЭта конструкция с двумя осями не является компромиссом; это преднамеренная функция экономии пространства, которая позволяет двум осям с более низким током делить один слот, сохраняя компактный кабинет привода.

Модуль также соединяется с защитными и коммутационными элементами в шкафу: контактный элемент линии, коммутационный реактор и фильтр линии.Все они расположены вверх по течению и являются частью системы SIMODRIVE 611.

Внутреннее охлаждение

Обозначение "1AB00" в номере детали указывает на это как навнутреннее теплораспределениевариант, в отличие от внешних теплоотводов или конфигураций с жидкостным охлаждением, доступных в более широком диапазоне SIMODRIVE 611.

При внутреннем охлаждении отработанное тепло рассеивается внутрь кабинета привода, а не через задний водоотвод, установленный за пределами стены панели.Это упрощает установку шкафа ∙ не требуется выреза в задней панели ∙ но это ставит большие требования к системе вентиляции шкафаПоскольку источник питания производит тепло как побочный продукт нормальной работы, для бесперебойного функционирования всей системы необходим вентилятор или альтернативная система охлаждения.Хорошо вентилируемый шкаф с принудительным охлаждением воздухом является стандартной практикойРабота модуля выше номинальной температуры окружающей среды 45 °C вызовет тепловую защиту и в конечном итоге вызовет сбои привода.

Совместимые двигатели и модули управления

6SN1123-1AB00-0BA1 предназначен для привода целого ряда серво- и шпиндельных двигателей Siemens, включая:

• Серия 1FT5 и 1FT6Сирвомоторы синхронные (приложения с скоростью подачи)
• Серия 1PHасинхронные спиндовые двигатели
• Стандартные асинхронные индукционные двигатели (когда инвертор настроен на соответствующую частоту переключения 4 кГц или 8 кГц для режима MA)
• Серия 1PMдвигатели с отверстиями с отверстиями с отверстиями с отверстиями с отверстиями с отверстиями с отверстиями с отверстиями с отверстиями
• Двигатели, не являющиеся двигателями Siemens, при условии, что они соответствуют требованиям по пригодности синусоидной модуляции в документации производителя двигателя

This range of motor compatibility reflects the module's use across a wide variety of machine tool configurations — from precision grinding to heavy turning — as long as the required motor current remains within the 9 A (feed) and 8 A (spindle) per-axis limits.

В число совместимых вариантов предшественника и преемника входят:6SN1123-1AB00-0BA0(раннее пересмотр оборудования) и6SN1123-1AB00-0BA2(позднее пересмотренные), которые имеют одинаковые электрические характеристики.

Типичные приложения для машин

Этот конкретный размер силового модуля 25 A с двумя осями является распространенным выбором для вспомогательных и вторичных осей, где токи двигателя умеренные.

• Центры обработки с ЧПУ: Двигатели X, Y, Z или вращающейся оси на меньших конфигурациях шпинделя
• Поворачивающие центры: Постановка башни и оси подшпинделя
• Машины для шлифования: Ввод головки колеса и приводы рабочей головки
• Молнии и режущие станкизапускает элементы управления SINUMERIK 840D или 810D

Формат с двумя осями особенно практичен, когда две оси имеют одинаковые потребности в токе. Он уменьшает вдвое количество требуемых слотов модулей по сравнению с двумя одноосевыми блоками.

Примечания о закупках

6SN1123-1AB00-0BA1 имеетпрерванноеклассификация от Siemens, что означает, что он больше не находится в активном производстве.который был заменен семейством приводов SINAMICS S120 для новых машин.

Однако для применения в техническом обслуживании SIMODRIVE 611 systems remain operational across a very large installed base of existing CNC machines — and replacement modules are widely available through specialist industrial automation parts suppliers, как правило, в виде новых старых запасов или профессионально отремонтированных/обменных единиц.поскольку это обеспечивает значимую уверенность в том, что этапа питания модуля и интерфейсы управления работают правильно..

Часто задаваемые вопросы

Q1: Какие модули управления совместимы с 6SN1123-1AB00-0BA1?

Этот силовой модуль принимает полный спектр модулей управления SIMODRIVE 611, включая стандартную серию 6SN1118 и универсальные панели управления как для питания, так и для применения в шпинделе.Правильный модуль управления зависит от типа двигателя (синхронный или асинхронный), система обратной связи (разрешитель, кодер или система прямого измерения) и необходимые функции управления. The pairing must be confirmed against the SIMODRIVE 611 system manual or the existing machine configuration — power modules and control modules are not universally interchangeable despite physical compatibility.

Вопрос 2: является ли этот модуль прямым заменой вариантов 6SN1123-1AB00-0BA0 и 0BA2?

В большинстве случаев, да. Суффиксы BA0, BA1 и BA2 указывают на аппаратные пересмотры одного и того же базового продукта. Электрические рейтинги, форм-фактор и положение разъёмов согласуются в пересмотрах.Однако, конкретные версии прошивки на модуле управления могут взаимодействовать по-разному с конкретными аппаратными обновлениями в некоторых краевых случаях.Заметьте первоначальный пересмотр и если возможно, сопоставьте егоЕсли точная версия не доступна, вариант BA1 обычно считается совместимым с системами, первоначально оснащенными BA0 или BA2.

Вопрос 3: После установки заменного модуля машина показывает неисправность привода? Что следует сначала проверить?

Если модуль питания не заряжен или его сигнал готовности отсутствует, модуль питания не будет работать независимо от его состояния.проверять правильность установки модуля управления и активность его сигналов включения (AS1/AS2 и пульсового включения);Несоответствие параметров, особенно набора данных двигателя, если модуль управления также был заменен, является еще одной распространенной причиной.Некоторые элементы управления SINUMERIK сохраняют историю сигнализации, которая указывает непосредственно на последовательность ошибок..

Вопрос 4: Что происходит, если охлаждение шкафа не работает, пока этот модуль работает?

Внутренняя теплозащита модуля запускается до того, как произойдет какое-либо постоянное повреждение при нормальных условиях неисправности.после чего происходит контролируемое отключение, если температура продолжает расти.Поверхность работы - 45 °C; длительная работа выше этого уровня ухудшает срок службы компонента, даже не вызывая непосредственного отказа.Предоставьте достаточно времени для охлаждения перед перезагрузкой .

Вопрос 5: Может ли этот модуль быть отремонтирован вместо замены?

Специализированный ремонт является хорошо зарекомендованным вариантом для модулей SIMODRIVE 611, причем несколько европейских и североамериканских поставщиков услуг предлагают проверенные программы обмена.Качественный ремонт должен включать замену конденсаторов и других чувствительных к возрасту пассивных компонентов, а не только неисправную часть, а также полное функциональное испытание в условиях нагрузки.Этот подход обычно стоит значительно дешевле, чем новый эквивалент или высококачественный отремонтированный блок.наличие по крайней мере одного испытанного запасного модуля на полке является практичной стратегией технического обслуживания, учитывая прекращенный статус линейки продуктов..

6SN1123-1AB00-0BA1 поставляется только в виде силового модуля. Для полной функции привода требуется совместимый модуль управления SIMODRIVE 611, который необходимо заказать отдельно.Всегда обращайтесь к руководству по системе Siemens SIMODRIVE 611 для установки, назначение параметров и процедуры ввода в эксплуатацию.
