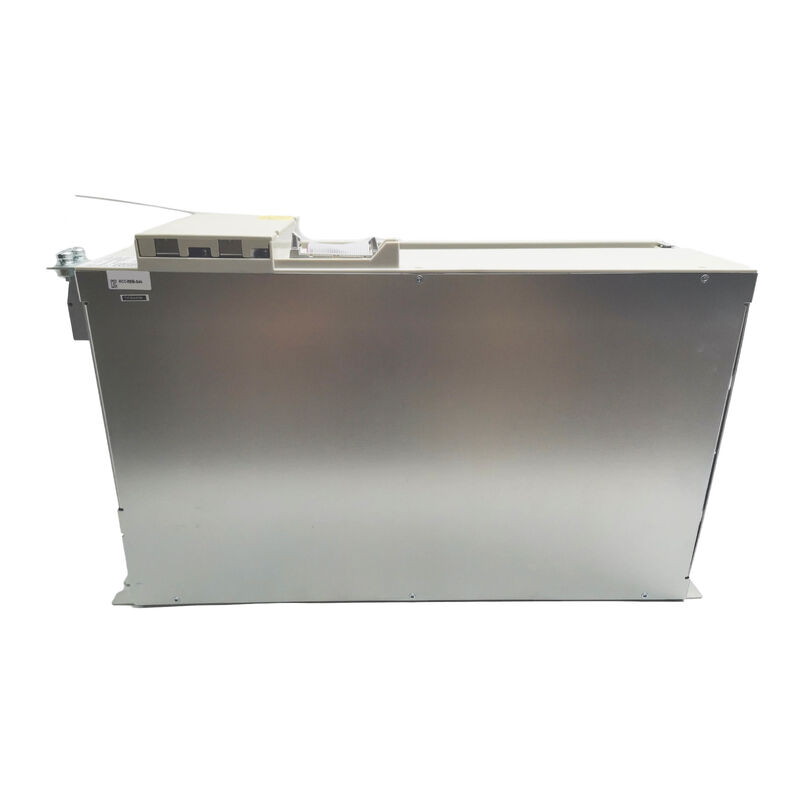

Силовой модуль Siemens Simodrive 611 6SN1123-1AA00-0BA2 — Внутреннее охлаждение

Состояние: Новый · Оригинальная упаковка

Номер детали: 6SN1123-1AA00-0BA2

Серия: SIMODRIVE 611 | Метод охлаждения: Внутренний (самоохлаждение)

Обзор

Проверенная платформа. Внутреннее охлаждение. Готов к установке.

Siemens 6SN1123-1AA00-0BA2 — это силовой модуль серии SIMODRIVE 611 — одной из наиболее широко используемых систем приводов в промышленной ЧПУ и автоматизации по всему миру. Разработанный для внутреннего охлаждения, он интегрируется непосредственно в линейку приводов SIMODRIVE 611 без необходимости использования внешнего радиатора или инфраструктуры принудительного воздушного охлаждения, помимо того, что обеспечивает шкаф.

Платформа SIMODRIVE 611 десятилетиями является основой станков на базе Siemens. Запасные модули этой серии остаются востребованными для проектов технического обслуживания, ремонта и модернизации систем — особенно для производственных предприятий, использующих обрабатывающие центры с ЧПУ SINUMERIK, которые не планируются к полной замене системы привода.

Ключевые характеристики

Внутреннее охлаждение — что это значит на практике

Не каждый шкаф станка оборудован для жидкостного охлаждения или конфигураций с внешним радиатором. Версия 6SN1123 с внутренним охлаждением управляет тепловым режимом внутри самого модуля, используя окружающий поток воздуха в шкафу, а не требуя выделенного канала охлаждения или теплообменника, установленного на задней панели.

Это делает его правильной спецификацией для:

• Стандартные закрытые шкафы с адекватной вентиляцией, где отсутствует инфраструктура жидкостного охлаждения
• Сценарии модернизации и замены где существующая установка была построена на основе модулей с внутренним охлаждением
• Компактные компоновки панелей где добавление внешнего оборудования охлаждения потребует переработки конструкции шкафа

Для установок, уже использующих модули SIMODRIVE 611 с внутренним охлаждением, 6SN1123-1AA00-0BA2 является прямой заменой, которая подходит к существующей механической и электрической конфигурации без модификаций.

Почему модули SIMODRIVE 611 остаются востребованными

Siemens представила платформу SIMODRIVE 611 как основу приводов для систем ЧПУ SINUMERIK, и она стала стандартом для целого поколения станков от крупных производителей оригинального оборудования. Многие из этих станков — фрезерные центры, токарные станки, шлифовальные станки, трансферные линии — до сих пор находятся в эксплуатации, и их операторы не намерены заменять полностью исправное оборудование досрочно.

Когда силовой модуль выходит из строя на одном из этих станков, варианты просты: заменить модуль и возобновить производство, или столкнуться со значительными капитальными затратами на полную замену системы привода. Проверенный, правильно подобранный сменный модуль, такой как 6SN1123-1AA00-0BA2, делает этот выбор простым.

Широкая база установок. Системы SIMODRIVE 611 были установлены на предприятиях автомобильной, аэрокосмической, прецизионной обработки и общего машиностроения по всему миру. Быстрый поиск сменного модуля имеет значение.

Совместимость с SINUMERIK. 6SN1123-1AA00-0BA2 работает в рамках существующих архитектур управления SINUMERIK — 840D, 810D и связанных с ними систем — без необходимости переконфигурации программного обеспечения на уровне привода.

Интеграция в группу приводов. Модули SIMODRIVE 611 вставляются в общую архитектуру шины постоянного тока, разделяя питание от сети/регенерации с другими модулями в группе. Замена одного вышедшего из строя силового модуля восстанавливает ось без влияния на соседние приводы.

Типичные применения

Обрабатывающие центры с ЧПУ — Приводы осей на фрезерных, расточных и токарных центрах, построенных на платформах управления SINUMERIK, где SIMODRIVE 611 является стандартной системой привода.

Шлифовальные станки — Приводы подачи и шпинделя, где плавное, точное управление скоростью при различных нагрузках имеет решающее значение для качества поверхности.

Трансферные линии и гибкие производственные системы — Многоосевые установки, где замена отдельных модулей предпочтительнее общесистемного простоя.

Робототехника и системы обработки — Оси движения в оборудовании для обработки Siemens, интегрированном в производственные линии наряду со станками с ЧПУ.

Запасные части — Команды технического обслуживания, управляющие парком станков, оснащенных SIMODRIVE 611, которым требуется проверенный новый запас для минимизации риска незапланированных простоев.

Часто задаваемые вопросы

В1: Совместим ли 6SN1123-1AA00-0BA2 с контроллерами SINUMERIK 840D и 810D?

О: Да. 6SN1123-1AA00-0BA2 является частью платформы SIMODRIVE 611, которая была разработана для работы с системами управления SINUMERIK 840D sl, 840D и 810D. Перед вводом в эксплуатацию сменного модуля проверьте назначение оси и параметры конфигурации привода в NCU.

В2: В чем разница между версиями 6SN1123 с внутренним и внешним охлаждением?

О: Модули с внутренним охлаждением управляют теплом внутри шкафа, используя окружающий поток воздуха — не требуется радиатор на задней панели или контур жидкостного охлаждения. Версии с внешним охлаждением устанавливают радиатор через заднюю панель шкафа, отводя тепло из корпуса. Используйте версию, соответствующую конфигурации охлаждения существующей установки.

В3: Можно ли использовать этот модуль в качестве прямой замены вышедшего из строя устройства без переконфигурации системы привода?

О: В большинстве случаев да — при условии, что номер детали сменного модуля совпадает с оригинальным. Параметры привода хранятся в контроллере, а не в самом силовом модуле. После физической установки загрузка параметров из NCU или инструмента конфигурации привода восстанавливает настройки оси. Всегда проверяйте совместимость прошивки перед вводом в эксплуатацию.

В4: Включает ли 6SN1123-1AA00-0BA2 плату управления приводом?

О: Нет. 6SN1123 — это силовой модуль (аппаратное обеспечение, которое обрабатывает фактический выходной ток на двигатель). Плата управления приводом — которая содержит параметры оси и взаимодействует с контроллером SINUMERIK — является отдельным компонентом, устанавливаемым на силовой модуль. Оба должны присутствовать и функционировать для работы оси.

В5: Что следует проверить перед установкой сменного силового модуля SIMODRIVE 611?

О: Убедитесь, что шина постоянного тока полностью разряжена перед работой с любым модулем. Убедитесь, что номер детали замены точно совпадает с оригинальным, включая суффикс охлаждения. Проверьте, что плата управления приводом, установленная на новом модуле, правильно сконфигурирована или перенесена с вышедшего из строя устройства. После установки выполните контролируемый тестовый запуск при пониженной нагрузке перед возвращением оси к полной производственной мощности.
