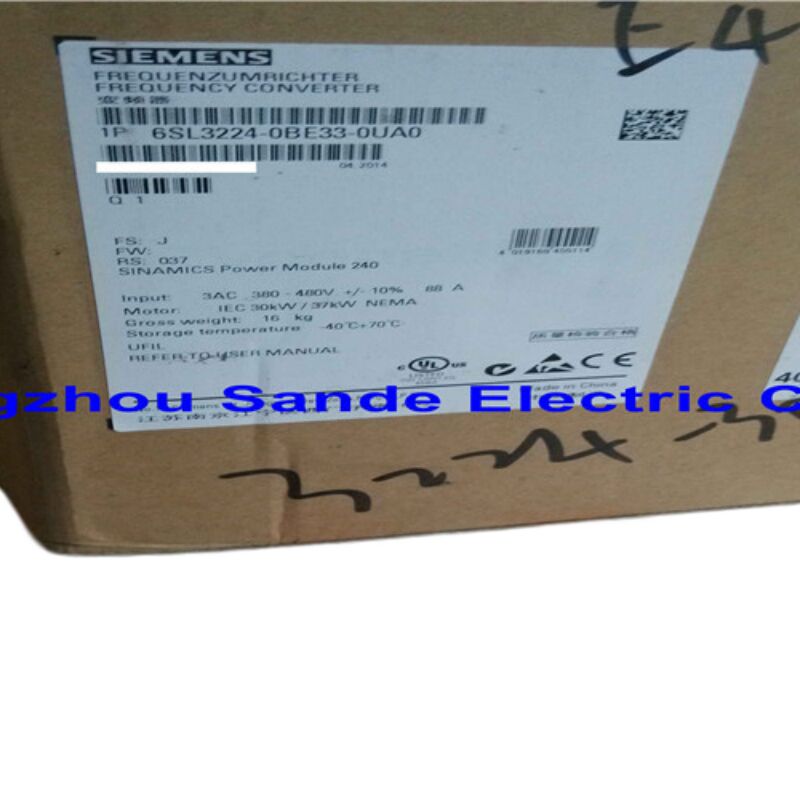

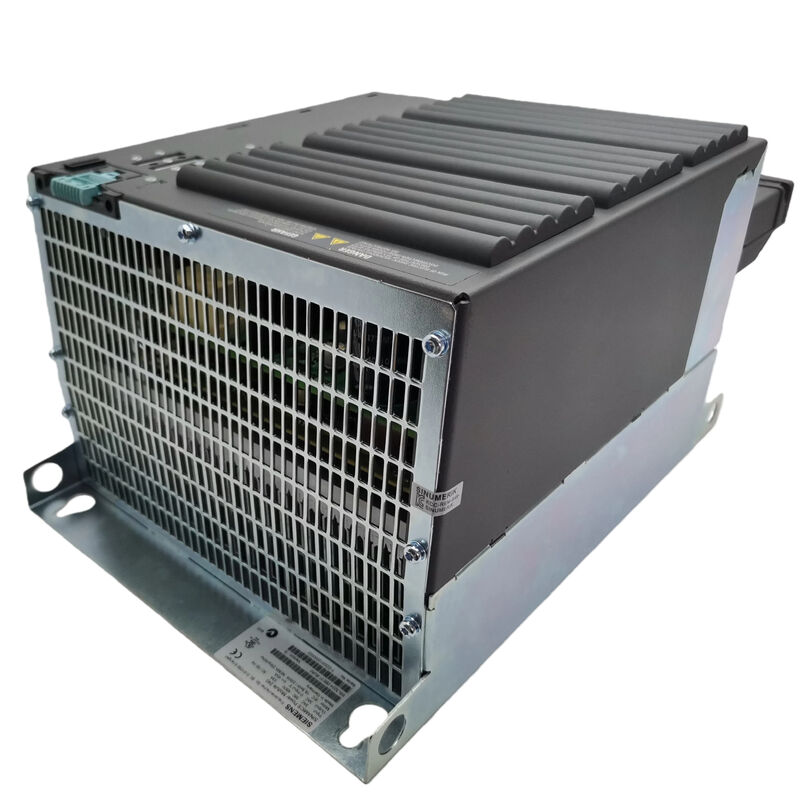

Siemens 6SL3224-0BE33-0UA0 — Модуль питания SINAMICS G120 PM240, 30 кВт / 480 В, без фильтра с тормозным чоппером

Обзор

Модуль 6SL3224-0BE33-0UA0 представляет собой модуль питания мощностью 30 кВт из семейства приводов SINAMICS G120 от Siemens — одной из наиболее широко используемых платформ преобразователей частоты (VFD) в промышленной автоматизации. Конкретно, это вариант PM240: без фильтра, со встроенным тормозным чоппером, предназначенный для трехфазных сетей переменного тока в диапазоне напряжений 380–480 В.

По сути, PM240 является «мускулами» системы G120. Он выполняет всю работу по преобразованию мощности — выпрямление входного переменного тока, управление напряжением шины постоянного тока и генерацию выходного сигнала переменной частоты, который регулирует скорость и крутящий момент двигателя. Интеллектуальное управление находится в отдельном блоке управления (серии CU230/CU240), который подключается непосредственно к PM240 через стандартизированный интерфейс. Такой модульный подход является одной из отличительных особенностей G120: вы можете заменять, модернизировать или переконфигурировать привод, не прикасаясь к силовой части или не переподключая проводку в шкафу.

Основные технические характеристики

Высокая перегрузка против низкой перегрузки — какой режим вам подходит?

Это деталь, которая часто сбивает с толку новых пользователей G120, поэтому стоит объяснить ее четко.

Режим высокой перегрузки (HO) оценивает модуль в 30 кВт. Это правильный выбор для нагрузок, требующих коротких, резких пиков крутящего момента — конвейерных систем, которые должны запускаться под полной нагрузкой, подъемников, экструдеров или любых применений, где двигателю может потребоваться кратковременно превысить свою номинальную мощность в течение нескольких секунд. Привод выдерживает 200% номинального тока в течение до 3 секунд и 150% в течение до 57 секунд, прежде чем сработает тепловая защита.

Режим низкой перегрузки (LO) оценивает то же оборудование в 37 кВт. Здесь требования к перегрузке менее жесткие — центробежные насосы, вентиляторы и компрессоры редко испытывают резкие скачки крутящего момента. Разрабатывая более мягкий профиль перегрузки, Siemens позволяет тому же PM240 обслуживать двигатель большего физического размера в этих приложениях, более эффективно используя имеющееся оборудование.

Различие имеет значение при выборе двигателя, а не при установке. Оба режима работают на идентичном оборудовании.

Встроенный тормозной чоппер — зачем он нужен

Стандартные преобразователи частоты сбрасывают рекуперативную энергию (от замедляющихся нагрузок) обратно в шину постоянного тока. Если этой энергии некуда деваться, напряжение шины постоянного тока возрастает до тех пор, пока привод не выдаст ошибку. PM240 решает эту проблему с помощью встроенной схемы тормозного чоппера, которая направляет избыточную энергию на внешний тормозной резистор (продается отдельно, подбирается под конкретное применение).

Это делает PM240 хорошо подходящим для применений с:

• Частыми или быстрыми циклами замедления
• Нагрузками с высокой инерцией (большие маховики, центрифуги, намоточные/размоточные системы)
• Вертикальными нагрузками или подъемными системами, где нагрузка может приводить двигатель в режим генератора

Если ваше приложение работает в стационарном направлении без значительных требований к рекуперативному торможению, чоппер остается неактивным — его установка не создает никаких неудобств.

Что не входит в комплект PM240

Перед заказом обратите внимание на то, что поставляется с 6SL3224-0BE33-0UA0:

• Нет блока управления. Для работы PM240 требуется совместимый блок управления (например, CU240E-2, CU230P-2 или другие из линейки G120). Правильный блок управления зависит от вашего протокола полевой шины, требований безопасности и потребностей в вводе/выводе.
• Нет базовой панели оператора (BOP). Локальная настройка параметров требует дополнительной панели BOP-2 или подключения к инструменту конфигурирования, такому как STARTER или Startdrive.
• Нет сетевого ЭМС-фильтра. Суффикс "0UA0" в номере детали указывает на устройство без фильтра. Если ваша установка требует соответствия ограничениям ЭМС категории C2 или C3, необходимо добавить внешний сетевой фильтр или указать вариант с фильтром (суффикс "0AA0").

Типичные применения

6SL3224-0BE33-0UA0 используется в широком спектре сред технологической и заводской автоматизации:

• Насосные и вентиляторные системы (работа в режиме LO для максимальной номинальной мощности двигателя)
• Конвейерные линии и системы транспортировки материалов (используя режим HO для запуска в зависимости от нагрузки)
• Компрессоры и смесители
• Вспомогательные оси станков
• Упаковочное оборудование
• Системы обработки воздуха HVAC в крупных коммерческих или промышленных зданиях

Его диапазон мощности 30/37 кВт охватывает размеры двигателей, находящиеся на границе между более мелкими приводами с регулируемой скоростью и более крупными, шкафными системами приводов — что делает G120 практичным выбором, когда важны пространство в шкафу и гибкость установки.

Часто задаваемые вопросы

В1: Работает ли этот модуль питания со всеми блоками управления SINAMICS G120?

Большинство блоков управления G120 из семейств CU230P-2 и CU240E-2 напрямую подключаются к PM240. Однако не каждая комбинация CU-PM является допустимой — Siemens публикует матрицу совместимости в руководстве по системе G120 (доступном на портале Siemens Industry Online Support), которая подтверждает, какие комбинации одобрены. Если вы заменяете ранее работавший привод, сопоставьте номер детали блока управления из существующей установки, а не предполагайте, что любой блок управления подойдет к этому PM240.

В2: В чем разница между 6SL3224-0BE33-0UA0 (без фильтра) и 6SL3224-0BE33-0AA0 (с фильтром)?

Аппаратное обеспечение обоих устройств практически одинаково — тот же размер корпуса, та же номинальная мощность, тот же тормозной чоппер. Вариант с фильтром (0AA0) добавляет встроенный сетевой ЭМС-фильтр класса А, что делает его физически выше (635 мм против 497 мм) и лучше подходит для установок, где проводимые электромагнитные излучения должны соответствовать требованиям EN 61800-3 категории C2. Нефильтрованный 0UA0 предназначен для случаев, когда в шкафу уже установлен внешний фильтр, когда привод подключен к промышленной сети, освобожденной от строгих требований к ЭМС, или когда приоритетом является меньший форм-фактор.

В3: Можно ли использовать этот привод с питанием 480 В, как указано в названии продукта?

Да. Номинальный диапазон входного напряжения 380–480 В 3AC (±10%) означает, что привод разработан для корректной работы при любом номинальном напряжении питания от 380 В до 480 В. Питание 480 В входит в этот диапазон. Допуск ±10% означает, что привод будет обрабатывать переходные напряжения до примерно 528 В без ошибок — полезно в системах электропитания с несовершенной регулировкой напряжения.

В4: Производится ли еще 6SL3224-0BE33-0UA0?

Этот конкретный номер детали указан некоторыми дистрибьюторами как снятый с производства или переходный. Siemens активно развивает платформу G120, и последующие конфигурации могут иметь обновленные номера деталей, отражающие пересмотренные аппаратные ревизии. Для текущих проектов рекомендуется подтвердить наличие и проверить, применим ли прямой номер детали замены. Восстановленные и обменные устройства от надежных поставщиков промышленной автоматизации остаются практичным вариантом для приложений технического обслуживания.

В5: Какой тормозной резистор следует использовать с этим модулем?

Подходящий тормозной резистор зависит от тормозной мощности, требуемой вашим приложением — в частности, от пиковой тормозной мощности, рабочего цикла тормозных событий и общего количества энергии, которое необходимо рассеять за цикл. Siemens публикует руководство по подбору резисторов в руководстве по установке оборудования SINAMICS G120 (документ № 6SL3097-4AL00-0BP3 или эквивалентный для вашей версии прошивки). В качестве отправной точки резистор должен быть рассчитан на пиковую мощность чоппера PM240 и тепловую мощность, рассчитанную на частоту повторения ваших циклов замедления. Неправильный подбор резистора является распространенной ошибкой при пусконаладке, которая приводит к преждевременному тепловому отключению.

Примечание: Модуль питания 6SL3224-0BE33-0UA0 поставляется без блока управления или панели оператора. Для полной функциональности системы требуется совместимый блок управления SINAMICS G120, заказываемый отдельно. Всегда проверяйте спецификации в техническом описании продукта Siemens перед установкой.
