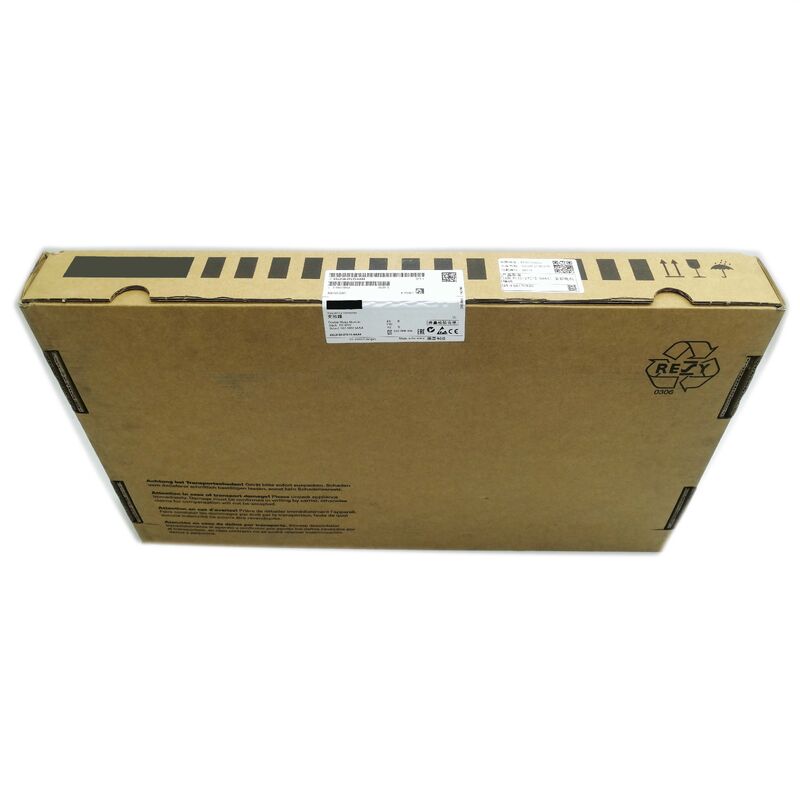

Siemens 6SL3120-2TE15-0AA4 SINAMICS S120 Двойной модуль двигателя
Формат Booksize | 2 * 5A | Вход 600 В постоянного тока | Выход 400 В, 3 фазы переменного тока | Drive-CLiQ | Расширенная встроенная безопасность | IP20
Два оси, один компактный корпус
Siemens 6SL3120-2TE15-0AA4 — это двойной модуль двигателя SINAMICS S120 формата booksize с номинальным выходным током 2 * 5A, обслуживающий две независимые оси из одного компактного корпуса. Он питается от общего звена постоянного тока, поддерживаемого вышестоящим модулем линии, обменивается данными с блоком управления через Drive-CLiQ и включает в стандартной комплектации полную расширенную встроенную безопасность на обоих каналах.
Технические характеристики
| Номер детали |
6SL3120-2TE15-0AA4 |
| Серия |
SINAMICS S120 |
| Тип модуля |
Двойной модуль двигателя (2-осевой инвертор) |
| Формат корпуса |
Booksize |
| Входное напряжение звена постоянного тока |
600 В постоянного тока |
| Выходное напряжение |
400 В, 3 фазы переменного тока |
| Номинальный выходной ток (каждая ось) |
5 А |
| Базовый ток нагрузки (каждая ось) |
4,3 А |
| Ток звена постоянного тока |
6 А |
| Диапазон выходных частот |
0–650 Гц |
| Перегрузочная способность |
150% в течение 60 с / 200% в течение 3 с |
| Метод охлаждения |
Внутреннее воздушное охлаждение |
| Интерфейс связи |
Drive-CLiQ |
| Функции безопасности |
Расширенная встроенная безопасность (STO, SS1, SLS, SBC) |
| Степень защиты |
IP20 |
| Рабочая температура |
0°C до +40°C (возможен спад мощности до +50°C) |
| Подключения двигателя |
2 * вставных разъема |
| Подключение шины постоянного тока |
2 * интегрированные шины звена постоянного тока |
| Шина 24 В постоянного тока |
Интегрированная шина 24 В постоянного тока |
| Входы безопасной остановки |
2 (по одному на канал) |
| Безопасное управление тормозом двигателя |
2 (по одному на канал) |
| Страна происхождения |
Германия |
Ключевые особенности
- Компактная двух-осевая конструкция экономит место в шкафу и уменьшает количество компонентов
- Перегрузочная способность 150%/200% справляется с пиковыми требованиями к ускорению
- Выходная частота от 0 до 650 Гц поддерживает высокоскоростные двигатели и двигатели с большим числом полюсов
- Независимые функции безопасности для каждой оси (STO, SS1, SLS, SBC)
- Интерфейс Drive-CLiQ для автоматического распознавания и настройки модуля
- Внутреннее воздушное охлаждение устраняет необходимость во внешних системах охлаждения
Часто задаваемые вопросы
Какая номинальная мощность соответствует выходному току 5А на канал?
При выходном напряжении 400 В, 3 фазы переменного тока и номинальном токе 5А каждый канал обеспечивает непрерывную выходную мощность примерно 2,7 кВт, подходящую для серводвигателей и компактных асинхронных двигателей в диапазоне до 3 кВт.
Могут ли два канала двигателя работать полностью независимо, включая независимые события безопасности?
Да. Каждый канал имеет собственный вход безопасной остановки и выход безопасного управления тормозом двигателя, что позволяет выполнять независимые отключения по сигналу безопасности, не затрагивая другой канал.
В чем разница между 6SL3120-2TE15-0AA4 и 6SL3120-2TE15-0AD0?
Оба являются двойными модулями двигателя SINAMICS S120 формата booksize с номинальным током 2 * 5А. AA4 — это текущий стандартный тип booksize, а AD0 — это тип booksize D с более узким профилем для установки в тесных шкафах.
Требует ли этот модуль внешнего охлаждения или охлаждающего канала?
Нет. Модуль имеет полностью внутреннее воздушное охлаждение со встроенным вентилятором. Внешний вентилятор, теплообменник или подключение охлаждающего канала не требуются.
Какие варианты блоков управления совместимы с этим модулем?
Совместим с любым блоком управления SINAMICS S120, поддерживающим модули двигателя формата booksize через Drive-CLiQ, включая CU320-2, CU310-2, SIMOTION D и интегрированные блоки управления ЧПУ SINUMERIK.
