Модуль интерфейса аналог 6FC5312-0DA01-0AA0 6FC5 312-0DA01-0AA0 6FC5312-ODA01-OAAO

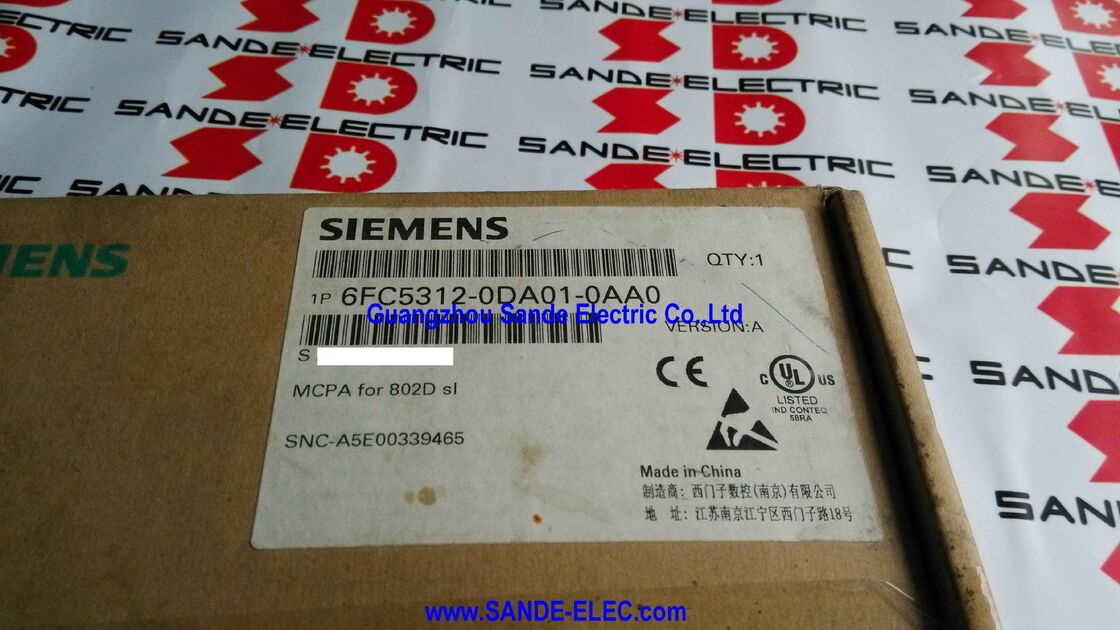

Siemens 6FC5312-0DA01-0AA0 | SINUMERIK 802D sl MCPA — Аналоговый интерфейсный модуль ±10В шпиндель, разъем панели управления станком, шлейфовый кабель к панели управления 6FC5303-0AF30-1AA0

Обзор

Siemens 6FC5312-0DA01-0AA0 — это MCPA — компактный, но функционально важный модуль в системе ЧПУ SINUMERIK 802D sl.

Обозначение MCPA отражает обе его функции в одном названии: интерфейс панели управления станком (подключение MCP через шлейфовый кабель) и аналоговый выход (опорное напряжение шпинделя ±10В).

Эти две функции объединены в одном физическом модуле, поскольку они встречаются вместе в одном и том же сценарии установки ЧПУ: панель управления станком 802D sl монтируется непосредственно рядом с дисплеем, подключается через этот интерфейсный модуль, и та же установка обычно использует аналоговый привод шпинделя, который требует командного выхода ±10В, который MCPA предоставляет одновременно.

SINUMERIK 802D sl — это система ЧПУ Siemens начального и среднего уровня для фрезерных и токарных станков, разработанная для обеспечения полной функциональности ЧПУ при экономически эффективном аппаратном обеспечении.

Во многих станках, оснащенных 802D sl, приводом шпинделя является аналоговый частотно-регулируемый привод (ЧРП) или аналоговый сервопривод — зрелая технология, которая принимает напряжение от -10В до +10В в качестве опорного значения скорости.

Аналоговый выход MCPA подает эту опорную величину ±10В непосредственно с ЧПУ 802D sl, преобразуя запрограммированную скорость шпинделя (команда S в программе ЧПУ) в аналоговое напряжение, которое выполняет привод шпинделя.

Без MCPA одновременно недоступны две функции: аналоговый шпиндель не может управляться с ЧПУ, и панель управления станком 802D sl (панель оператора станка с кнопками ручного перемещения осей, регулятором оборотов шпинделя и регулятором подачи) не может быть подключена через выделенный путь шлейфового кабеля.

Таким образом, MCPA является необходимым компонентом в любой установке 802D sl, которая использует аналоговый шпиндель и стандартную панель управления станком.

Основные характеристики

Аналоговый интерфейс шпинделя ±10В — что это такое и почему это важно

Сигнал ±10В — это универсальный аналоговый язык между системой ЧПУ и аналоговым приводом шпинделя. Когда оператор станка или программа ЧПУ задает скорость шпинделя — скажем, 3000 об/мин для операции фрезерования — ЧПУ 802D sl рассчитывает соответствующее выходное напряжение на основе настроенной максимальной скорости шпинделя, масштабирует его пропорционально и выводит это напряжение с аналогового выходного терминала MCPA.

Если максимальная настроенная скорость составляет 6000 об/мин, а заданная скорость — 3000 об/мин, выходное напряжение составит +5В. Направление вращения шпинделя (M03 для прямого, M04 для обратного в стандартном G-коде) определяется полярностью: положительные напряжения для одного направления, отрицательные — для другого.

Привод шпинделя — это может быть Siemens MICROMASTER, Siemens G120 или сторонний ЧРП — получает это напряжение на своем аналоговом входном терминале, преобразует его в команду частоты или крутящего момента для своего двигателя и запускает шпиндель с заданной скоростью.

Весь контур регулирования скорости шпинделя находится в приводе и двигателе; роль ЧПУ заключается просто в предоставлении заданного значения напряжения.

Этот аналоговый интерфейс шпинделя используется в системах ЧПУ станков десятилетиями и остается полностью практичным для обрабатывающих центров, где скорость шпинделя не требует изменения десятки раз в секунду или замкнутого регулирования скорости со стороны ЧПУ.

Для регулирования скорости шпинделя в контуре управления ЧПУ цифровой интерфейс привода (например, PROFIBUS или DRIVE-CLiQ) обеспечивает более высокую производительность, но аналоговый подход ±10В является экономически эффективным и надежным для большинства применений шпинделей станков общего назначения.

Подключение MCP — интерфейс шлейфового кабеля

Панель управления станком SINUMERIK 802D sl (MCP) — это ряд кнопок, переключателей и регуляторов, которые оператор станка использует во время обработки — запуск и остановка шпинделя, удержание подачи, запуск цикла, клавиши ручного перемещения осей и регуляторы подачи. В архитектуре 802D sl панель управления станком (6FC5303-0AF30-1AA0) устанавливается вертикально рядом с дисплеем и подключается к модулю MCPA через плоский шлейфовый кабель, поставляемый с панелью управления станком.

Этот шлейфовый кабель передает сигналы от всех кнопок и регуляторов панели управления станком к модулю MCPA, который, в свою очередь, подключается к интерфейсу X110 блока обработки панелей (PCU) 802D sl.

PCU считывает входные данные с панели оператора через это соединение и интегрирует их в логику работы станка — интерпретируя кнопку запуска цикла как команду выполнения программы, регулятор подачи как модификатор скорости оси в реальном времени, а клавиши ручного перемещения как команды ручного перемещения.

Механическая конструкция MCPA обеспечивает защиту соединения шлейфового кабеля и надежную установку модуля в системной архитектуре 802D sl.

Модуль подключается к PCU в положении X110, устанавливая как цепь аналогового выхода, так и путь передачи данных MCP через одну компактную плату интерфейса.

Установка в системе SINUMERIK 802D sl

В полной установке SINUMERIK 802D sl модуль MCPA занимает определенное положение в системной архитектуре. Блок обработки панелей (PCU) 802D sl — это центральный аппаратный блок ЧПУ, содержащий процессор ЧПУ, ПЛК и все интерфейсы.

MCPA подключается к интерфейсу X110 PCU. Панель управления станком подключается к MCPA через шлейфовый кабель. Аналоговый привод шпинделя подключается к аналоговому выходному терминалу MCPA (±10В, обычно через экранированный кабель к аналоговому входу привода).

Конфигурация параметров 802D sl определяет взаимосвязь между запрограммированными скоростями шпинделя и выходным напряжением аналогового выхода MCPA — максимальная скорость шпинделя, соответствующая полному масштабу ±10В, минимальная скорость и полярность напряжения для каждого направления вращения шпинделя.

Эти параметры устанавливаются во время ввода станка в эксплуатацию и записываются в резервную копию данных станка.

Часто задаваемые вопросы

В1: Можно ли использовать MCPA с любым аналоговым приводом шпинделя или только с приводами Siemens?

Аналоговый выход ±10В от MCPA является стандартным промышленным интерфейсом, принимаемым практически всеми частотно-регулируемыми приводами и аналоговыми сервоприводами от любого производителя.

Siemens MICROMASTER, Siemens G120, серия ABB ACS, Yaskawa V1000 и J1000, серия Mitsubishi FR-A и большинство других основных брендов ЧРП принимают аналоговое опорное значение скорости ±10В на своих входах AI (аналоговый вход).

MCPA не выполняет никаких специфических для привода протоколов — он выдает простое аналоговое напряжение. Чувствительность и импеданс аналогового входа привода должны быть проверены по спецификации выхода MCPA во время проектирования станка.

В2: Что произойдет, если модуль MCPA выйдет из строя на работающем станке?

Сбой MCPA обычно приводит к двум одновременным эффектам: аналоговый привод шпинделя теряет команду скорости (выходное напряжение падает до нуля или становится неопределенным, на что большинство ЧРП реагируют остановкой или ошибкой), а входы кнопок и регуляторов панели управления станком становятся нефункциональными (ЧПУ не может считывать входные данные с панели оператора).

802D sl выдаст соответствующие сообщения об ошибках — ошибку привода шпинделя со стороны привода и, возможно, ошибки связи с панелью управления станком со стороны управления. Работа станка останавливается. Замена новым или восстановленным модулем MCPA и восстановление из резервной копии данных станка восстанавливают нормальную работу.

В3: Является ли модуль MCPA программируемым пользователем или он работает автоматически от выходного сигнала управления шпинделем ЧПУ?

Сам MCPA не содержит программируемой пользователем логики — это аппаратный интерфейсный модуль, который преобразует цифровой выход скорости шпинделя PCU 802D sl в аналоговое напряжение и маршрутизирует сигналы MCP.

Все расчеты скорости шпинделя и логика управления находятся в процессоре ЧПУ 802D sl и настраиваются через параметры данных станка во время ввода в эксплуатацию.

MCPA просто выполняет выходное напряжение, которое командует ЧПУ.

Обновление прошивки или программирование самого модуля MCPA не требуется и невозможно.

В4: Может ли 802D sl работать с цифровым приводом шпинделя PROFIBUS или цифровым приводом шпинделя без использования MCPA?

Если станок использует цифровой привод шпинделя, подключенный к 802D sl через PROFIBUS (а не аналоговый ±10В), команда скорости шпинделя передается по шине PROFIBUS, и аналоговый выход ±10В не требуется.

Однако, если используется панель управления станком 802D sl MCP (6FC5303-0AF30-1AA0), MCPA все еще может потребоваться для интерфейса шлейфового кабеля панели управления станком, даже если аналоговый выход шпинделя не используется.

Системная архитектура зависит от того, нужны ли оба подключения — MCP и аналоговый выход — это определяется во время проектирования и ввода станка в эксплуатацию.

В5: MCPA указан как запасная часть. Означает ли это, что он не был доступен как новый продукт?

Обозначение "запасная часть" в описании продукта Siemens отражает то, что MCPA не является самостоятельным приобретаемым элементом для сборки новых станков в обычном смысле — станки с системами ЧПУ 802D sl поставляются уже с установленным MCPA.

Перечень запасных частей делает MCPA доступным для замены в случае отказа в существующих установках 802D sl.

Siemens поддерживает наличие запасных частей для своих систем ЧПУ в течение определенного периода после окончания активных продаж продукции, гарантируя, что владельцы станков могут приобретать запасные компоненты для обслуживания на протяжении всего срока службы станка.
