Компьютерное числовое управление 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

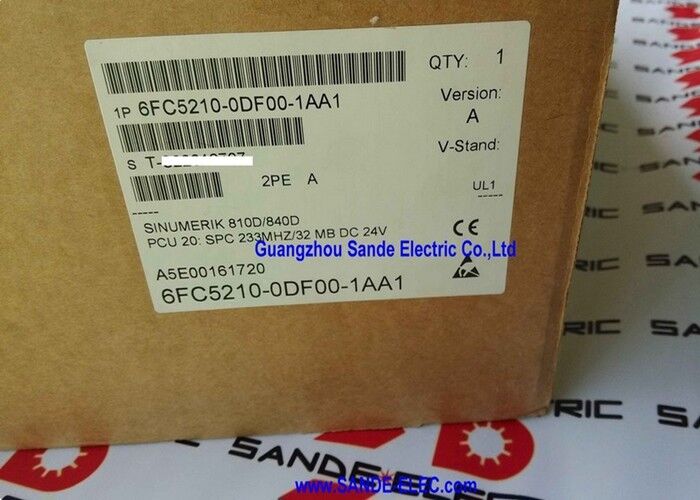

6FC5210-0DF00-1AA1∙ SINUMERIK PCU 20 Control Panel Unit 233MHz / 32MB DRAM / 16MB Flash / 24VDC / SINUMERIK 810D / 840D CNC

PCU 20

SINUMERIK 810D и 840D - это высокопроизводительные ЦНС-системы, широко используемые в обрабатывающих центрах, торинговых центрах, шлифовальных машинах и линиях передачи.6FC5210-0DF00-1AA1 PCU 20 (Panel Control Unit) обеспечивает вычислительный уровень панели оператора ¢ он запускает программное обеспечение SINUMERIK HMI, управляет интерфейсом оператора и общается с NCU (числовым управляющим блоком) через внутреннюю заднюю плоскость SINUMERIK.

ПКУ является физически отличающимся от NCU устройством. NCU обрабатывает вычисления с помощью ЧПУ в режиме реального времени ∙ интерполяцию оси, выполнение ПЛК и сервокоммуникацию.ПКУ 20 обрабатывает все, что оператор машины видит и взаимодействует с: отображение данных инструмента, редактирование программ, экраны состояния и ввод данных вручную.Это функциональное разделение означает, что вычислительная среда HMI может быть заменена или обновлена независимо от самого контроллера CNC.

6FC5210-0DF00-1AA1 представляет собой 233MHz вариант процессора PCU 20,оснащенная 32 МБ DRAM и 16 МБ флэш-памятью конфигурация, используемая в установках станков 810D и 840D среднего поколения, требующих работы SINUMERIK HMI на панели оператора.

Основные характеристики

32 МБ DRAM + 16 МБ Флэш ️ Вычислительные ресурсы для уровня HMI

32 МБ DRAM PCU 20 обеспечивает рабочую память в режиме выполнения для приложений HMI ¢ активных списков программ, таблиц инструментов и параметров, хранящихся в оперативной памяти для быстрого отображения и выполнения программного обеспечения HMI.Флэш-память 16 МБ хранит операционное программное обеспечение и изображение приложения SINUMERIK HMI, файлы конфигурации конкретной машины и сохраненные данные, которые должны выдержать циклы питания без резервной батареи.

Процессор 233 МГц достаточен для выполнения задач дисплея SINUMERIK HMI, для которого был разработан этот блок.который подключается к интерфейсу дисплея и клавиатуры ПКУ ПКУ обрабатывает все входные события и обновляет дисплей без зависимости от обработки CNC NCU в режиме реального времени.

Сценарии применения

СИНУМЕРИК 840D обрабатывающий центр ∙ Замена ПКУ:В обрабатывающем центре, где работает система SINUMERIK 840D CNC, возникает сбой ПКУ: дисплей HMI не работает, панель оператора не реагирует или ПКУ не загружается.Замена 6FC5210-0DF00-1AA1 восстанавливает функциональность панели оператораNCU продолжает поддерживать конфигурацию машины; заменяющее ПКУ настроено на повторное подключение к NCU без потери данных о оси машины.

SINUMERIK 810D - восстановление центра поворота HMI:Центр поворота с управлением SINUMERIK 810D теряет возможности HMI из-за сбоя ПКУ. 6FC5210-0DF00-1AA1 является прямой заменой того же ПКУ 20 вариант, восстанавливая дисплей оператора,способность редактировать программы, и обратной связи о состоянии машины без необходимости замены NCU.

Путь обновления панели:Операторы машин сообщают о медленной реакции HMI на более старой установке 810D.Обновление PCU 20 с более медленного варианта на 233MHz 6FC5210-0DF00-1AA1 улучшает освежение дисплея и реакцию на ввод параметров без изменения конфигурации CNC или оси машины.

Частые вопросы

Вопрос 1: В чем разница между PCU 20 и PCU 50 в системе SINUMERIK 810D/840D?

Оба являются панельными блоками управления для SINUMERIK 810D/840D, но PCU 50 - это блок более высокой спецификации с значительно большей вычислительной мощностью, большей оперативной памятью,и жесткий диск или опция хранения CompactFlash по сравнению с хранилищем на основе флэша PCU 20ПКУ 50 (6FC5210-0DF01-0AA0 и аналогичные) поддерживает более продвинутые функции HMI и большую емкость передачи данных.вариант на основе вспышки, подходящий для стандартных требований HMI станков обработки без более высоких требований к мощности, которые оправдывают PCU 50.

Вопрос 2: Можно ли использовать 6FC5210-0DF00-1AA1 как с системами SINUMERIK 810D, так и с системами SINUMERIK 840D?

Да. ПКУ 20 совместим с системами SINUMERIK 810D и 840D CNC.но ПКУ 20 подключается к обоим через один и тот же интерфейсКонфигурация программного обеспечения HMI на PCU 20 настроена так, чтобы соответствовать типу подключенного NCU и конфигурации машины.

Вопрос 3: Сохраняется ли программа и данные параметров станка-инструмента в ПСУ 20?

Данные части программы и параметры CNC распределены по PCU и NCU. Активные параметры CNC и конфигурация оси находятся в NCU.таблицы данных инструмента, отображаемые через панель оператора, и конфигурация HMI управляется PCU. При замене PCU 20, параметры оси машины в NCU не влияют;только HMI-специфическая конфигурация на ПКУ должна быть восстановлена из резервного копирования.

Вопрос 4: Какой тип панели оператора подключается к 6FC5210-0DF00-1AA1?

ПКУ 20 подключается к передним блокам панели управления SINUMERIK 810D/840D, в частности, OP 010, OP 012, OP 015,или эквивалентные варианты панели оператора, которые были современны PCU 20 поколенияПодключение несет сигнал дисплея, интерфейс клавиатуры и USB или MPI связь между ПКУ и панелью оператора.Тип физического разъема и спецификация кабеля определены аппаратной документацией SINUMERIK 810D/840D для конкретной панели оператора, установленной на машине.

Q5: Какое программное обеспечение необходимо для настройки или восстановления ПКУ 20 после замены?

После замены ПКУ программное обеспечение SINUMERIK HMI и конфигурация для конкретной машины должны быть загружены на новое ПКУ. The restore procedure uses a SINUMERIK system software backup — typically created during machine commissioning and stored on the operator panel's USB port or on a PC using SINUMERIK system software tools. Конкретная процедура документирована в руководстве по вводу в эксплуатацию SINUMERIK 810D/840D. Использование проверенного резервного копирования с оригинальной машины является наиболее надежным путем восстановления.
