Siemens 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — Интерфейс аналогового привода для 4 осей через PROFIBUS DP, вход 24 В постоянного тока, выход аналоговой уставки ±10 В, энкодер TTL/SSI, версия D

Обзор

Siemens 6FC211-0BA01-0AA4 — это ADI4 (интерфейс аналогового привода для 4 осей), произведенный подразделением Siemens, специализирующимся на ЧПУ, в Нанкине, Китай. Являясь версией D аппаратного обеспечения ADI4, этот модуль представляет собой зрелую ревизию в жизненном цикле продукта, включающую накопленные усовершенствования конструкции при сохранении полной функциональной и программной совместимости со спецификацией SINUMERIK ADI4.

Инженерная задача ADI4 решает постоянную проблему интеграции при модернизации станков с ЧПУ и гибридных установках: ЧПУ SINUMERIK обмениваются данными с сервоприводами и шпиндельными приводами через PROFIBUS DP с использованием цифровых протокольных сообщений, но большая установленная база аналоговых сервоусилителей — включая широко используемую серию SIMODRIVE 611 аналоговых и многие сторонние сервоусилители — принимают команды скорости только в виде аналоговых сигналов напряжения ±10 В.

Без ADI4 разработчик системы сталкивается с необходимостью либо заменить все приводы (высокая стоимость, длительное время простоя), либо отказаться от современного ЧПУ (потеря возможностей программирования и диагностических функций). ADI4 устраняет этот выбор.

Подключенный как ведомое устройство PROFIBUS DP на эквидистантной шине, модуль получает цифровые уставки скорости от ЧПУ в каждом цикле шины, преобразует их в аналоговые напряжения ±10 В на своих четырех выходных каналах и одновременно считывает обратную связь от инкрементального или SSI энкодера с каждой оси.

Данные энкодера обрабатываются внутри, упаковываются в кадры сообщений профиля PROFIDrive и возвращаются в ЧПУ через PROFIBUS — предоставляя контроллеру ЧПУ фактические значения положения и скорости в реальном времени в цифровой форме, даже если физические приводы аналоговые.

Для ЧПУ ADI4 представляет четыре цифровые сервооси; для приводов — четыре стандартных аналоговых командных сигнала ±10 В. Обе стороны видят ожидаемый интерфейс.

Ключевые характеристики

Аппаратное обеспечение версии D — что это означает на практике

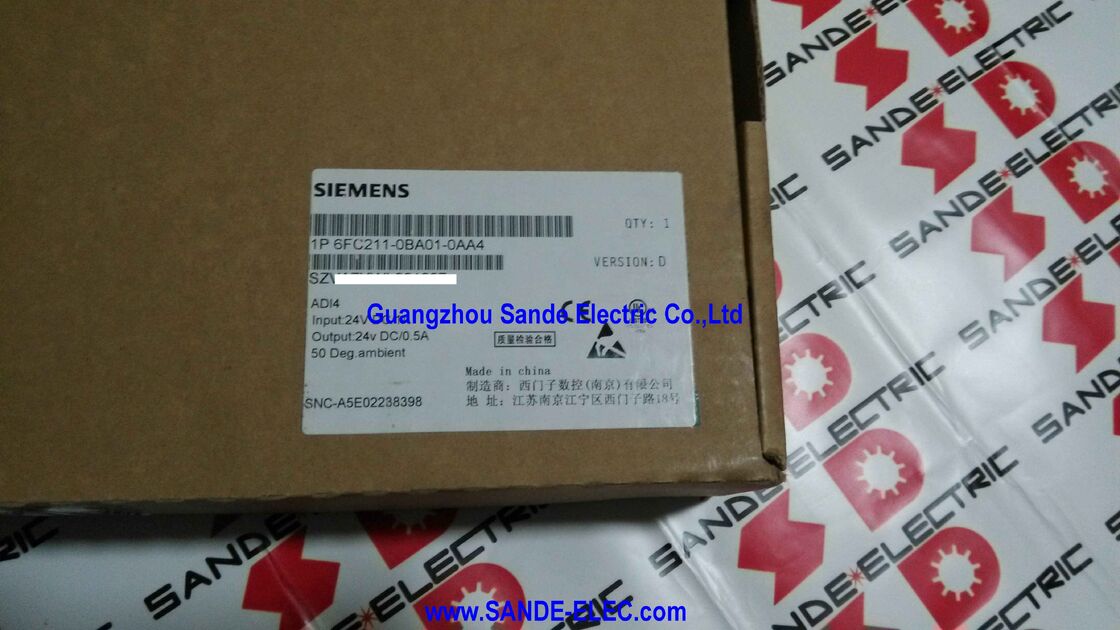

Маркировка "VERSION: D" на этикетке продукта идентифицирует ревизию аппаратного обеспечения данного блока ADI4. Siemens использует последовательные буквы версий (A, B, C, D...) для отслеживания изменений в физической конструкции аппаратного обеспечения — обновления компонентов, ревизии компоновки печатной платы или усовершенствования производства — при сохранении неизменной функциональной спецификации и программного интерфейса между версиями.

Версия D ADI4 является поздней ревизией, которая выигрывает от зрелости конструкции.

Ранние версии аппаратного обеспечения любого встроенного модуля управления движением могут содержать ошибки, связанные с определенными граничными случаями эксплуатации, допусками компонентов или производительностью ЭМС при определенных условиях установки. Более поздние версии устраняют их посредством целевых изменений аппаратного обеспечения.

Устройства версии D, полученные из партий производства этого периода, представляют собой надежную, хорошо охарактеризованную аппаратную базу для установки или замены оборудования.

С точки зрения инженера по вводу в эксплуатацию, все аппаратные версии ADI4 настраиваются идентично через SINUMERIK Toolbox или SIMOTION SCOUT — буква версии не изменяет никаких настроек параметров, шагов конфигурации PROFIBUS или процедуры назначения осей.

Эквидистантный PROFIBUS DP — обязательное требование

Одно требование должно быть четко понято перед спецификацией ADI4: он работает исключительно на эквидистантном (изохронном) PROFIBUS DP, а не на стандартном асинхронном сегменте DP.

Стандартный PROFIBUS DP работает с переменным временем между циклами — мастер опрашивает ведомые устройства как можно быстрее, но точное время начала каждого цикла шины немного варьируется.

Эта вариативность не имеет значения для модулей ввода-вывода, но фатальна для управления сервоприводом: ЧПУ должно точно знать, когда была применена уставка скорости и когда было захвачено фактическое значение энкодера, иначе его регуляторы скорости и положения не смогут функционировать с полосой пропускания и жесткостью, необходимыми для обработки.

Эквидистантный PROFIBUS DP обеспечивает фиксированное, повторяющееся время цикла шины (Tdp), синхронизированное с внутренним циклом управления положением ЧПУ.

Каждое устройство на шине — включая ADI4 — передает и принимает данные в детерминированных временных слотах в течение каждого периода Tdp.

ADI4 применяет полученную цифровую уставку к своим аналоговым выходам в фиксированной точке каждого цикла и захватывает состояние счетчика энкодера в той же фиксированной точке, обеспечивая ЧПУ согласованный путь обратной связи с известной задержкой.

Минимальное Tdp, поддерживаемое ADI4, составляет 2 мс — позволяя контуру управления положением работать с частотой до 500 Гц.

Для большинства стандартных операций фрезерования, токарной обработки и шлифования этого вполне достаточно.

Режим эквидистантного PROFIBUS активируется и настраивается через инструменты запуска SINUMERIK или конфигурацию изохронного DP в STEP 7/TIA Portal.

Аналоговый выход и вход энкодера — детали подключения

Аналоговый выход (разъем X3): Четыре аналоговых выходных канала ±10 В постоянного тока подключаются к входу ссылки скорости (Nset или клемма ±10 В) каждого привода оси. Кабели должны быть экранированными витыми парами, с экраном, заземленным на шину PE шкафа привода.

Прокладка кабелей аналоговых сигналов вдали от силовых кабелей имеет важное значение для предотвращения наведенных помех на сигнале низкого напряжения — даже 10–20 мВ помех на уставке ±10 В представляют собой ошибку скорости 0,1–0,2% на полной скорости, которая накапливается в контуре положения со временем.

Вход энкодера (разъемы X4-1, X4-2, X5-1, X5-2): Каждый из четырех разъемов входа энкодера принимает либо инкрементальный энкодер TTL (5 В дифференциальный, RS422), либо абсолютный энкодер SSI.

Выходной источник питания модуля 24 В постоянного тока (24 В / 0,5 А) питает энкодеры через тот же разъем — устраняя необходимость в отдельном источнике питания энкодера 24 В для осей, использующих 24 В HTL энкодеры с соответствующей адаптацией уровня сигнала, хотя 5 В RS422 энкодеры питаются от внутреннего источника питания модуля 5 В.

Сигналы энкодера обрабатываются через внутренний счетчик и схему интерполяции ADI4: импульсы квадратуры A/B каждого инкрементального энкодера подсчитываются с обнаружением краев ×4, затем умножаются на коэффициент 2048 в качестве дополнительных битов с высоким разрешением перед передачей в ЧПУ через PROFIBUS.

Это дает энкодеру с 2500 импульсами/оборот эффективное разрешение более 20 миллионов отсчетов на оборот, как это видит контроллер положения ЧПУ — значительно превосходящее механическую точность системы привода и гарантирующее, что контур положения никогда не будет ограничен квантованием энкодера.

Условия установки и соображения по снижению нагрузки

На этикетке указана максимальная температура окружающей среды 50°C. Это температура воздуха непосредственно вокруг ADI4 внутри шкафа управления, а не температура внешней стороны шкафа. В плотно упакованных панелях — особенно тех, которые также содержат сервоусилители и источники питания, генерирующие значительное тепло — внутренняя температура шкафа может существенно превышать внешнюю температуру окружающей среды.

Тепловое управление шкафом (вентиляция, теплообменники, вентиляторное охлаждение) должно обеспечивать, чтобы температура в месте расположения ADI4 в панели не превышала 50°C.

ADI4 рассчитан на работу только внутри закрытого шкафа управления — открытая установка не допускается.

Корпус обеспечивает необходимую защиту от проводящей пыли и металлических частиц, которые неизбежно присутствуют в среде станков.

Винт защитного заземления (M6) на корпусе ADI4 должен быть подключен к шине PE шкафа, чтобы обеспечить правильное заземление шасси модуля и поддержание производительности ЭМС.

Часто задаваемые вопросы

В1: Является ли 6FC211-0BA01-0AA4 тем же продуктом, что и 6FC5211-0BA01-0AA4, и можно ли их использовать взаимозаменяемо?

Оба несут название продукта ADI4 и выполняют одну и ту же функцию — интерфейс аналогового привода для 4 осей через PROFIBUS DP. Префикс 6FC211 идентифицирует производственную линию Siemens Nanjing (Китай), в то время как 6FC5211 — это номер детали для глобального/европейского рынка.

Оба варианта производятся по той же функциональной спецификации SINUMERIK ADI4 и настраиваются идентично в инструментах запуска ЧПУ. В большинстве применений станков они взаимозаменяемы.

Однако при заказе в качестве запасной части для конкретного станка следует сверять номер детали в документации по поставке или документации станка, а также проверять любую конфигурацию аппаратного обеспечения на стороне ЧПУ, чтобы подтвердить, что версия файла GSD PROFIBUS заменяемого блока принимается существующим программным обеспечением NCU.

В2: Выход указан как "24 В постоянного тока / 0,5 А". Является ли это отдельным выходным источником питания или это питание энкодера?

Выход 24 В постоянного тока / 0,5 А на ADI4 — это источник питания энкодера — регулируемый выход 24 В с защитой от короткого замыкания, который питает HTL энкодеры (требующие питания 24 В), подключенные к входным каналам энкодера ADI4.

Предел 0,5 А — это общий суммарный ток, доступный для всех четырех каналов энкодера; каждый энкодер обычно потребляет 50–200 мА. Энкодеры, превышающие общий бюджет 0,5 А, требуют внешнего источника питания 24 В.

5 В (TTL) энкодеры питаются от собственного внутреннего источника питания ADI4 5 В и не потребляют выход 24 В / 0,5 А.

В3: Как устанавливается адрес PROFIBUS на ADI4 и когда новый адрес вступает в силу?

Адрес PROFIBUS устанавливается с помощью блока DIL-переключателей S2 на модуле ADI4. Переключатели кодируют адрес в двоичном формате; допустимый диапазон адресов — от 1 до 125 (стандартное адресование PROFIBUS, исключая зарезервированные адреса).

Новоустановленный адрес вступает в силу только после цикла выключения/включения питания — изменение положения переключателя при включенном модуле не изменяет активный адрес немедленно. Адрес, установленный на S2, должен точно соответствовать адресу ведомого устройства, назначенному этому ADI4 в конфигурации аппаратного обеспечения ЧПУ (Toolbox или HW Config); несоответствие приводит к тому, что ADI4 не сможет подключиться к кольцу PROFIBUS DP при запуске.

В4: Можно ли настроить два модуля ADI4 на одном кольце PROFIBUS DP, и каково максимальное общее количество осей?

Несколько модулей ADI4 могут работать на одном эквидистантном кольце PROFIBUS DP, каждый со своим адресом PROFIBUS и четырьмя аналоговыми каналами оси.

До четырех модулей ADI4 обычно могут быть настроены на одну систему ЧПУ в зависимости от типа ЧПУ (802D, 840D, 840Di), что дает максимум 16 аналоговых приводных осей в системе, полностью основанной на ADI4.

Каждый модуль должен иметь уникальный адрес PROFIBUS, а общая нагрузка связи PROFIBUS всех ведомых устройств ADI4 плюс любые другие ведомые устройства DP должна оставаться в пределах минимального эквидистантного времени цикла (Tdp ≥ 2 мс), которое могут обеспечить все модули ADI4.

В5: Какую диагностическую информацию предоставляют светодиодные индикаторы ADI4 при устранении неполадок?

ADI4 имеет два двухфункциональных светодиода, H1 и H2, каждый из которых отображает два состояния в зависимости от условия неисправности:

H1 (PW/TMP): При постоянном свечении указывает на нормальный статус включения питания.

Когда H1 указывает на неисправность TMP (температура), это сигнализирует о том, что внутренняя температура модуля превысила порог защиты — условие перегрева, которое может возникнуть из-за недостаточной вентиляции шкафа или чрезмерной температуры окружающей среды в месте расположения модуля.

H2 (EXCH/RDY): В нормальном режиме работы постоянное свечение H2 указывает на то, что модуль готов и активно обменивается данными по PROFIBUS (RDY). Мигание H2 указывает на активный обмен кадрами сообщений PROFIBUS (EXCH) — во время переговоров при запуске или загрузки параметров.

H2 выключен, когда H1 горит, обычно указывает на то, что соединение PROFIBUS установлено на физическом уровне, но цикличный обмен данными не происходит — проверьте совпадение адреса PROFIBUS и конфигурацию аппаратного обеспечения ЧПУ.
