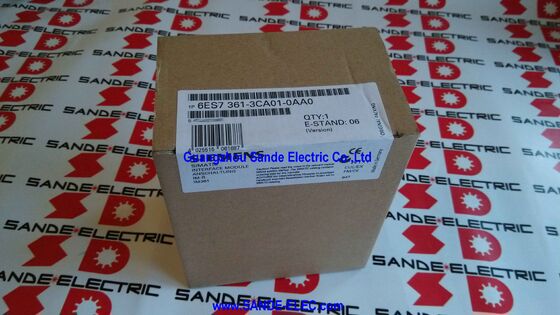

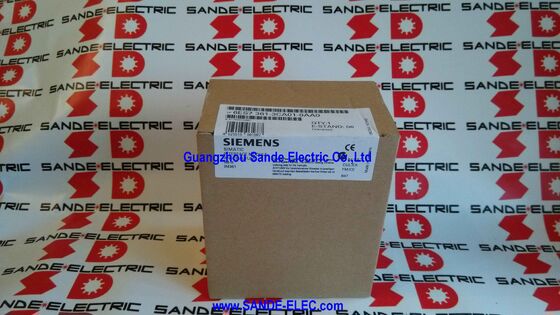

Модуль SIMATIC INTERFACE 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

Siemens 6ES7361-3CA01-0AA0∙ SIMATIC S7-300 IM 361 Раковина расширения приемного интерфейса модуль, 24VDC, K-Bus Pass-Through, 0,8A Backplane, Макс 10м кабель

Обзор

ВSiemens 6ES7361-3CA01-0AA0является IM 361 модуль приемного интерфейса, установленный в раках расширения S7-300 для завершения связи, установленной IM 360 в центральном раке.Каждая многорельсовая конфигурация S7-300, построенная вокруг IM 360/361, нуждается по крайней мере в одном из этих: один IM 361 на раковину для расширения,получать данные, отправленные из IM 360 центрального стеллажа, и предоставлять базовую шину S7-300, включая критическую K-Bus, каждому модулю, установленному в расширительном стеллаже.

Способность K-Bus принципиально отличает пару IM 360/361 от более простой пары расширения IM 365. but it deliberately does not route the K-Bus — which means function modules (FMs) and certain communication processors that communicate with the CPU via the K-Bus cannot be installed in an IM 365 expansion rack.

IM 361, напротив, направляет полный K-Bus в свою стойку, предоставляя каждому установленному модулю, включая FM для управления позиционированием, управления PID, подсчета,и управление камерой Для системных архитекторов, которым необходимо распределить функциональные модули на нескольких стойках, IM 361 является единственным путем.

Основные характеристики

Архитектура с тремя стойками IM 360 + три IM 361 единицы

Архитектура S7-300 с IM 360/361 поддерживает в общей сложности до четырех стеллажей один центральный стеллаж (с IM 360) и до трех расширительных стеллажей (стеллажи 1, 2 и 3,каждый с одним IM 361).

Соединительный кабель (6ES7368-3BB01-0AA0 или аналогичный, продаваемый отдельно) соединяет IM 360 с первым IM 361, и если требуется второе и третье расширительные стойки,последующие модули IM 361 с предыдущим каждый модуль IM 361 принимает поступающие данные с модуля вверх по течению и передает их в модуль IM 361 внизу по течению в следующем раке, одновременно питая задней плоскости локального ракета расширения.

Максимальное расстояние кабелей между интерфейсными модулями в 10 метров определяет физическое разделение между стойками.Каждый шкаф с одной стойкой S7-300, ограничение в 10 метров позволяет распределить стойки по объему машины разумного размера.

Для больших физических расстояний где контроллеру необходимо достичь удаленной панели на расстоянии более 10 метров PROFIBUS DP или PROFINET распределенный I/O (ET 200M,ET 200SP) является более подходящим решением, чем расширение модуля интерфейса с несколькими стойками.

Внешнее питание постоянного тока 24 Вт. независимо от кабеля подключения

IM 361 требует своего собственного источника питания постоянного тока 24 В, подключенного непосредственно к его энергоколонкам в расширительном стойке, не полученном из или через соединительный кабель из IM 360 центрального стойки.

Эта независимость имеет практическое преимущество: питание каждого ракета расширения может контролироваться самостоятельно, а ракет расширения может быть отключен для обслуживания (замена модулей,Добавление проводки) в то время как центральная стойка с процессором продолжает работать, если приложение позволяет.

Электрическое питание IM 361 на 24 В постоянного тока также является источником питания базы для модулей, установленных в раке расширения IM 361's 0.8Ограничение тока задней плоскости - это общее количество тока, доступного для всех модулей в этом раку расширения вместе взятыхВ раке цифровых сигнальных модулей это редко является ограничением.

В стойке, содержащей модули специальных функций высокого тока, текущий бюджет задней плоскости должен быть сравнен с суммой текущего потребления всех установленных модулей.

Состояние и ошибка светодиодов

IM 361 имеет два индикатора состояния на передней стороне:

СФ светодиод (происхождение системы красный):Зажигает, когда отсутствует соединительный кабель от модуля вверх по течению (IM 360 или предыдущий IM 361), когда модуль вверх по течению отключен или когда процессор находится в состоянии отключения питания.

Состояние светодиода SF напрямую отражает состояние связи с модулем вверх по течению включенный светодиод SF означает, что раковина расширения потеряла соединение с процессором.

Светодиод 5ВД (зеленый):Указывает, что внутреннее логическое питание 5В для магистрали S7-300 на заднем плане присутствует и соответствует спецификациям в стойке расширения.Этот светодиод подтверждает, что задняя плоскость питается и готова к питанию модулей, установленных в раковине расширения.

Частые вопросы

Q1: Может ли один процессор S7-300 использовать одновременно IM 361 (в конфигурации IM 360/361) и IM 365?

Нет. Каждый процессор S7-300 поддерживает одну конфигурацию интерфейса расширения, либо одну IM 360 (отправка до трех модулей приема IM 361), либо одну пару IM 365.

Эти два типа интерфейсов не могут смешиваться на одной и той же станции S7-300.

Выбор между более простым IM 365 (низкая стоимость, один ракетный ряд, без K-Bus) и полной парой IM 360/361 (более высокая стоимость, до трех ракетных рядов, полный K-Bus) должен быть сделан во время проектирования системы.

Вопрос 2: Могут ли функциональные модули, такие как модуль FM 355 PID, быть установлены в раковине расширения IM 361?

Да, это основная причина выбора IM 361 вместо более простого IM 365. IM 361 маршрутизирует K-Bus (C-Bus) на раку расширения, предоставляя функциональным модулям прямой доступ к процессору.

FM, такие как FM 355 (управление температурой), FM 350 (счет), FM 351 (позиционирование),и FM 352 (электронное управление камерой) требуют связи K-Bus и могут нормально работать в раковине расширения IM 361То же самое относится и к некоторым процессорам связи с функциями K-Bus.

Следует отметить, что аппаратная конфигурация STEP 7 должна правильно отражать физическое местоположение каждого FM в схеме адресов стойки.

Вопрос 3: IM 361 требует внешнего питания 24VDC. Включается ли это питание в модуль или его необходимо получать отдельно?

Источник питания 24В постоянного тока не включен в IM 361 Модуль питания SIMATIC PS 307 (установленный в расширительной стойке слева от IM 361) является стандартным решением Siemens, преобразуя токоведущую сеть в постоянный ток 24 В как для IM 361, так и для модулей в раке расширения.существующее питание 24V постоянного тока панели может питать терминалы питания IM 361 напрямую, если имеется достаточная мощность.

Вопрос 4: Какой соединительный кабель используется между IM 360 и IM 361, и какие длины доступны?

Соединительный кабель для пары IM 360/361 заказывается отдельно под каталоговым номером 6ES7368-3BB01-0AA0 (1m), 6ES7368-3BC51-0AA0 (2,5m) или аналогичным обозначением для других длин до 10 м.

Кабель имеет специфический профиль разъема, который сочетается с портами интерфейса кабеля IM 360 и IM 361.

Максимально допустимая длина кабеля между любыми двумя интерфейсными модулями (IM 360 - IM 361, или IM 361 - IM 361) составляет 10 метров ∙ это жесткий электрический предел, а не рекомендация.

Вопрос 5: Дата поэтапного отмены - январь 2023 г. Это означает, что IM 361 больше не доступен?

Поэтапный отказ (PM400) означает, что Siemens начал изымать продукт из активной продажи, но это не значит, что он немедленно стал недоступным.Продукция обычно остается доступной для покупки у Siemens и уполномоченных дистрибьюторов в течение переходного периода после даты постепенного прекращения., с доступностью, зависящей от запасов.

После того, как запасы Siemens иссякают, рынок промышленных излишек продолжает поставлять подержанные и отремонтированные единицы.с Siemens, рекомендующей переход на SIMATIC S7-1500.

Для обслуживания существующих многораковых установок S7-300 как IM 360, так и IM 361 остаются действующими запасными частями в обозримом будущем.
