Симатическая центральная обработка 6ES7318-3FL01-0AB0 6ES7 318-3FL01-0AB0 6ES7318-3FLO1-OABO

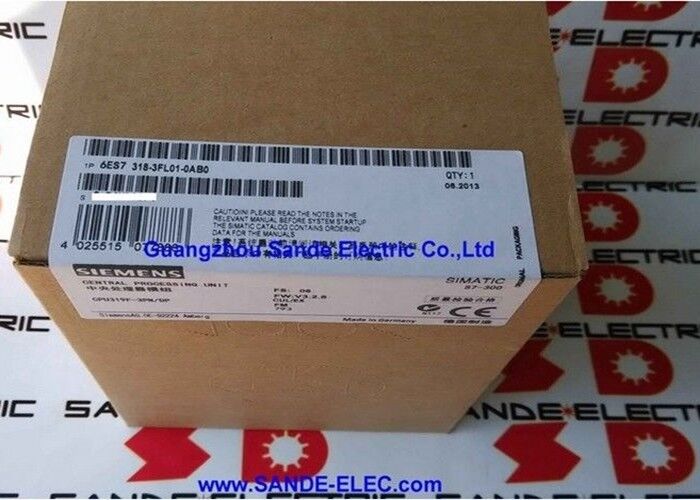

Siemens 6ES7318-3FL01-0AB0∙ SIMATIC S7-300 ЦПУ 319F-3 PN/DP ∙ 2.5MB / MPI/DP + DP + PROFINET / Fail-Safe / Isochronous / Micro Memory Card Требуется

Потолок диапазона процессоров S7-300 и почему "F" имеет значение

Процессор 319F-3 PN/DP находится в верхней части семейства процессоров SIMATIC S7-300.5 МБ рабочей памяти ∙ самый большой в диапазоне ∙ с тремя независимыми коммуникационными интерфейсами, охватывающими MPI/DP, PROFIBUS DP master/slave, и интегрированный PROFINET в одном модуле процессора.

"F" является определяющей характеристикой, которая отличает его от стандартного процессора 319-3 PN/DP.Это обозначает защищенный от сбоев процессор, сертифицированный для выполнения программ безопасности, написанных на STEP 7 Safety Advanced и F-FB, наряду со стандартной программой пользователя.Процессор 319F-3 PN/DP может реализовывать инструментальные функции безопасности до SIL 3 (IEC 61508) и PL e (ISO 13849) в сочетании с периферийными устройствами PROFIsafe F на своих интерфейсах PROFIBUS DP или PROFINET.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Основные характеристики

Три интерфейса Независимые каналы связи

Конфигурация из трех интерфейсов не является избыточной для одной и той же сети, каждый из которых служит другой цели связи:

MPI/DP (1-й интерфейс):Программирование доступа к терминалу, HMI-соединения через MPI или PROFIBUS DP master/slave.В установках, где процессор 319F-3 одновременно подключается к панели оператора (по MPI) и к сети полевых устройств PROFIBUS DP, оба соединения используют один интерфейс.

PROFIBUS DP (2-й интерфейс):Вторая, независимая сеть PROFIBUS DP. Например, разделение групп полевых устройств по двум сетям DPДвижения на одном сегменте и станции В/В на другом .

PROFINET (третий интерфейс):Профинет IO на основе Ethernet, связь S7 через Ethernet и соединения SCADA/HMI через Ethernet.Интегрированный порт PROFINET исключает необходимость в отдельном модуле процессора связи CP 343-1 в стойке, экономия места и уменьшая сложность системы.

Изохронный режим Прецизионное время для приложений движения

Изохронный режим на процессоре 319F-3 PN/DP синхронизирует цикл сканирования ПЛК с циклом профибуса DP или профинет в фазовой зависимости.входные данные получаются на точно определенной фазе цикла шины;Для высокоскоростного управления движением, скоординированных многоосевых приложений,и точные измерения, когда данные должны быть получены на воспроизводимой стадии цикла машины, это детерминированное время исключает сбор данных с переменной задержкой стандартной асинхронной работы.

Частые вопросы

Вопрос 1: Что означает обозначение "F" для процессора 319F-3 и чем он отличается от стандартного процессора 319-3?

"F" обозначает защищенный от сбоев процессор, способный выполнять программы безопасности с использованием Step 7 Safety Advanced и Siemens F-FB.Программа безопасности работает в защищенной среде F-runtime наряду со стандартной программой пользователяСтандартный процессор 319-3 запускает только стандартные программы, он не может выполнять сертифицированную логику безопасности.Если установленное приложение включает программу безопасности, требуется замена процессора 319F-3; вариант, не относящийся к F, не может заменить.

Вопрос 2: Заменяет ли интегрированный PROFINET необходимость в CP 343-1 на стойке?

Встроенный интерфейс PROFINET процессора 319F-3 PN/DP охватывает работу контроллера PROFINET IO, связь S7 по Ethernet,и HMI соединения через Ethernet те же функции, которые CP 343-1 обеспечитДополнительный CP 343-1 не требуется для стандартных потребностей в связи PROFINET установки CPU 319F-3.Это освобождает слот для стойки по сравнению с процессором 319-3 (без встроенного PROFINET) + комбинацией CP 343-1.

Q3: Какая емкость микрокарты памяти требуется?

Капацитет зависит от размера программы. Карты памяти Siemens Micro для S7-300 доступны в 64KB, 128KB, 512KB, 2MB и 4MB. Для ЦП 319F-3 с 2.Рабочая память 5 МБ и полная программа безопасности наряду со стандартной программойПодтвердите требуемую емкость из резервного копирования проекта STEP 7 установленной системы перед поставкой карты.

Q4: Можно ли использовать изохронный режим как на PROFIBUS DP, так и на PROFINET одновременно?

Часы изохронного режима получены из выбранного синхронизирующего интерфейса PROFIBUS DP или PROFINET. Оба интерфейса не могут быть изохронными мастерами одновременно в стандартной конфигурации;один интерфейс обеспечивает источник часов для синхронизированного циклаСтандартная структура блоков организации OB61 в STEP 7 управляет выполнением изохронного сканирования относительно цикла выбранного интерфейса.

Вопрос 5: Где находится источник 6ES7318-3FL01-0AB0?

В качестве запасной части Siemens через сервисные каналы Siemens (Siemens Industry Mall,сервисные центры) и зарегистрированный рынок послепродажных процессоров S7-300 ¥ дилеры запасных частей для промышленной автоматизации и проверенные поставщики избыточных. Обозначение CPU 319F (безопасность) является конкретным классом сертификации; подтвердите обозначение F на этикетке установленного устройства, прежде чем принимать замену.Стандартный процессор 319-3 не может заменить в безопасности.
