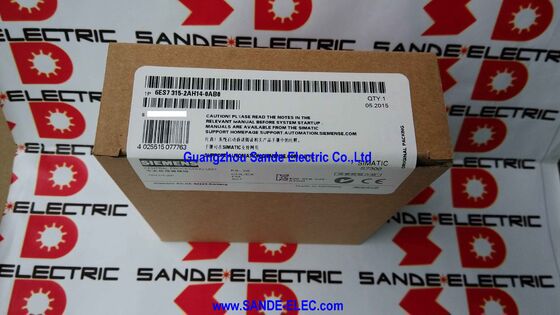

Процессор с MPI интерфейсом 6ES7315-2AH14-0AB0 6ES7 315-2AH14-0AB0 6ES7315-2AH14-OABO

Сименс 6ES7315-2AH14-0AB0∙ SIMATIC S7-300 CPU 315-2 DP ∙ 256KB / MPI + PROFIBUS DP Master/Device / Isochronous Mode / FW V3.3 / Spare

Где находится процессор 315-2 DP? Между стандартным и высококачественным

Процессор 315-2 DP занимает производительный средний верхний диапазон семейства процессоров S7-300.Для более сложных программ с более крупными структурами данных, более обширная обработка сигналов тревоги, и несколько блоков функций машины, все в рамках одной и той же архитектуры стойки S7-300.но для большинства промышленных приложений управления машинами и процессами, которые нуждаются в полевой связи PROFIBUS DP, это правильный выбор.

Определяющей особенностью является второй интерфейс: интегрированный порт PROFIBUS DP master/device.передатчики) от процессора без необходимости отдельного коммуникационного модуля CP 342-5. Изохронный режим на интерфейсе DP синхронизирует цикл сканирования PLC с циклом шины DP PROFIBUS,позволяющий получать детерминированные данные для координированного управления движением и высокоскоростных измерений.

Основные характеристики

Сценарии применения

Управление станками-инструментами и производственными элементами:256 КБ памяти обрабатывает сложную последовательность с несколькими осями, базы данных управления инструментами и логику рецептов на основе ПЛК.Мастер PROFIBUS DP подключается непосредственно к удаленным станциям ввода/вывода и контроллерам привода, не потребляя слот на стойке на модуле CP.

Распределенные В/В через PROFIBUS:ET 200M и ET 200S удаленные станции на секциях машины подключаются к DP-порту CPU 315-2 DP. Полевая проводка остается локальной для каждой секции машины; только кабель PROFIBUS возвращается к стойке CPU.

Координированное движение с изохронным режимом:Для приложений, где данные датчиков должны быть получены в точно определенной фазе цикла машины √ измерение силы нажатия, синхронизация конвейера,обратная связь по позиционированию изохронная операция DP блокирует сбор данных на цикл автобуса.

Запасные устройства технического обслуживания для установленных систем S7-300:Многие установки S7-300, построенные вокруг процессора 315-2 DP, остаются в активном производстве.и структура микрокарты памяти поддерживает исходную систему без изменения программы STEP 7.

Частые вопросы

Вопрос 1: В чем разница между CPU 315-2 DP и CPU 315-2 PN/DP?

Процессор 315-2 DP обеспечивает MPI и PROFIBUS DP только без интегрированного PROFINET.Для систем, которые общаются исключительно через PROFIBUS DP и MPIДля систем, требующих как PROFIBUS DP, так и Ethernet/PROFINET от CPU, укажите 315-2 PN/DP.

Вопрос 2: Можно ли повторно использовать микрокарту памяти от неисправного процессора при замене?

Да Процессор загружает программу из MMC при включении без соединения STEP 7Если MMC поврежден или отсутствует, программа должна быть загружена через MPI из архива STEP 7 V5.x.

Вопрос 3: Используется ли STEP 7 Classic или TIA Portal для процессора 315-2 DP?

STEP 7 Classic V5.x (STEP 7 Professional). TIA Portal не поддерживает S7-300 CPU 315-2 DP для программирования. TIA Portal поддерживает семейства S7-1500 и S7-1200;Системы S7-300 требуют классической среды STEP 7.

Вопрос 4: Что обеспечивает изохронный режим на интерфейсе PROFIBUS DP?

Изохронный режим блокирует цикл сканирования процессора на цикл шины PROFIBUS DP в фазовой зависимости. Входные данные захватываются на определенной, воспроизводимой фазе цикла шины;обновления вывода происходят на другой определенной фазеДля управления движением и высокоскоростных измерений, когда время сбора данных относительно цикла машины имеет значение.этот детерминизм устраняет переменный сканирование-на-автобус фазовый джиттер асинхронной операции.

Вопрос 5: Откуда взялся 6ES7315-2AH14-0AB0?

С помощью установленного рынка послепродажных изделий S7-300 - сервисных каналов Siemens (пока есть запасы), дилеров запасных частей для промышленной автоматизации и проверенных избыточных поставщиков.Процессор 315-2 DP является одним из наиболее широко используемых процессоров S7-300 во всем мире.Подтвердите пересмотр аппаратного обеспечения AH14 на этикетке установленного устройства и проверьте требования MMC перед размещением заказа.
