Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Обзор

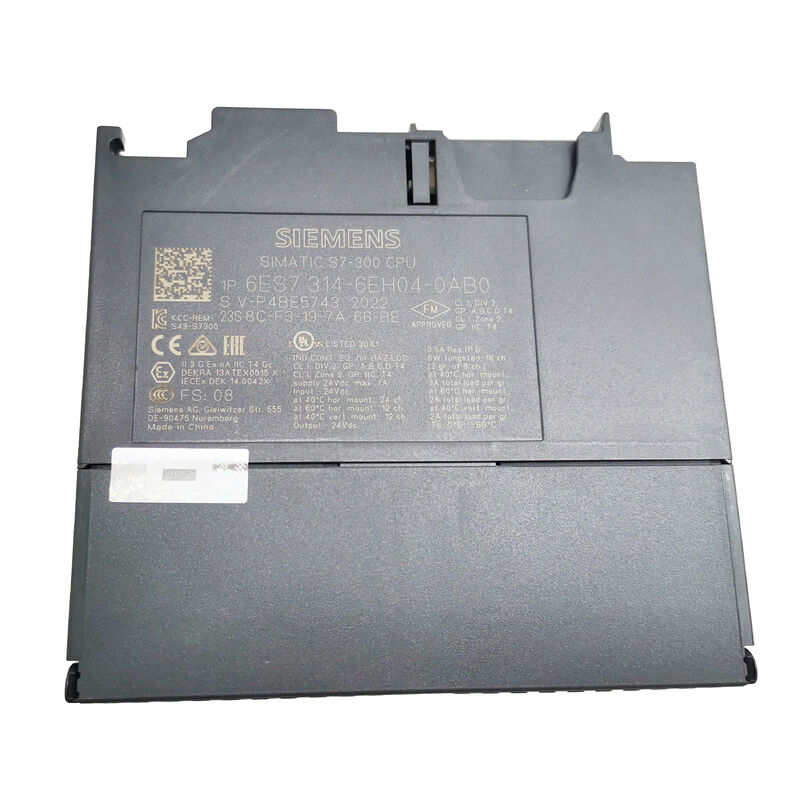

В6ES7314-6EH04-0AB0являетсяSIMATIC S7-300 процессор 314C-2 ПН/DP компактный процессорПостроен для систем управления, которые нуждаются в локальном вводе/выводе, аналоговой обработке, возможности быстрого подсчета и связи Ethernet в одном центральном процессоре.

Siemens описывает эту модель с192 КБ рабочей памяти,24 цифровых входа,16 цифровых выходов,4 аналоговых входа,2 аналоговых выхода,1 вход Pt100,4 высокоскоростных счетчика на частоте 60 кГц, иИнтерфейс MPI/DP при скорости 12 Мбит/с, иИнтерфейс PROFINET с интегрированным переключателем с двумя портами.

Siemens также перечисляетинтегрированный источник питания постоянного тока 24 В,Передние соединители 2 × 40 полюсов, иТребование к микрокарте памятидля этого процессора.

Этот аппаратный профиль ставит процессор 314C-2 PN/DP в сильное положение для компактных, но функционально плотных панелей автоматизации.и специальные функции на стороне машины внутри одного корпуса процессора S7-300.

При практическом использовании шкафа это уменьшает необходимость в нескольких отдельных сигнальных модулях, когда машина уже подходит для компактной структуры процессора класса 314C.Siemens также идентифицирует этот точный номер детали как запасное оборудование в семействе S7-300.

Технические данные

Значение применения

Этот процессор подходитАвтоматизация компактных машин,Контрольные панели OEM,системы обработки,упаковочное оборудование, и другие установки S7-300, где контроллер должен сочетать центральную логику с значительным на борту I/O миксом.

Встроенные аналоговые каналы, возможности Pt100,и высокоскоростные счетчики делают его особенно полезным в машинах, которые нуждаются в прямой обработке сигнала и быстром подсчете без немедленного расширения в более широкий набор модулей.

Его интерфейс PROFINET с интегрированным коммутатором с двумя портами также поддерживает современную сетевую интеграцию в рамках установленной архитектуры S7-300.

Примечания к выбору

Ключевыми моментами, которые необходимо проверить, являютсяCPU 314C-2 PN/DPобозначение,192 КБ рабочей памяти, точнаяна борту смесь В/В, вПрофинет + структура интерфейса MPI/DP, и требованиеПередние соединители 2 × 40 полюсовплюс аКарта памяти.

Эти характеристики определяют, соответствует ли устройство первоначальной установленной конфигурации S7-300.
