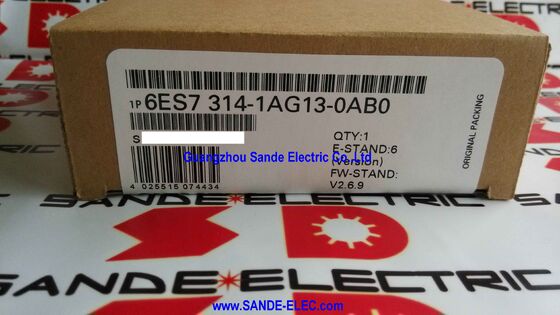

Симатический процессор с MPI интерфейсом 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0∙ SIMATIC S7-300 CPU 314 ∙ 96KB Рабочая память / MPI / Интегрированное 24V постоянное питание / Микрокарта памяти требуется / Запасная часть

CPU 314

Процессор 314 занимает производительную середину диапазона процессоров SIMATIC S7-300. Ниже него находятся процессоры начального уровня 312 и 313 с меньшими емкостями памяти для компактных приложений;выше - более производительные варианты процессоров 315 и 317 с большей памятью и интерфейсами PROFIBUS DPРабочая память ЦП 314 96 КБ и профиль связи только MPI помещают его именно там, где Siemens разработал его:модульные системы управления на основе стеллажей средней сложности, где программа удобно помещается в пределах 96KB, и вся сетевая связь проходит через интерфейс MPI, подключения HMI и обмен данными между процессорами.

В отличие от компактных процессоров S7-300 (CPU 312C, CPU 313C, CPU 314C-2), которые интегрируют встроенные цифровые и аналоговые каналы ввода/вывода непосредственно в корпус процессора, CPU 314 является чистым модулем обработки.Все вводы и выводы обрабатываются отдельными модулями сигнала в стойке S7-300Это стандартная модульная архитектура для управления средних машин, панелей поддержки процессов и систем автоматизации коммунальных услуг, где количество и тип В/В определяются установленными модулями сигнала.не тем, что встроено в процессор.

Основные характеристики

MPI - интерфейс, который определил технику S7-300

MPI (Multi-Point Interface) - это связь процессора 314 с внешним миром.MPI обеспечивает соединения с терминалом программирования (PG/PC) для загрузки/скачивания программ STEP 7, подключения HMI-панели (OP/TP) для данных экрана оператора и обмен данных CPU-CPU (NetRead/NetWrite) между процессорами S7-300 в взаимосвязанных системах с решеткой.

MPI не является PROFIBUS, он использует то же физическое оборудование RS-485, но другой протокол и значительно более короткую максимальную длину кабеля.Для установок, где полевая связь устройства требует PROFIBUS DP, конфигурация CPU 314 только MPI означает, что на стойку должен быть добавлен процессор связи CP 342-5 для обеспечения основной функциональности DP.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

Интегрированный 24В постоянный питание No отдельный PS 307 требуется для процессора

Интегрированное 24В постоянное питание на ЦП 314 подключается непосредственно к 24В постоянному питанию панели рельса, независимо от преобразования модуля питания PS 307 из переменного на постоянное.ЦПУ получает свою рабочую мощность от 24В постоянного тока PS 307 все еще необходим для питания решеткой и напряжением модуля ввода/вывода, но сам процессор питается непосредственно от 24 В постоянного тока, а не через отдельное соединение с рельсом PS 307.

Частые вопросы

Вопрос 1: В чем разница между CPU 314 и CPU 315-2 DP, и когда следует указать каждый из них?

CPU 314 имеет рабочую память 96KB и только MPI-коммуникации без PROFIBUS DP master.Укажите процессор 314, когда приложение входит в пределах 96KB, и все полевые вводы и выводы проходят через локальные модули стеллажа или удаленное расширение стеллажа, подключенное к MPI. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

Вопрос 2: Является ли процессор 314 компактным процессором с встроенным входом/выходом?

Нет. ЦПУ 314 - это чистый рек-процессор без встроенных цифровых или аналоговых каналов ввода/вывода. Все вводы/выводы обеспечиваются отдельными модулями сигналов S7-300 (SM), установленными в реке рядом с ЦП.Компактные процессоры (CPU 314C-2 PN/DP, CPU 313C и т. д.) интегрируют встроенные I/O; стандартный CPU 314 этого не делает.

Вопрос 3: Можно ли использовать микрокарту памяти от неисправного процессора 314 непосредственно в заменяющем устройстве?

Да, это стандартная процедура восстановления программы. выключить систему, удалить MMC из неисправного процессора, установить его в заменный процессор 314, восстановить питание.Заместительный процессор загружает программу из MMC при запуске без терминала программирования. Подтвердите, что MMC не повреждена (без физических повреждений, без воздействия электростатического разряда) перед передачей. Если MMC находился в неисправном процессоре во время сбоя оборудования,Проверьте, что программа читается правильно после первого включения.

Q4: Сколько узлов может поддерживать сеть MPI с помощью процессора 314?

Сеть MPI поддерживает до 32 узлов, с адресами 0?? 31. Адрес 0 обычно зарезервирован для терминала программирования, адрес 2 для процессора.другие процессоры S7-300 на том же сегменте MPIМаксимальная длина кабеля для MPI при 187,5 кбит/с составляет 50 м на сегмент; при 12 Мбит/с максимальная длина - 50 м без ретрансляторов.RS-485-ретрансляторы расширяют охват.

Вопрос 5: Откуда взялся 6ES7314-1AG13-0AB0?

Как запасная часть Siemens, через сервисные каналы Siemens и хорошо зарекомендованный рынок послепродажных изделий S7-300 - дилеры деталей промышленной автоматизации и проверенные избыточные поставщики.Процессор 314 в AG13 и смежных версиях является одним из наиболее широко используемых процессоров S7-300 во всем мире.Перед заказом подтвердите обозначение CPU 314 (а не компактный вариант CPU 314C) на этикетке установленного устройства.Переместить микрокарту памяти из оригинального устройства на замену.
