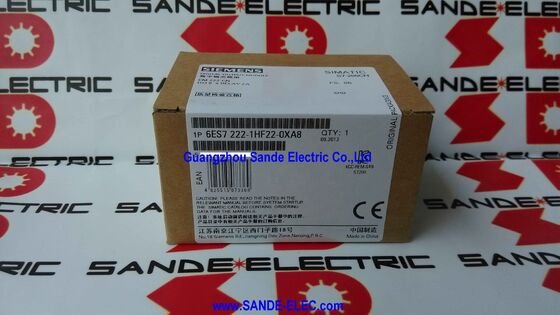

Модуль управления 6ES7222-1HF22-0XA8 6ES7 222-1HF22-0XA8 6ES7222-1HF22-OXA8

Siemens 6ES7222-1HF22-0XA8∙ SIMATIC S7-200 CN EM 222 8 выходов реле, 2A на контакт, S7-22X CPU только, одобрение CE, 62×45×80 мм, 0,25 кг

Обзор

ВSiemens 6ES7222-1HF22-0XA8это модуль расширения с восемью выходами реле для семейства микро-PLC SIMATIC S7-200 CN.Он подключается к правой стороне процессора S7-22X или цепей через существующий модуль расширения, добавляя восемь контактов реле без потенциала к возможности вывода системы.

Для многих небольших приложений управления машинами и оборудованием, построенных вокруг платформы S7-200 CN за последние два десятилетия,Релевой модуль EM 222 остается важной запасной частью даже сейчас, когда сама платформа прекращена..

Определяющей характеристикой этого модуля является его тип выхода реле.

Контакты и катушка электрически разделены ≈ между ними не существует пути тока.Восемь контактов на EM 222 могут переключать нагрузки, работающие при любом напряжении до номинального максимума реле, независимо от напряжения питания PLC.

Один канал может переключать катушку контактора двигателя 230ВАК; следующий канал, 24ВДС электромоторный клапан; следующий, 48ВДС аварийный сигнал реле все из того же модуля расширения,без электрического взаимодействия между ними.

Контакты реле переключаются за миллисекунды, а не за микросекунды выхода транзистора.что делает их непригодными для высокочастотных переключателей.

И контакты реле изнашиваются на протяжении всего срока их эксплуатации ∙ миллионы операций механически,но гораздо меньше электрически при номинальном токе, что делает транзистор EM 222 лучшим выбором для любого выхода, который должен часто переключаться.

Основные характеристики

Гибкость напряжения релейного контакта

В машине 24ВД, в которой каждый приводящий механизм, клапан и индикатор работают на 24В постоянного тока, выходной модуль транзистора обычно является лучшим техническим выбором.защита от электронных сбоевНо большинство промышленных установок не являются чисто 24VDC. Многие заводы по-прежнему используют старые 230VAC или 110VAC схемы управления наряду с современными системами 24VDC.Процессовые установки используют сигнализацию 48VDC или 110VDC.

Системы безопасности могут использовать специальное напряжение питания, изолированное от нормальной мощности управления.

В этих средах смешанного напряжения, the relay output module's electrical isolation between the PLC circuit and the switched load makes it the only practical choice for directly switching non-24VDC loads without additional interposing hardware.

Релевой модуль EM 222 в машине с смесью выходов 24VDC и 230VAC управляет обеими устройствами из одного и того же модуля,с каждым контактным реле, переключенным отдельно, и напряжениями, полностью разделенными механизмом реле.

Выходной модуль транзистора требует внешних реле для обработки переменных нагрузок, добавляя стоимость, пространство панели и дополнительные компоненты к конструкции.

Нет защиты от короткого замыкания. Необходима практика проводки поля.

Отсутствие защиты от короткого замыкания в выходах контакта реле не является дефектом конструкции, это неотъемлемая часть работы контактов реле.не имеет механизма обнаружения или ограничения тока.

Короткое замыкание на выходе реле вызывает неограниченный ток, пока внешнее защитное устройство не прервет его.

Для безопасной установки каждый выходный канал реле должен быть защищен внешним предохранителем или выключателем, имеющим размер, необходимый для защиты контакта реле (2A), проволоки поля и нагрузки.Миниатюрные предохранители с номинальной мощностью 1 ‰ 2 А являются стандартными для выходной цепи 24VDC-реле.

Для цепей 230 VAC требуемую защиту обеспечивают миниатюрные выключатели (MCB) соответствующего рейтинга и характеристик (обычно кривая B или C, 1 ‰ 2 А для небольших нагрузок катушек).

The protective device should be located as close to the expansion module's output terminal as practicable — typically on an adjacent fused terminal strip — to minimise the length of unprotected conductors.

На практике сама нагрузка часто обеспечивает основную защиту: защитный выключатель двигателя защищает цепь к контактору запуска двигателя;Сплавленный терминальный предохранитель защищает электросварную клапанную цепь.

Важно то, что устройство защиты соответствующего уровня должно быть в серии с каждой выходной схемой реле.

Продолжительность жизни контакта реле и выбор приложения

Контакты реле имеют определенный срок службы, который зависит как от количества операций, так и от условий нагрузки при каждом событии переключения.или очень легкие нагрузки) обычно в диапазоне 10 миллионов операций.

Электрический срок службы в номинальных условиях 2А при 24 ВДЦ или эквиваленте обычно составляет от 100 000 до 300 000 операций.

Это означает, что выход реле лучше всего подходит для выходов, которые редко переключаются: последовательности старта/остановки, задействованные вводом оператора, подтверждения тревоги, команды двигателя смены старта,или операций с серийным приводом клапана.

Для выходов, которые циркулируют сотни или тысячи раз в смену, например, пневматические клапаны на высокоскоростной упаковочной линии, электрический срок службы реле может истечь в течение нескольких недель.Эти высокоциклические приложения должны использовать транзистор EM 222 вместо.

Тип нагрузки также влияет на продолжительность контакта.

Резистивные нагрузки постоянного тока (нагревательные элементы, резистивные лампы) являются наиболее доброкачественными.Соленоиды) генерируют обратный всплеск напряжения при выключении, который вызывает контактную дугу. Диоды свободного вращения по всей нагрузке подавляют эту дугу и значительно продлевают срок службы контакта..

Нагрузки переменного тока (контакторы двигателей, трансформаторы) генерируют дугу как при работе, так и при работе ∙ Снубберные схемы через контакты уменьшают дугу и продлевают срок службы.

Частые вопросы

Вопрос 1: Сколько релейных модулей EM 222 можно подключить к одному процессору S7-22X?

Процессоры S7-224, S7-224XP и S7-226 поддерживают до 7 модулей расширения в общей сложности (любая комбинация цифрового входа, цифрового выхода и аналоговых модулей).

S7-221 и S7-222 ограничены по 2 модуля расширения каждый. Multiple EM 222 relay modules can be combined in the same station within these limits — a S7-226 with seven EM 222 relay modules would provide 56 relay output contacts in addition to the CPU's onboard outputs.

Внутренний 5В расширительный ток процессора также должен быть проверен с учетом общего тока, заимствованного всеми подключенными модулями расширения.

Вопрос 2: Могут ли выходы EM 222 переключаться одновременно на переменные и постоянные нагрузки на разных каналах?

Да. Каждый контакт реле электрически изолирован, между контактами нет общего электрического пути.канал 3 - реле 48VDC, все одновременно без какого-либо электрического взаимодействия между схемами.

Для безопасной установки и технического обслуживания важна надлежащая практика прокладки проводов (обозначение, группировка по напряжению нагрузки, отдельные конечные секции для различных классов напряжения).но электрически изоляция между контактами реле полностью поддерживает смешанное напряжение.

Вопрос 3: В чем разница между этим модулем и выходом транзистора EM 222 (6ES7222-1BF22-0XA8), и как выбирать между ними?

Релевая версия переключает любое напряжение (AC или DC) до номинального максимума, при скорости переключения миллисекунд, без электронной защиты от перенапряжения.на микросекундных скоростях переключения, с электронной защитой от короткого замыкания.

Выберите реле, когда: нагрузки включают напряжение переменного тока или напряжение, не относящееся к 24 ВДС, требуется электрическая изоляция или частота переключения низкая.

Выберите транзистор, когда: все нагрузки 24VDC, требуется быстрая или высокочастотная переключательная связь (ступенчатые импульсы, PWM, пневматические клапаны, циркулирующие много раз в минуту),или длительный контактный срок без обслуживания.

Вопрос 4: является ли 6ES7222-1HF22-0XA8 (CN, только CE) электрически эквивалентным 6ES7222-1HF22-0XA0 (европейское производство, полное одобрение)?

Да, электрические характеристики, количество выходов, контактные номиналы и совместимость расширительной шины S7-22X идентичны.

Разница заключается только в сертификации продукта: XA8 (вариант CN) имеет только одобрение CE, в то время как XA0 (европейский вариант) имеет дополнительные сертификации, включая UL и cUL.

Для установок, где сертификация CE отвечает нормативным требованиям, XA8 является прямым функциональным дополнением к XA0 без изменений аппаратного обеспечения, без изменений программы ПЛК, без необходимости реконфигурации.

Вопрос 5: Платформа S7-200 CN прекращена.

Платформа S7-200 была прекращена компанией Siemens, после чего последовала семья S7-200 CN.

Несмотря на то, что Siemens больше не производит и не активно распространяет эти модули по стандартным каналам, установленная база систем S7-200 и S7-200 CN во всем мире является большой,и существуют значительные запасы запасных модулей на рынке промышленных излишек.

Специализированные поставщики устаревших и вышедших из обработки автоматов Siemens регулярно запасают реле EM 222 как в старых, так и в обновленных условиях.

Для предприятий, работающих с оборудованием S7-200 CN, создание буфера запасных частей критических модулей, включая EM 222, является надлежащей практикой обслуживания.
