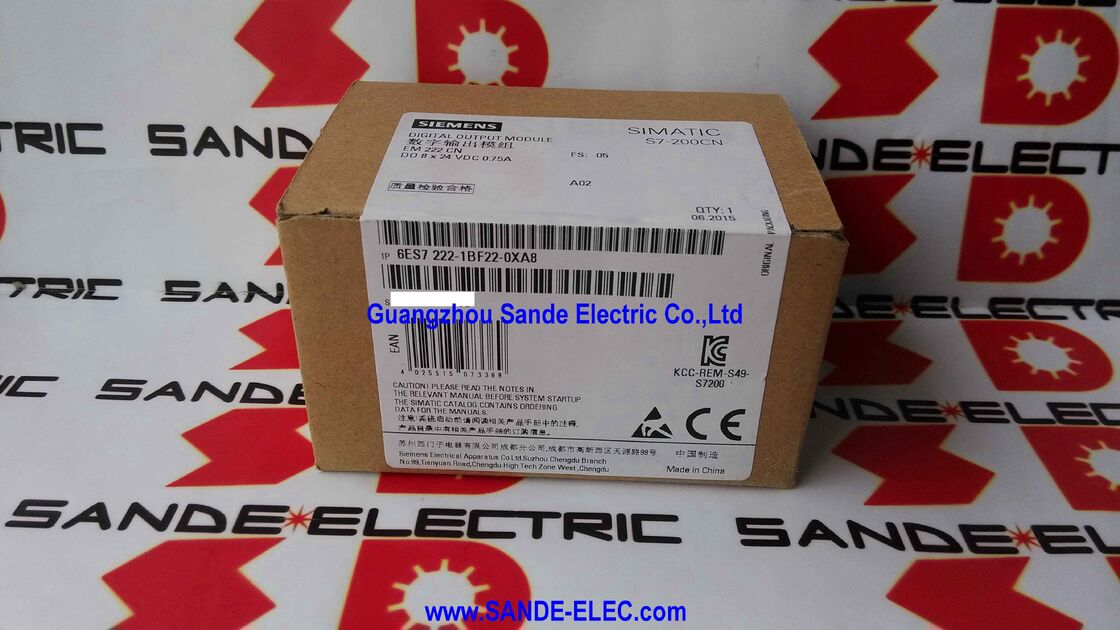

Модуль управления 6ES7222-1BF22-0XA8 6ES7 222-1BF22-0XA8

Сименс 6ES7222-1BF22-0XA8∙ SIMATIC S7-200 CN EM 222 ∙ 8 Выходы транзисторов 24VDC, 0,75A, защищены от короткого замыкания, S7-22X CPU только, одобрение CE, производство в Китае

Обзор

ВSiemens 6ES7222-1BF22-0XA8это восьмиканальный модуль расширения выхода транзистора постоянного тока 24 В для платформы SIMATIC S7-200 CN micro-PLC.

It is the solid-state counterpart to the relay output EM 222 — where the relay version (6ES7222-1HF22-0XA8) switches loads through mechanical contacts at millisecond speeds with voltage-neutral isolation, транзисторная версия переключает нагрузки 24VDC через полупроводниковые транзисторы со скоростью микросекунд с встроенной электронной защитой от сбоев.

Решение транзистора против реле является одним из первых выбор выхода выбор в любой конструкции расширения ПЛК,И понимание его правильно важнее, чем любая другая разница в спецификациях между двумя модулями..

Выход транзистора переключается в диапазоне 100-300 микросекунд, примерно в 10 000 раз быстрее, чем контактный реле.

Для выходов, которые должны генерировать импульсы (управление шаговым двигателем, симуляция потокомера, управление скоростью PWM), эта скорость не является необязательной, это физическое требование, которое могут удовлетворить только выходы твердого состояния.

Контактный реле просто не может открываться и закрываться достаточно быстро, чтобы произвести чистый импульс на частотах выше нескольких десятков Гц.

Электронная защита от короткого замыкания в транзисторе EM 222 добавляет слой отказоустойчивости, который выходы реле не могут соответствовать.

Когда повреждение проводки создает короткое замыкание на выходе транзистора,электрический ток полупроводника обнаруживает избыточный ток и отключает затронутый канал до теплового поврежденияТранзистор восстанавливается после устранения неисправности; модуль продолжает работать на всех нетронутых каналах на протяжении всего события неисправности.

В отличие от этого, короткое замыкание на выходе реле полностью зависит от внешнего предохранителя для устранения неисправности. Контакт реле может быть поврежден в процессе, требуя замены модуля.

Основные характеристики

Где 0.75A на выход ведет вас

Нагрузка на выходной ток 0,75 А определяет, какие нагрузки этот модуль может управлять напрямую.

Стандартные катушки реле 24VDC получают 50-100mA в пределах 0,75A, и каждый выход транзистора может управлять одной катушкой реле со значительным пространством для головы.Если несколько катушек должны быть заряжены одновременно на связанных выходах, общий ток остается в пределах питания модуля.

Типичные 24VDC электромоторные клапаны задействуют 200-400mA.

Выход транзистора 0,75А справляется с этим с небольшим запасом,и высокая скорость переключения зачастую является преимуществом Пневматические клапаны на сборочных и упаковочных машинах могут циклировать десятки раз в минуту, значительно превышающий срок службы контакта реле при этой ставке.

индикаторные лампы 24 ВДС заряжаются 1050 мА; светодиодные пилотные лампы заряжаются менее 30 мА.

Транзисторные выходы управляют ими без усилий, а для модулируемых индикаторных сигналов (мигания с определенными скоростями, регулируемое интенсивностью затемнение светодиодов через PWM),Быстрое переключение транзистора необходимо для создания чистых волновых форм..

Нагрузки более 0,75A большие контакторы с катушками высокого тока 24VDC превышают номинальный выход транзистора и должны быть соединены через интерпозиционное реле 24VDC размером с нагрузку.

Встроенная электронная защита от короткого замыкания Практическая допустимость ошибок

Защита от короткого замыкания в транзисторе EM 222 действует как ограничитель тока с самоустановкой.Когда выходный ток превышает пороговый уровень вызванный коротким замыканием в полевой проводке или короткой нагрузкой защитная схема уменьшает или прерывает выходный ток.

Канал обычно остается неактивным до тех пор, пока программа PLC не запустит вывод (выключит его, а затем снова включит), что вновь включит транзистор, если ошибка будет устранена.

В производственной среде такое поведение ценно по двум причинам.

Во-первых, модуль не повреждается от неисправности. В отличие от контакта реле, который может быть сварен или разрушен незащищенным током короткого замыкания, защита транзистора предотвращает тепловое повреждение.другие каналы продолжают работать в нормальном режиме ∙ неисправность проводки на одном выходе не влияет на оставшиеся семь каналов или остальные I/O устройства.

Неисправный канал может быть выявлен и изучен, пока машина продолжает работать на нетронутых выходах.

Это контрастирует с реле EM 222, где короткое замыкание зависит от внешнего предохранителя для защиты, и контакт реле может быть поврежден до очистки предохранителя.

В приложениях, где неисправности выходной проводки представляют собой реалистичный эксплуатационный риск, пыльная среда, машины с часто меняемым инструментом или светильниками,или системы, в которых соединители проводов обычно отключаются выходы самозащиты транзисторного модуля представляют значительное эксплуатационное преимущество.

S7-200 CN Производство Китай Контекст варианта

Суффикс "-0XA8" идентифицирует это как китайский вариант S7-200 CN, изготовленный в Китае для рынков, принимающих сертификацию CE.

Он функционально эквивалентен европейскому 6ES7222-1BF22-0XA0 во всех электрических спецификациях, количестве В/В, характеристиках переключения и совместимости S7-22X-автобуса.Оба варианта используют одинаковую среду программирования STEP 7 Micro/WIN и не требуют дифференциации в программе PLC.

The S7-200 CN (China) variants emerged as Siemens adapted the S7-200 platform for production and distribution in markets where CE approval was sufficient and where the cost economics of local production made sense.

Обозначение "CN" указывает на вариант производства, но не имеет никакого функционального значения для инженера, устанавливающего и вводящего в эксплуатацию модуль.

Варианты XA8 и XA0 могут сосуществовать в одной цепочке расширения S7-22X без какой-либо несовместимости.

Частые вопросы

Q1: Могут ли выходные транзисторы 6ES7222-1BF22-0XA8 генерировать шаговые импульсы, необходимые для управления шаговым двигателем?

Выходы транзисторов могут переключаться на частоты, адекватные для многих шаговых двигателей.Siemens специально разработал встроенную функцию PTO (Pulse Train Output) процессора S7-200.0 и Q0.1 процессоров S7-22X для высокопроизводительной генерации импульсов шаговых двигателей с специальной аппаратной поддержкой для точного управления частотой и профилей ускорения/замедления.

Для генерации первичных шаговых импульсов следует использовать выделенные выходы ПТО процессора.

Выходы транзисторов модуля расширения подходят для вспомогательных шаговых сигналов (направление, включение, перезагрузка) или для вторичных осей, где приемлемо более простое управление.

Вопрос 2: являются ли выходы транзисторов PNP (источником) или NPN (погружением), и влияет ли это на совместимость с полевыми устройствами?

Выходной модуль транзистора S7-200 EM 222 выпускает выходы PNP (направления).Каждый выходный транзистор соединяет выходный терминал с положительным питанием 24В , через нагрузку, на отрицательный (0V) конец 24В.

Данная конфигурация PNP совместима с большинством промышленных нагрузок 24VDC, предназначенных для цифровых входов с положительным переключением сигнала (PNP).

Equipment or sensors requiring NPN (sinking) output signals — where the active state connects the output to 0V rather than to 24V — require an interposing relay or signal converter to interface correctly with the PNP transistor output.

Q3: Как защита от короткого замыкания автоматически перезагружается после сбоя, когда сбой исправляется, или программа PLC должна действовать?

Точное поведение восстановления зависит от конструкции защитной схемы и тяжести неисправности.Выход остается отключенным, даже если ошибка устранена..

Программа ПЛК должна циклировать выход (записать "0", затем "1" на выходный бит), чтобы снова включить транзистор.

Прежде чем перезагрузить, the field wiring and load should be inspected to confirm the short circuit has been corrected — re-enabling a transistor output into a persisting short circuit will immediately re-trip the protection and may eventually cause thermal damage if the protection circuit is exercised repeatedly.

Вопрос 4: Можно ли смешать модуль транзистора EM 222 с модулем реле EM 222 в той же цепочке расширения S7-22X?

Да, шина расширения S7-22X принимает любую комбинацию цифрового ввода, цифрового вывода (реле или транзистор),и аналоговых модулей расширения в пределах общего предела модуля расширения процессора (7 модулей для S7-224/224XP/226, 2 для S7-221/222).

Реле EM 222 и транзистор EM 222 могут занимать смежные позиции в одной цепочке расширения,и программа ПЛК обращается к их выводам идентично последовательные выводы байтов (QB) независимо от того, является ли основной тип вывода реле или транзистор.

Эта возможность смешивания и совпадения позволяет конструктору машины назначать выходы реле на переменные нагрузки и приводы с редким циклом, и выходы транзисторов на высокоскоростные постоянные нагрузки, в пределах одного,компактная цепь расширения.

Вопрос 5: Производство S7-200 CN прекращено.

Siemens официально прекратила производство платформ S7-200 и S7-200 CN, и окончание активных продаж происходило постепенно в течение нескольких лет.

Несмотря на то, что Siemens больше не поставляет эти модули через свои стандартные каналы продаж, установленная база оборудования S7-200 CN во всем мире является значительной,и вторичный рынок — торговцы промышленных излишек, реставраторы и специализированные поставщики устаревшей автоматики поддерживает запасы.

Для объектов с значительными установками S7-200 CN практическим подходом является выявление критически важных запасных модулей (включая варианты транзистора EM 222 и реле), оценка текущего уровня запасов,и приобретать дополнительные единицы для покрытия ожидаемого оставшегося срока службы оборудования из имеющихся избыточных запасов.
