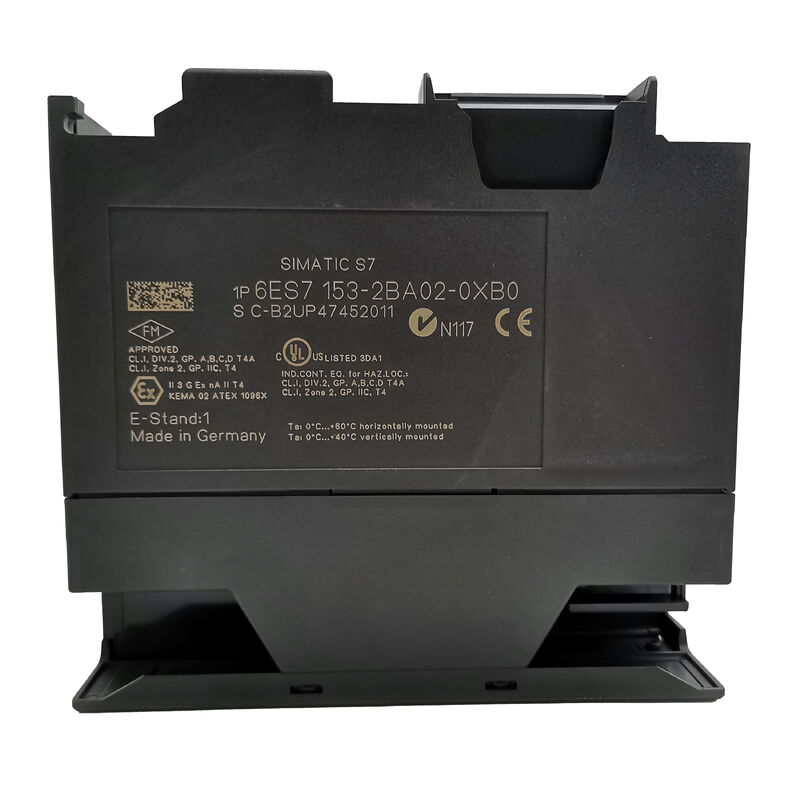

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP Высокая функциональность 12 модулей / избыточность / Изохронная временная печать / HART расширенная / DP / PA Link / 24VDC

Модуль интерфейса ET 200M с полной мощностью Что отличает HF от других вариантов IM 153-2

В семействе ET 200M существует несколько вариантов IM 153-2, и они отличаются тем, что влияют на конструкцию системы больше, чем предполагают их аналогичные названия.6ES7153-2BA02-0XB0 занимает первое место в иерархии возможностей IM 153-2:

Первым практическим преимуществом является мощность 12-модульной станции. Стандартная 8-модульная станция обрабатывает большинство конфигураций. 12-модульная станция обслуживает установки с плотным аналоговым вводом/выводом,комбинации цифровых, аналоговые и функциональные модули, или узлы с большим количеством приборов, где 8-модульные ограничительные силы разделяют логическую группу В/В на две отдельные станции.

Второй ключевой отличитель - совместимость DP/PA Link и Y-Link.Вариант 2AA02 не может быть использован в архитектурах DP/PA Link ∙ только серия 2BA может служить интерфейсным модулем в DP/PA Link или Y-LinkДля систем автоматизации процессов, которые интегрируют полевые устройства PROFIBUS PA (передатчики давления и потока с коммуникацией PA) через DP / PA Link, 2BA02 является правильной спецификацией.

Основные характеристики

Изохронный временной штемпель 32 сигнала на слот

2BA02 поддерживает изохронную временную маркировку до 128 цифровых входных сигналов на 12-модульной станции, с до 32 сигналов на отдельный слот.Изохронный режим синхронизирует захват данных модуля с циклом автобуса PROFIBUS DP Это обеспечивает временную ссылку, соответствующую программному циклу контроллера, а не независимый часовой дрейф на уровне модуля.

Для записи последовательности событий в технологических установках воссоздание точного порядка сигнализации прибора, изменений состояния клапана,или переключают поездки после инцидента Изохронный временной штамп дает судебно-медицинскую точность, которую не синхронизированные 10 мс штампы не могутПриложения, включая системы защиты электростанций, блокировки безопасности нефтеперерабатывающих заводов и регистрацию событий процесса партии, зависят от этой способности.

Расширенная инициатива по HART и Slave

Вторичные переменные HART:Стандартная передача HART включает в себя первичную переменную и ограниченные данные процесса.2BA02 расширяет пропускную способность данных HART, чтобы включать вторичные переменные, дополнительные измерения от многопеременных передатчиков (давлениеЭти дополнительные значения доступны в данных процесса станции в программу контроллера.

Инициатива для Drive ES и Switch ES:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionЭто уменьшает задержку циклов чтения/записи параметров в приложениях управления параметрами привода.

Сценарии применения

DP/PA Станции связи в автоматизации процессов:Процессуальные приборы на PROFIBUS PA подключаются к контроллеру S7 через DP/PA Link.2BA02 служит интерфейсным модулем для секции I/O ET 200M DP/PA Link ∙ конфигурация, которую не может поддерживать 2AA02.

Плотное оборудование:12 аналоговых модулей в центральном прибороустройстве, входящих в одну станцию ET 200M.Изохронный временной штамп записывает последовательность изменений переменных процесса во время сбоев.

Мониторинг привода при помощи приборов HART:Статус VFD через Slave Initiative + многовариативные данные передатчика HART через расширенные вторичные переменные, оба доступны с одной станции 2BA02 без дополнительного оборудования.

Частые вопросы

Вопрос 1: В чем функциональная разница между 2BA02 и 2BA82 (6ES7153-2BA82-0XB0)?

Оба варианта IM 153-2 HF поддерживают 12 модулей, избыточность, изохронную временную маркировку и DP/PA Link.2BA82 представляет собой более поздний аппаратный пересмотр с немного обновленными электрическими характеристиками (650mA против 600mA номинального тока) и пересмотренным прошивкойДля установленных систем, использующих 2BA02, прямая замена 2BA02 поддерживает идентичную совместимость прошивки.

Вопрос 2: Почему 2BA02 совместим с DP/PA Link, а 2AA02 нет?

DP/PA Link требует, чтобы модуль интерфейса поддерживал ациклические службы DPV1, расширенную диагностику и специфический профиль рабов DP PROFIBUS, определенный для работы DP/PA Link.Серия 2BA реализует эти расширенные возможности DPV1. Серия 2AA не включает в себя расширения профиля DPV1 на стороне рабов, необходимые для функции интерфейса DP/PA Link. Это отличие архитектуры прошивки и аппаратного обеспечения,не настройка конфигурации.

Вопрос 3: Могут ли модули FM и CP быть установлены в 12 слотах или только модули сигнала?

Любая комбинация модулей сигнала S7-300 (SM), функциональных модулей (FM) и коммуникационных процессоров (CP), выпущенных для использования ET 200M, может заполнить 12 слотов.и CP-модули для PROFIBUS или AS-Interface работают на станции 2BA02 как на центральной стойке S7-300Общее количество SM + FM + CP вместе не должно превышать 12.

Вопрос 4: Что означает адрес станции PROFIBUS 801Eh?

801Eh - это VendorID (идентификатор производителя и семейства устройств), закодированный в файле GSD для этого модуля.Он появляется в инструменте конфигурации сети PROFIBUS DP и подтверждает идентичность модуля, когда мастер DP создает свою таблицу станцийФактический адрес шины PROFIBUS (1 ¢ 125) устанавливается независимо с помощью переключателя DIL на передней стороне модуля.

Q5: Какой инструмент программирования настраивает станцию 2BA02 в проекте S7?

Шаг 7 Конфигурация оборудования HW Config (Classic) или TIA Portal обрабатывает станцию ET 200M, присваивая адрес PROFIBUS, настраивая, какие модули занимают какие слоты,и позволяет устанавливать параметры времени и HART. Файл GSD для 2BA02 должен быть установлен в среде программирования, прежде чем модуль появится в каталоге оборудования.
