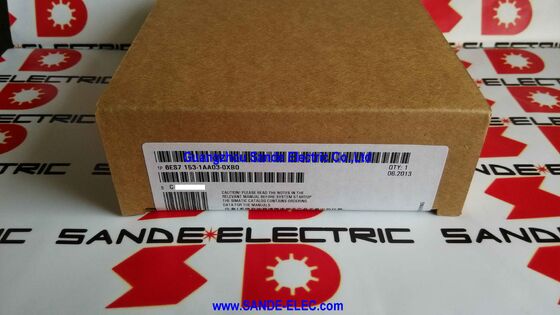

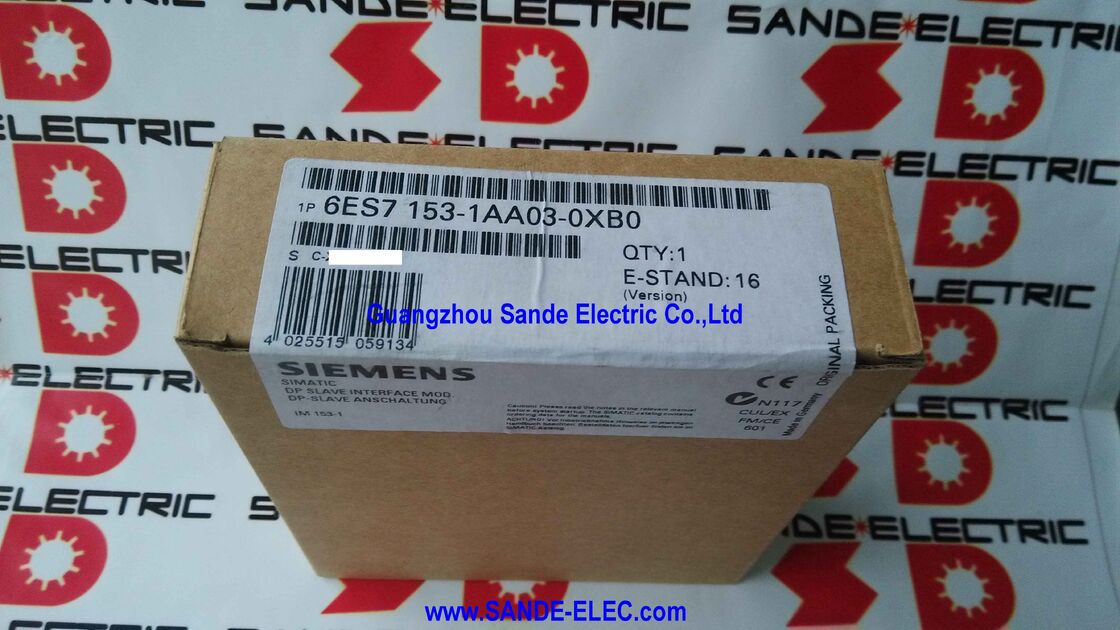

SIMATIC DP, INTERFACE IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

Siemens 6ES7153-1AA03-0XB0∙ SIMATIC ET 200M IM 153-1 DP ST ∙ PROFIBUS DP Interface / Max 8 S7-300 Modules / 24VDC / 350mA / 5ms Bridging / 3W

Интерфейс, соединяющий ET 200M с PROFIBUS

IM 153-1 DP ST - это модуль интерфейса PROFIBUS DP, расположенный в начале каждой распределенной станции В/В ET 200M. Без негомодули сигнала в стойке ET 200M не имеют сетевого соединения IM 153-1 является то, что делает станцию видимой для PROFIBUS DP мастер, управляет циклическим обменом данными ввода/вывода и распределяет данные связи на установленные модули сигналов S7-300 на внутреннем заднем плане станции.

IM 153-1 DP ST является стандартным вариантом, а не High Feature (IM 153-2 HF). Он поддерживает до 8 модулей сигнала S7-300 на станцию, стандартный циклический обменник PROFIBUS DP,и диагностики базовых станцийНет избыточности, нет изохронного режима, и нет DP V1 ациклических услуг.Для установок, где станция нуждается только в надежном циклическом обмене В/В без синхронизации времени или управления интеллектуальными устройствами, IM 153-1 DP ST обеспечивает все необходимое при меньших затратах и сложности, чем вариант HF.

The 5ms stored energy time ensures the module continues operating through brief supply dips — transient disturbances on the 24V DC cabinet supply that are common near frequency inverters and motor starting equipmentКраткие перерывы, которые в противном случае заставили бы станцию отказаться от автобуса PROFIBUS и потребовали бы перезагрузки, преодолеваются без потери данных.

Основные характеристики

Сценарии применения

Распределенный шкаф ввода/вывода на станке:Стойка ET 200M, установленная в локальной подпанели возле машины, подключенная к основному процессору S7-300 или S7-400 через PROFIBUS DP.IM 153-1 DP ST управляет связью с главного кабеля PROFIBUS; полевая проводка для датчиков и приводов в этом разделе подключается локально.

Замена в существующих системах на базе PROFIBUS:Многие системы S7-300, S7-400 и PCS 7, построенные вокруг PROFIBUS DP с станциями ET 200M, продолжают выпускаться.Замена его на тот же IM 153-1 DP ST восстанавливает станцию без каких-либо изменений конфигурации адрес PROFIBUS устанавливается через вращающийся выключатель, чтобы соответствовать оригинальному, а сигнал модуля банка ниже него не нарушается.

Планшетные панели в производственной промышленности:ET 200M с IM 153-1 DP ST является стандартным в полевых разъединительных коробках процессовой промышленности, где аналоговые передатчики и дискретные полевые устройства подключаются к стволу DP PROFIBUS.До 8 сигнальных модулей на станцию обрабатывает разумное количество полевых устройств из одной точки распределения.

Экономически эффективный стандартный В/В без резервирования:Если доступность станции во время отказоустойчивого переключения контроллера управляется на уровне PROFIBUS master (S7-400H с двумя DP-мастерами), часто достаточно стандартных станций IM 153-1 DP ST.Архитектура избыточности находится на стороне мастера; станция просто воссоединяется с активным мастером.

Частые вопросы

Вопрос 1: Чем IM 153-1 DP ST отличается от IM 153-2 HF?

IM 153-1 DP ST поддерживает до 8 модулей S7-300 со стандартным циклическим обменником PROFIBUS DP только без избыточности, без изохронного режима, без ациклических служб DP V1, без временного отметки.IM 153-2 HF поддерживает до 12 модулей, избыточность станции (избыточное соединение с двойным DP), изохронный режим и DP V1 ациклический параметр доступа.IM 153-2 HF для станций, требующих избыточной или изохронной работы.

Вопрос 2: Как устанавливается адрес станции PROFIBUS?

С помощью вращающегося селектора адреса на передней стороне модуля.Несоответствие между физическим селектором и настроенным адресом активирует светодиод BF (Bus Fault) и исключает станцию из цикла автобуса PROFIBUS до исправления.

Вопрос 3: Что происходит с выходами ET 200M, если соединение PROFIBUS потеряно?

Профибус-наблюдатель модуля истекает, когда в установленный тайм-аут не будет получена ни одна действительная телеграмма.станция ET 200M переходит в безопасное состояние Отзыв может быть настроен по станции во время ввода в эксплуатацию.

Вопрос 4: Могут ли сигнальные модули S7-300 от любого пересмотра использоваться с IM 153-1 DP ST?

Да, IM 153-1 DP ST совместим со всем ассортиментом S7-300 SM (сигнальные модули), FM (функциональные модули) и CP (процессоры связи), которые помещаются в стойку ET 200M,до максимума 8 модулей- подтвердить совместимость любых специализированных функций или коммуникационных модулей с продуктовой документацией Siemens.

Вопрос 5: Где находится источник 6ES7153-1AA03-0XB0?

Через послепродажный рынок Siemens ET 200M, сервисные каналы Siemens, дилеры запасных частей для промышленной автоматизации и проверенные избыточные поставщики.IM 153-1 AA03-0XB0 - широко используемый интерфейсный модуль ET 200MПодтвердите полный номер детали, включая пересмотр AA03-0XB0, на этикетке установленного модуляAA02) функционально совместимы, но AA03 является последней версией в этой серии.
