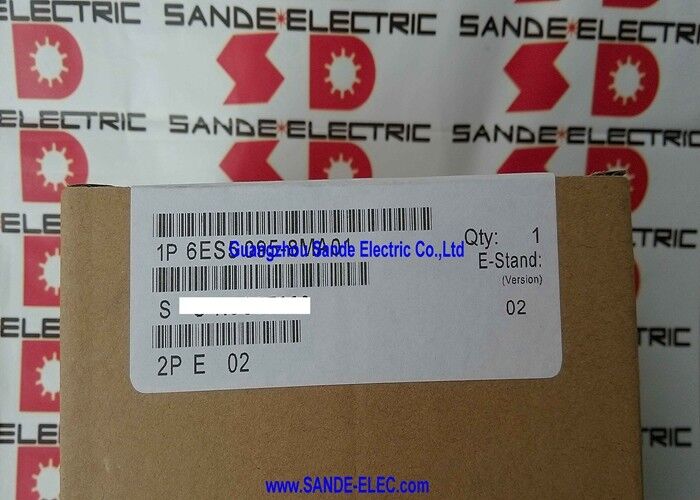

Программируемый контроллер 6ES5095-8MA01 6ES50958MA01 6ES5O95-8MAO1

Siemens 6ES5095-8MA01∙ SIMATIC S5-95U компактный программируемый контроллер ∙ 16 DI / 16 DO 24VDC, 8 AI, 1 AO, 4 Alarm DI, 2 Counter DI, PID Controller, SINEC L2, PG Interface

Обзор

ВSiemens 6ES5095-8MA01является компактным контроллером S5-95U, одним из самых широко используемых ранних ПЛК Siemens,машина, которая познакомила многих европейских инженеров автоматизации с программируемым управлением в конце 1980-х и начале 1990-х годов.

S5-95U был построен вокруг основной предпосылки, которая остается актуальной и сегодня: интегрировать достаточно I/O непосредственно в корпус процессора, чтобы справиться со значительной задачей управления в реальном мире,при этом обеспечивая возможность расширения, когда бортовой I/O не работает.

Что сделало S5-95U отличительным для своей эпохи, так это глубина возможностей, упакованная в один корпус.

Восемь встроенных аналоговых входов с временем преобразования, которое Siemens продает как "чрезвычайно короткое"и измерения уровня без дополнительных аналоговых функциональных модулей.

Единый аналоговый выход позволял непосредственно управлять скоростью привода или позиционирования с выхода CPU.Интегрированный контроллер PID означал, что управление замкнутым циклом может быть реализовано без покупки отдельного внешнего модуля функции.

Сегодня 6ES5095-8MA01 является компонентом обслуживания для устаревших установок.

S5-95U широко использовался в 1990-х годах в компактных машинах и малых процессах, и многие из этих систем все еще работают.Замена его на этот блок обычно является самым быстрым и экономичным способом восстановления производства..

Основные характеристики

Компактная архитектура CPU и I/O в одном корпусе

"Компактный" обозначение отличает S5-95U от S5-135U/155U центральных контроллеров, основанных на стойках, которые требовали отдельного стойки, отдельных модулей процессора и В/В, а также автобусных разъемов между ними.В S5-95U, все необходимое для полной небольшой системы ПЛК занимает один корпус, установленный непосредственно на рельсе DIN или на стенке.

Не существует отдельной стойки, отдельного модуля питания ПЛК и не существует обратной магистрали для сборки.

Контроллер HVAC, секвенировщик насосной станции или контроллер конвейера бутылочной линии можно было бы построить вокруг S5-95U без инфраструктурной нагрузки более крупных систем S5 на базе стеллажей.

Компромисс заключался в том, что бортовые типы ввода/вывода были фиксированы, добавляя вводы/выводы за пределы требуемой на борту емкости модулей расширения S5-100U, подключенных через специальную шину расширения и кабель.

4 входа для сигнализации и 2 входа для смены

Стандартные цифровые входы считываются один раз в цикл сканирования. Быстрый импульс короче одного сканирования может быть полностью пропущен.

The four alarm digital inputs bypass this limitation by generating a hardware interrupt on each edge transition — the CPU suspends its normal scan and executes a dedicated interrupt routine in the microsecond range.

Это механизм обнаружения аварийной остановки, переключателей безопасности и любого состояния неисправности, на которое необходимо немедленно действовать.

Два входа счетчика принимают высокочастотные импульсные поезда от счетчиков потока, кодеров и счетчиков производства, которые стандартные цифровые входы не могут надежно улавливать.

Аппаратный счетчик накапливает импульсы независимо от цикла сканирования; программа отчитывает текущее значение счетчика на каждом сканировании.

Встроенный PID и аналоговый I/O

Восемь встроенных аналоговых входов подают напрямую в интегрированную функцию PID процессора блок прошивки, доступный через вызовы программы STEP 5.

PID считывает переменную процесса с аналогового ввода, сравнивает ее с установленной точкой, рассчитывает исправный выход с использованием конфигурируемых прироста P/I/D и записывает результат на единый аналоговый выход.

Аналоговый выход приводит в действие элемент управления - VFD, клапан управления или нагреватель - полностью закрывая петлю внутри S5-95U без каких-либо внешних функциональных модулей.

Эта самостоятельная возможность закрытого цикла являлась значительным конкурентным преимуществом для S5-95U в простых приложениях контроля температуры, потока и уровня в одном цикле.

Сеть SINEC L2

SINEC L2 - это промышленная токен-автобусная сеть Siemens, предшествовавшая PROFIBUS DP.Инициация обмена данными в токенной ротации) или пассивной станции (slave), отвечая на главные запросы).

Многочисленные контроллеры S5 и панели операторов могут обмениваться значениями процессапоказания температуры ?? по кабелю SINEC L2 без отдельной проводки точка-точка между каждой парой устройств связи.

Частые вопросы

Вопрос 1: Какое программное обеспечение требуется для S5-95U, и может ли современный ноутбук подключиться к нему?

S5-95U требует программного обеспечения Siemens STEP 5, а не STEP 7 или TIA Portal.

Физическое соединение использует интерфейс PG через адаптер USB-to-TTY (AS511).

Вопрос 2: Сколько и какие типы модулей расширения могут быть подключены?

До 32 модулей расширения семейства S5-100U могут быть подключены непосредственно через шину расширения - цифровой В/В, аналоговый В/В, модули Ex-rated для опасных зон, модули быстрого счета,и модули управления с замкнутым контуром.

S5-95U использует специальную архитектуру кабеля и блока автобуса для расширения, отдельно от системы расширения стойки S5-100U.

Вопрос 3: Необходима ли резервная батарея для нормальной работы?

Не для выполнения программы программа в EPROM и безопасна без батареи.

Аккумулятор поддерживает сохранение данных (счетчики, таймеры, флаги, помеченные как сохранение) только при перебоях в питании.

Для приложений, отслеживающих совокупное производство или прошедшее время, требуется функциональная батарея.

Использовать литийную батарею напряжением 3,6 В, как указано в руководстве S5-95U; проинспектировать и заменять проактивно каждые 3−5 лет.

Вопрос 4: Как работает интегрированный контроллер PID?

PID представляет собой блок функции прошивки, вызванный из программы STEP 5 с настраиваемым пробным интервалом (обычно от десятков до сотен миллисекунд).

Он считывает переменную процесса с одного из аналоговых входов, сравнивает ее с исходной точкой, рассчитывает корректирующее действие с использованием прироста П/В/В, установленного в качестве параметров программы,и записывает выход на один аналоговый выход.

Для простого контроля температуры, потока или уровня в одном цикле дополнительное оборудование не требуется.

Вопрос 5: Каков путь миграции от S5-95U к современной платформе Siemens?

Рекомендуемая цель - SIMATIC S7-1200, который имеет сопоставимый компактный DIN-рельс.

Миграция требует переписывания программы STEP 5 в портале TIA (автоматизированные инструменты конверсии помогают, но ручная валидация необходима), замена сетей SINEC L2 PROFINET,и обновление любых подключенных панелей оператора.

Для типичной небольшой установки S5-95U, миграция является проектом 10-30 человеко-часов, подходящим для планируемого отключения технического обслуживания.
