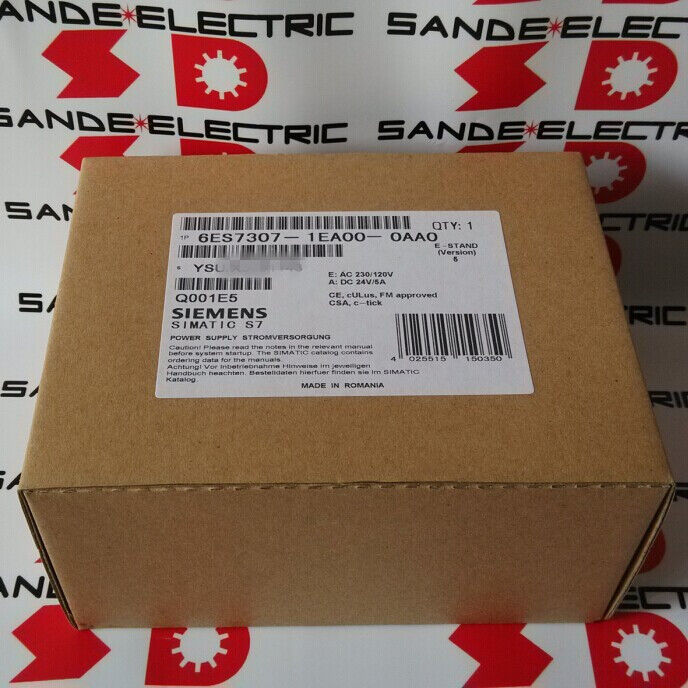

6ES7307-1EA00-0AA0 SIEMESN 6ES73O7-1EAOO-OAAO 6ES73071EA000AA0 Электроснабжение

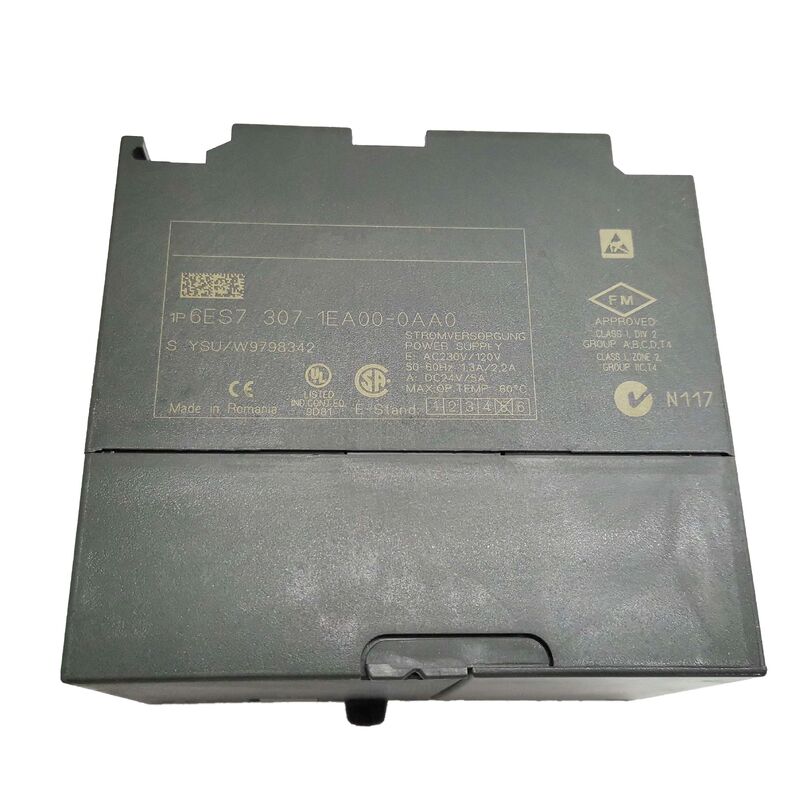

Siemens 6ES7307-1EA00-0AA0∙ SIMATIC S7-300 PS 307 регулируемый источник питания 5A, 120/230VAC автоматическое переключение, выход 24VDC, 87% эффективность, короткое замыкание, 80×125×120 мм

Обзор

ВSiemens 6ES7307-1EA00-0AA0является 5-амперной версией модуля питания SIMATIC PS 307 - специального преобразователя переменного тока в постоянный ток, с которого начинается каждая стандартная система контроллеров S7-300.или модуль расширения может работать, PS 307 должен преобразовывать переменное питание объекта в стабилизированное 24V постоянного тока, которое питает заднюю плоскость S7-300 и обеспечивает напряжение нагрузки для полевых устройств.

Связь между PS 307 и станцией S7-300 имеет фундаментальное значение: PS 307 не является аксессуаром или опцией.

Там, где некоторые системы управления требуют отдельных внешних источников питания для ПЛК и для нагрузок полевых устройств, PS 307 предназначен для выполнения обеих функций из одного блока.

Выход 24V постоянного тока подает напряжение системы S7-300 (подключение к процессору, шине задней плоскости и всем установленным модулям) и может одновременно подавать 24V постоянного тока в полевые датчики ввода/вывода,катушки соленоидных клапанов, контакторные цепи управления, индикаторные фонари, все изготавливаются из одной и той же регулируемой 24В рельсы.

Выходная мощность 5A (120 Вт при 24 В) рассчитана на полностью оборудованную стойку S7-300 плюс разумную нагрузку поля ввода/вывода.

Автоматическое переключение диапазона напряжения является практическим преимуществом, что делает PS 307 поистине универсальным источником питания.отсутствие риска наложения 230 Вт переменного тока на источник питания, сконфигурированный для 120 Вт входа.

PS 307 внутренне определяет входное напряжение и соответствующим образом регулирует схему регулирования и исправления, подключаясь к электросетям 120ВА в Северной Америке или 230ВА в Европе.или любое номинальное напряжение между ними, которое находится в разрешенном диапазоне, производит тот же выход 24 В постоянного тока.

Основные характеристики

Эффективность 87% и потеря мощности 18 Вт

Эффективность PS 307 в 87% при входе 138 Вт, 120 Вт выхода 24 Вт постоянного тока, при рассеивании 18 Вт в виде тепла, имеет практические последствия для тепловой конструкции шкафа.

В кабинете управления каждый ватт потерь мощности превращается в тепло, которое необходимо управлять.В сочетании с теплом из модуля процессора (обычно 4 ‰ 6 Вт), несколько модулей сигнала (4080 мВт на модуль) и любые функциональные модули или коммуникационные процессоры в стойке, общая тепловая нагрузка шкафа легко составляет 3050 Вт для установки S7-300 среднего размера.

Производители шкафов указывают максимально допустимые внутренние температуры окружающей среды (обычно 40°C или 55°C в зависимости от номиналов модуля).

Если естественная конвекция шкафа не может достаточно быстро удалить всю тепловую нагрузку, внутренняя температура повышается, в конечном итоге превышая номинальные значения модуля и вызывая преждевременные сбои.

Вклад PS 307 в 18 Вт в этот тепловой бюджет должен быть включен в каждый тепловой расчет шкафа.

Конструкция PS 307 с переключающим режимом (в отличие от линейной конструкции на основе трансформатора) обеспечивает эффективность 87% в компактном модуле шириной 80 мм.

Линейное питание на том же уровне мощности, как правило, будет эффективным на 50~60% и будет рассеивать 40~60 Вт тепла от того же 120 Вт выхода – почти в три раза больше тепловой нагрузки.

Преимущество эффективности PS 307 в режиме переключения непосредственно видно в тепловых характеристиках шкафа.

Параллельная проводка Протяжение до выхода 10А

Когда потребности в мощности одной станции S7-300 превышают выходную мощность 5A PS 307, два модуля PS 307 5A могут быть подключены параллельно на одной и той же выходной шине 24В постоянного тока, обеспечивая комбинированную мощность 10A.

Эта параллельная операция требует сопоставления выходной напряженности обоих источников питания, чтобы один не несет непропорционально большую долю тока.

Конструкция PS 307 поддерживает параллельную работу, и оба модуля делят ток нагрузки без необходимости дополнительного оборудования для балансировки тока.

Параллельный подход обеспечивает не только дополнительную мощность, но и степень избыточности: если один PS 307 не работает, другой продолжает поставлять 5A,которые могут быть достаточными для поддержания работы критических частей станции.

Однако, this is not equivalent to a true hot-standby redundant supply (where output diodes or active load-sharing circuitry ensure no voltage dip during the handover) — when one PS 307 in a parallel pair fails, произойдет короткий переходный период, прежде чем выживший модуль стабилизируется на максимальной мощности.

Для применений, где даже кратковременное нарушение питания 24 В неприемлемо, должны быть специально определены избыточные модули питания с схемами горячего обмена и распределения нагрузки.

Диагностический светодиод и выключатель включения/выключения

Две особенности передней панели заслуживают внимания при установке и техническом обслуживании:

В24В постоянный светодиодподтверждает, что выходное напряжение находится в пределах установленного диапазона регулирования.

Если светодиод выключен при включенном переменном питании, то выход либо ниже порогового значения (перегрузка, короткое замыкание или сбой регулирования), либо PS 307 потерпел внутреннюю неисправность.Проверка светодиода является первым диагностическим шагом, когда станция не работает.

ВВыключатель включения/выключения(присутствующий на многих моделях PS 307) позволяет включать или выключать выход 24В постоянного тока, пока питание от переменного тока остается подключенным к модулю.

This capability is used during module hot-swap operations — switching the 24V output off (so the 24V bus is dead) before removing or inserting a live signal module — when the system architecture requires it.

Он также позволяет контролировать перезагрузку 24В-автобуса без отключения переменного тока, что полезно для процедур перезагрузки ошибок.

Частые вопросы

Вопрос 1: Может ли PS 307 5A одновременно подавать энергию как к системному напряжению S7-300, так и к полевым устройствам, и существует ли риск перегрузки, если полевые устройства потребляют больше тока, чем ожидалось?

Да, один выходной рельс PS 307 предназначен для подачи как напряжения системы S7-300 (притягиваемого процессором и всеми установленными модулями через заднюю плоскость), так и нагрузки поля постоянного тока 24 В (датчики, соленоиды,лампы, контактные катушки) соединены с полевой проводкой модулей В/В.

Общее потребление тока от всех этих потребителей не должно непрерывно превышать номинальную мощность выхода 5A.

Перед установкой системы необходимо рассчитать фактический расход тока: добавить номинальное потребление тока 24 В каждого модуля S7-300 из его таблицы данных (обычно 80 ‰ 200 мА на модуль),Максимальный ток поля от всех источников питания датчиков в схемах В/В (каждый 2-проводной датчик заряжает 420mA); многочисленные датчики быстро агрегируются) и любые катушки привода или лампы, которые подаются с одной и той же 24В рельсы.

Если общий объем приближается или превышает 5A, в конструкцию должен быть включен второй модуль PS 307 either параллельно или снабжающий отдельную полевую грузовую рельсу

Перегрузка PS 307 приводит к тому, что выходное напряжение отклоняется (активируется защита от короткого замыкания),потенциально вызывающее необъяснимое поведение станции, которое трудно отследить без измерения фактического выходного тока.

Вопрос 2: Какова цель спецификации входящего тока (20A при 25°C, I2t = 1,2 A2s) и как она влияет на выбор защиты цепи вверх по течению?

При первом заряде PS 307 или повторном заряде после кратковременного отключения питания конденсаторы внутреннего фильтра должны быть заряжены от нуля до рабочего напряжения.В течение этого интервала зарядки (обычно длится несколько миллисекунд), мгновенный ток, получаемый от питания переменным током, намного выше, чем постоянный рабочий ток.

20А нагрузки PS 307 при 25°C является пиком этого перехода зарядного тока.

Значение I2t равен 1.2 A²s characterises the energy content of the inrush event — the product of the square of the current and the time over which it flows — and this is the figure used to select upstream circuit breakers and fuses.

Выключатель с слишком плотными характеристиками отключения (тип B, который мгновенно отключается при номинальном токе 3×5×) может возбуждать отключение при включении PS 307,даже если нет никакой вины..

Siemens рекомендует минимум 6A миниатюрный выключатель типа C (MCB) для защиты одного PS 307 ¢ выключатели типа C переносят мгновенные токи до 10×15× номинального тока до запуска,который больше подходит для профиля входа PS 307Если два модуля PS 307 работают параллельно, то при измерении расстояния вверх по течению MCB следует учитывать комбинированный всплеск при запуске.

Вопрос 3: PS 307 перечислен как замененный 6ES7307-1EA01-0AA0.

6ES7307-1EA01-0AA0 (последователь) является прямой функциональной заменой 6ES7307-1EA00-0AA0 (этот модуль).

Физические размеры (80×125×120 мм), геометрия установки (стандартный рельс S7-300, однослот), спецификация выхода (24VDC, 5A), спецификация ввода (120/230VAC, автоматическое переключение),и расположение разъемов идентичны , регулирование рельсов или изменение проводки.

Основное различие между этими двумя пересмотрами заключается во внутренних аспектах. Преемник включает обновления компонентов и незначительные улучшения производства, которые улучшают показатели надежности.спецификации, которые не видны пользователю. При поиске замены неисправного 6ES7307-1EA00-0AA0, 6ES7307-1EA01-0AA0 является предпочтительной заменой. Если новый старый запас 6ES7307-1EA00-0AA0 установлен на существующей станции,Он работает точно так же, как и оригинал..

Вопрос 4: Обеспечивает ли PS 307 какую-либо защиту от кратковременных переменных входных мощностей и что происходит с выходом 24 В при коротком отключении?

PS 307 обеспечивает кратковременное преодоление сбоев в питании выход продолжает обеспечивать 24 В постоянного тока в течение определенного минимального периода после сбоя ввода переменного тока.

Время перекрытия определяется как минимум в 5 миллисекунд, при этом минимальная частота повторения составляет 1 секунду до наступления следующего интервала перекрытия.

This 5ms bridging is sufficient to ride through the brief supply interruptions caused by transient disturbances on the AC distribution system — voltage dips caused by large motor starts on the same distribution panel, кратковременные перерывы в автоматическом переключении передачи или операции переключения питания.

Недостаточно поддерживать работу при длительных отключениях питания, для этого требуется непрерывное питание (UPS) на стороне входа переменного тока.5 мс мостик является аппаратной характеристикой внутреннего хранилища энергии PS 307 (фильтр конденсаторов); не регулируется пользователем.

Мостовой отключения от питания процессора 312 составляет 5 мс на пине питания процессора, который независим от мостового отключения PS 307.5-миллиметровый мостик PS 307 обеспечивает стабильность 24В-автобуса достаточно долго, чтобы собственные схемы мониторинга мощности процессора могли выполнять упорядоченную последовательность контролируемой остановки, если отказ в питании продолжится..

Вопрос 5: Может ли PS 307 использоваться в качестве генерального питания панели 24VDC для других устройств, кроме модулей S7-300 PLC, и каковы соображения по установке?

Да, выходной ток PS 307 24В не отличается электрически между использованием системного напряжения S7-300 и использованием общей нагрузки панели.короткопроводный 24V постоянный рельс, который может подавать любую 24V постоянную нагрузку в пределах его мощности 5A.

Обычная практика заключается в том, чтобы использовать PS 307 в качестве единственного источника питания 24В для комбинированной станции S7-300 и ее локальных полевых устройств.и полевые проволочные нагрузки (нагрузки датчиков), катушек клапанов, контакторных цепей управления) тянуть из тех же выходных терминалов через расплавленные терминальные ленты.

Ключевым фактором установки является заземление:выход 0В PS 307 (отрицательный конец) должен быть подключен к системе PE (защитная земля) шкафа, чтобы обеспечить правильную ссылку на рельс 24V.

Плавучие (незаземленные) 24В постоянные рельсы создают условия напряжения общего режима, которые могут вызывать ошибки измерений в аналоговых модулях В/В и помехи в схемах связи.

В листе данных PS 307 указана точка заземления и рекомендуемая практика проводки как для заземленных, так и для незаземленных конфигураций 24 В.
