Р33Б | Основной базовый блок Mitsubishi MELSEC серии iQ-R — объединительная плата с 3 слотами / поверхностный монтаж / стойка для ПЛК

Основной базовый блок R33B — объединительная плата для компактных систем MELSEC iQ-R

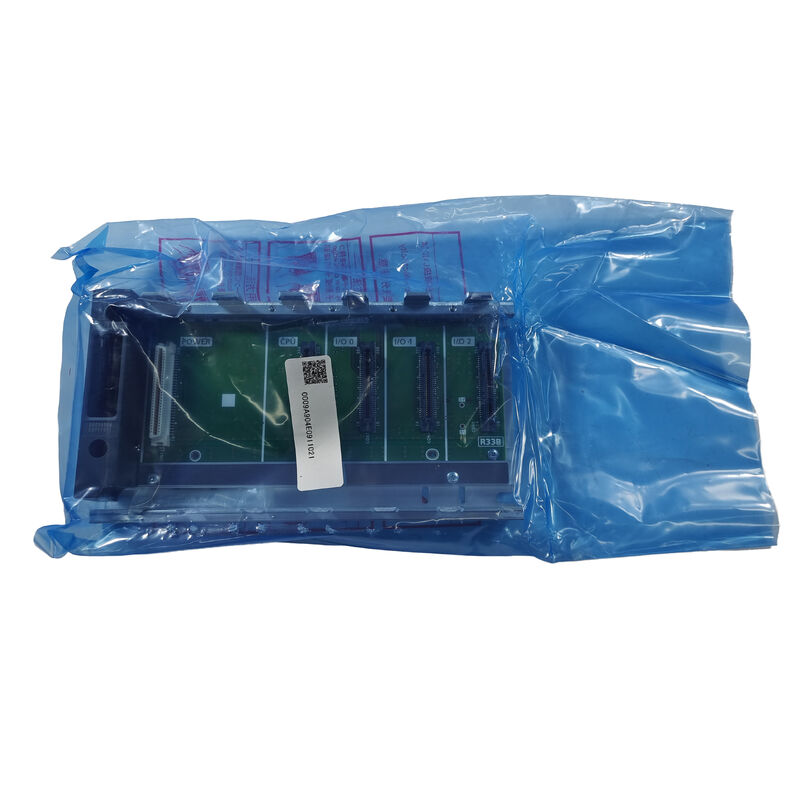

R33B — это 3-слотовый основной базовый блок Mitsubishi Electric для платформы ПЛК серии MELSEC iQ-R — шасси объединительной платы, которое физически размещает и соединяет между собой модуль ЦП, модуль питания и модули ввода-вывода или функциональные модули в компактной конфигурации контроллера. В качестве «основного базового блока» R33B вмещает непосредственно модуль ЦП, в отличие от базовых модулей расширения, которые подключаются к существующему основному базовому блоку для увеличения емкости модуля.

Имея 3 слота, R33B обеспечивает наименьший уровень стандартной конфигурации в линейке базовых модулей MELSEC iQ-R — подходит для компактных машинных контроллеров и приложений, где общее количество модулей (ЦП, источник питания и небольшое количество модулей ввода-вывода или функциональных модулей) укладывается в это минимальное количество слотов.

Основная информация о продукте

Функции основного базового блока — питание, данные и физический монтаж

Объединительная плата R33B выполняет три интегрированные функции для установленных на ней модулей:

Распределение мощности модуля:Объединительная плата распределяет питание от установленного модуля питания к каждому слоту модуля, что устраняет необходимость в отдельной проводке питания модуля.

Высокоскоростная системная шина:На объединительной плате MELSEC iQ-R находится высокоскоростная системная шина, соединяющая ЦП с каждым модулем ввода-вывода и функциональным модулем. Архитектура шины в платформе iQ-R значительно быстрее, чем у устаревших платформ MELSEC, которые она преуспевает, и поддерживает жесткие требования ко времени сканирования современных приложений управления движением и высокоскоростных приложений ввода-вывода.

Сохранение физического модуля:Объединительная плата представляет собой механическую монтажную рейку и направляющую для модулей, которая надежно удерживает каждый установленный модуль на месте, с удерживающими зажимами модуля и точками крепления на DIN-рейке или панели для полной сборки.

Приложения

Компактные машинные контроллеры:Малые и средние станки, упаковочное оборудование и системы обработки материалов, где логика управления и требования к вводу-выводу соответствуют конфигурации с 3 слотами ЦП/источника питания/ввода-вывода.

Системы с архитектурой распределенного ввода-вывода:Приложения, использующие ЦП MELSEC iQ-R в первую очередь в качестве ведущего устройства сети, при этом большая часть операций ввода-вывода распределяется по удаленным станциям по сети — в 3-слотовом процессоре R33B размещается ЦП и осуществляется минимальный локальный ввод-вывод, в то время как основная часть операций ввода-вывода находится в удаленных местах.

Контроллеры навесного оборудования:Блоки OEM-оборудования и модульные технологические установки с автономными системами управления, где пространство панели ограничено, а количество входов/выходов приложения скромное.

Пилотные и испытательные системы:Инженерные испытательные стенды, средства управления прототипами машин и системы автоматизации лабораторий, использующие минимальную конфигурацию MELSEC iQ-R во время разработки перед масштабированием до производственной системы.

Часто задаваемые вопросы

Вопрос 1: В чем разница между «основным базовым блоком» и «базовым блоком расширения» в серии MELSEC iQ-R?

Главный базовый блок (например, R33B) — это объединительная плата, на которой непосредственно размещается модуль ЦП. Это основная стойка в любой системе MELSEC iQ-R. Базовый блок расширения подключается к основному базовому блоку (через удлинительный кабель) для добавления дополнительных слотов модулей, когда количество слотов основного базового блока недостаточно для общего количества модулей, необходимых для приложения. Для каждой системы MELSEC iQ-R требуется ровно один основной базовый блок; Базовые блоки расширения добавляются по мере необходимости.

Вопрос 2: Можно ли расширить R33B с помощью базовых модулей расширения, если в конечном итоге потребуется более 3 слотов?

Да — платформа MELSEC iQ-R поддерживает подключение базовых модулей расширения к основному базовому блоку через системную шину расширения, увеличивая общую емкость модуля за пределы количества слотов основного базового блока. Подтвердите максимальное количество стадий расширения и общее количество модулей, поддерживаемое конкретной моделью ЦП, установленной в R33B, поскольку класс производительности ЦП определяет максимальный размер конфигурации системы.

В3: В комплект R33B входит модуль питания или он приобретается отдельно?

Базовый блок R33B сам по себе является только объединительной платой — модуль питания представляет собой отдельный компонент, устанавливаемый в один из слотов базового блока (или, для моделей ЦП со встроенным блоком питания, это требование может быть исключено). Проверьте требования к источнику питания в спецификациях конкретного модуля ЦП, поскольку некоторые типы ЦП MELSEC iQ-R включают встроенную функцию источника питания, которая изменяет распределение доступных слотов.

Вопрос 4. Какие модули ЦП совместимы с базовым блоком R33B?

R33B предназначен для линейки модулей ЦП MELSEC iQ-R, включая технологические ЦП серии R, ЦП движения и стандартные программируемые ЦП, которые используют общий интерфейс объединительной платы платформы iQ-R и протокол системной шины. Подтвердите совместимость конкретной модели ЦП и любые требования к версии встроенного ПО из документации по конфигурации системы MELSEC iQ-R компании Mitsubishi Electric для требуемого класса производительности ЦП приложения.
