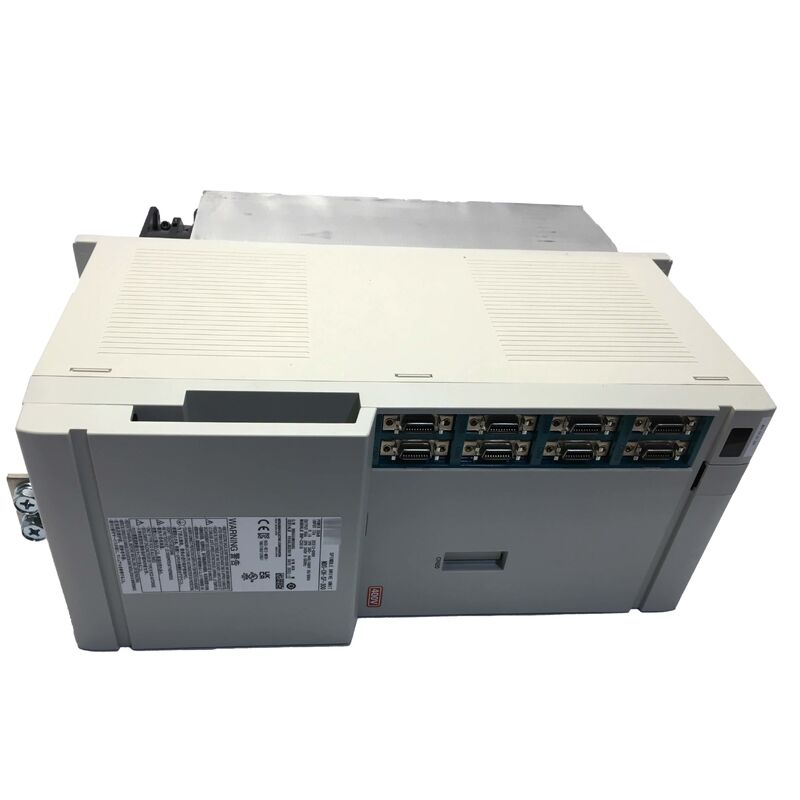

MDS-CH-SP-300 Новый уплотненный сервопривод Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 Новый уплотненный сервопривод Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 Новый уплотненный сервопривод Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 Новый уплотненный сервопривод Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 Новый уплотненный сервопривод Mitsubishi MDSCHSP300
MDS-CH-SP-300 Новый уплотненный сервопривод Mitsubishi MDSCHSP300

MDS-CH-SP-300 Новый уплотненный сервопривод Mitsubishi MDSCHSP300

Место происхождения ЯПОНИЯ
Фирменное наименование Mitsubishi
Сертификация CE RoHS
Номер модели МДС-Ч-СП-300
Подробная информация о продукте
Бренд:
Мицубиси
Модель:
МДС-Ч-СП-300
Тип продукта:
Привод шпинделя
Ряд:
МДС-Ч-СП
Номинальная мощность:
30 КВт
Входное напряжение:
Класс 400 В
Приложение:
Управление двигателем шпинделя с ЧПУ
Метод управления:
ШИМ-управление
Гарантия:
Один год
Условия оплаты и доставки
Количество мин заказа
1
Цена
USD 4600-4900 / piece
Упаковывая детали
Оригинальная упаковка
Время доставки
2 дня
Условия оплаты
Л/К, Д/А, Д/П, Т/Т, западное соединение
Поставка способности
100 шт в день
Описание продукта
MDS-CH-SP-300 Новый герметичный сервопривод Mitsubishi MDSCHSP300
МДС-Ч-СП-300 | Привод шпинделя Mitsubishi MDS-CH
30 кВт / 200–230 В, 3-фазное управление шпинделем станка с ЧПУ
Привод шпинделя 30 кВт – для мощных шпинделей с ЧПУ
MDS-CH-SP-300 обеспечивает мощность привода шпинделя 30 кВт, что ставит его в верхний предел диапазона приводов шпинделя MDS-CH. Шпиндель мощностью 30 кВт служит:
  • Средние и крупные обрабатывающие центры с ЧПУ:Горизонтальные и вертикальные обрабатывающие центры с мощными шпинделями для тяжелого фрезерования, растачивания и сверления стали, чугуна и твердых сплавов.
  • Шлифовальные станки с ЧПУ:Операции прецизионного шлифования, требующие высоких скоростей шпинделя и стабильной подачи мощности.
  • Многофункциональные токарные центры:Мощные главные шпиндели на крупных токарных и фрезерных центрах с ЧПУ, способные выполнять тяжелые токарные резания с высокой скоростью съема материала.
При мощности 30 кВт MDS-CH-SP-300 может выполнять операции резания с высоким крутящим моментом в широком диапазоне скоростей шпинделя – от низкоскоростной черновой обработки с высоким крутящим моментом и тяжелым крутящим моментом до высокоскоростной чистовой обработки.
Ключевые характеристики
Параметр Ценить
Номинальная мощность 30кВт
Входное питание 200–230 В переменного тока, 3-фазный
Ряд МДС-СН
Тип Привод шпинделя (SP)
Приложение Шпиндель станка с ЧПУ
Привод шпинделя MDS-CH – функции
MDS-CH-SP-300 выполняет все функции управления шпинделем, необходимые станку с ЧПУ:
  • Переменная регулировка скорости:Получает команды скорости от ЧПУ Mitsubishi и регулирует скорость двигателя шпинделя точно в запрограммированном диапазоне – от почти нулевой до максимальной скорости.
  • Ориентация шпинделя (ось C):Устанавливает шпиндель в точное угловое положение для операций смены инструмента и обеспечивает контурную обработку по оси Cs, при которой вращение шпинделя координируется с движением линейной оси для сложных обработанных профилей.
  • Жесткая синхронизация нарезания резьбы:Синхронизирует вращение шпинделя с подачей по оси Z при жестком нарезании резьбы, обеспечивая точный шаг резьбы без плавающего держателя метчика.
  • Регенеративное торможение:Во время замедления двигатель шпинделя возвращает энергию в общую шину постоянного тока системы MDS-CH. Эта регенерированная энергия снижает потребляемую мощность модуля питания и уменьшает тепло, рассеиваемое внутри системы привода.
Сценарии применения
  • Замена привода шпинделя обрабатывающего центра:В шпинделе обрабатывающего центра с ЧПУ Mitsubishi возникают неисправности привода: шпиндель не достигает запрограммированной скорости или отключается из-за сигналов перегрузки по току. После проверки двигателя шпинделя MDS-CH-SP-300 определяется как неисправность привода. Замена восстанавливает полную мощность привода шпинделя 30 кВт.
  • Ошибка ориентации шпинделя:На станках с ЧПУ возникают проблемы с ориентацией шпинделя – шпиндель не останавливается под правильным углом для смены инструмента. MDS-CH-SP-300 определяется как неисправность управления ориентацией. Замена восстанавливает надежную операцию смены инструмента.
Часто задаваемые вопросы
Вопрос 1: В чем разница между сериями MDS-CH-SP-300 и MDS-CH-V в одной и той же системе привода?
MDS-CH-SP-300 представляет собой привод шпинделя – он управляет двигателем шпинделя, который обеспечивает мощность резания и в основном работает в режиме скорости с возможностью ориентации. Серия MDS-CH-V (например, MDS-CH-V2-3535) представляет собой сервоприводы – они управляют осями подачи в режиме управления положением с обратной связью. Оба используют одну и ту же шину постоянного тока MDS-CH от модуля питания, но выполняют принципиально разные функции машины.
Вопрос 2. Поддерживает ли MDS-CH-SP-300 работу по оси Cs (контурный шпиндель)?
Да. Серия MDS-CH-SP поддерживает контурную обработку по оси Cs, при которой шпиндель управляется как полностью интерполированная поворотная ось, скоординированная с линейными осями ЧПУ для обработки сложных профилей. Для этого требуется энкодер шпинделя с высоким разрешением (обычно Mitsubishi OSA или эквивалентный энкодер положения), подключенный к приводу, а также соответствующая опция программного обеспечения оси Cs, включенная в ЧПУ.
В3: Какие сигналы тревоги шпинделя указывают на неисправность MDS-CH-SP-300?
ЧПУ Mitsubishi отображает коды аварийных сигналов шпинделя, которые определяют категорию неисправности. Аварийные сигналы уровня управления (ошибки связи, ошибки параметров) указывают на цепь управления привода. Аварийные сигналы силовой ступени (перегрузка по току, перенапряжение, неисправность IGBT) указывают на силовую электронику привода. Собственный диагностический дисплей привода (если он имеется) отображает дополнительную информацию. Прежде чем приводить в негодность приводной блок, изолируйте двигатель шпинделя и энкодер.
Вопрос 4: Требует ли замена MDS-CH-SP-300 повторного ввода параметров шпинделя?
Параметры шпинделя хранятся в памяти параметров ЧПУ Mitsubishi, а не в приводном устройстве. Замена привода не влияет на сохраненные параметры шпинделя ЧПУ. После установки замены ЧПУ повторно загружает параметры шпинделя во время инициализации при включении питания. Прежде чем вернуться к производству, проверьте правильность реакции шпинделя на скорость и точность ориентации.
MDS-CH-SP-300 Mitsubishi Spindle Drive Unit
